Opis produktu
Właściwości i zastosowanie:
- Tulejka zaciskowa ER 16 do narzędzi z chwytem walcowym

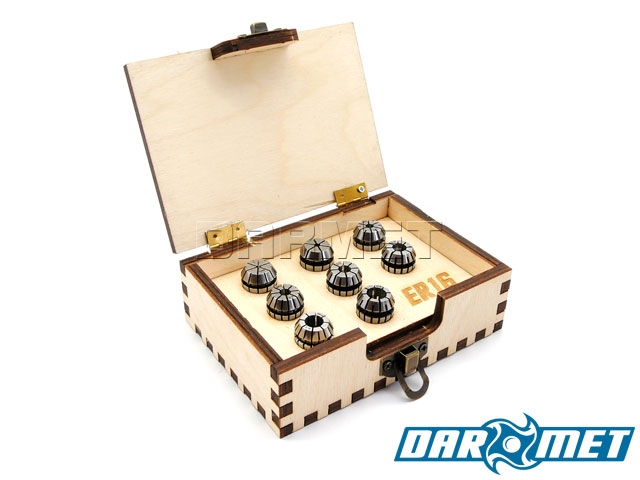

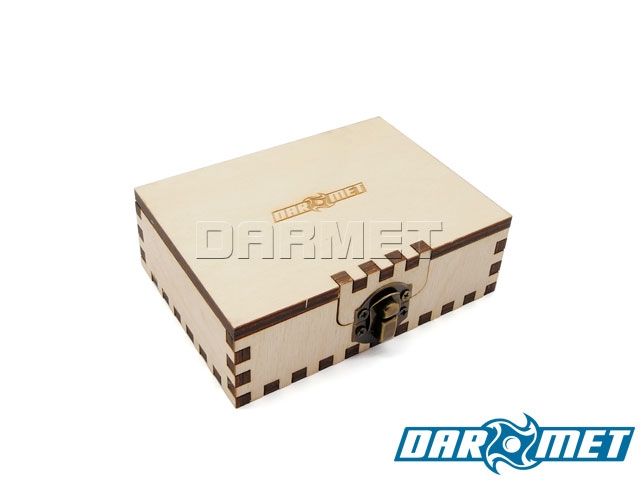

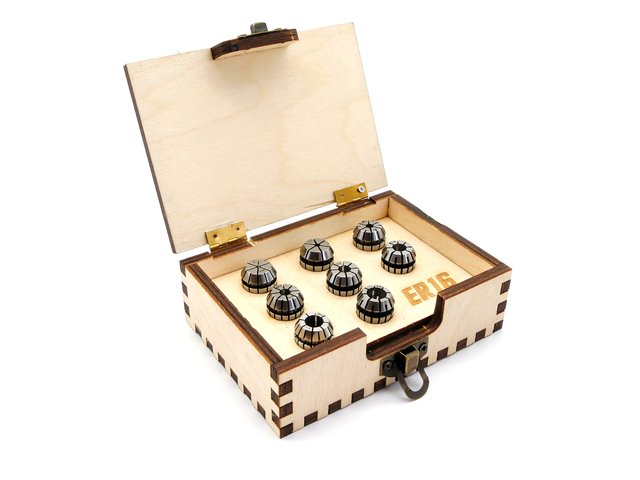

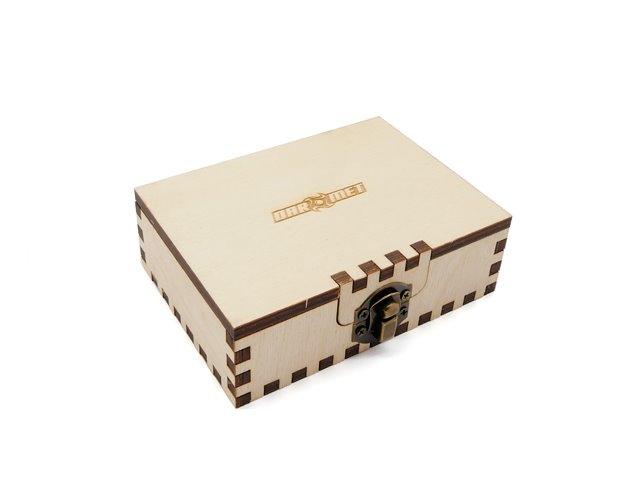

- Pudełko klejone z wypalanych laserowo elementów
- Prosty i skuteczny mechanizm zamknięcia
- Wygrawerowane logo oraz rozmiar koszyczków
- Druga klasa dokładności

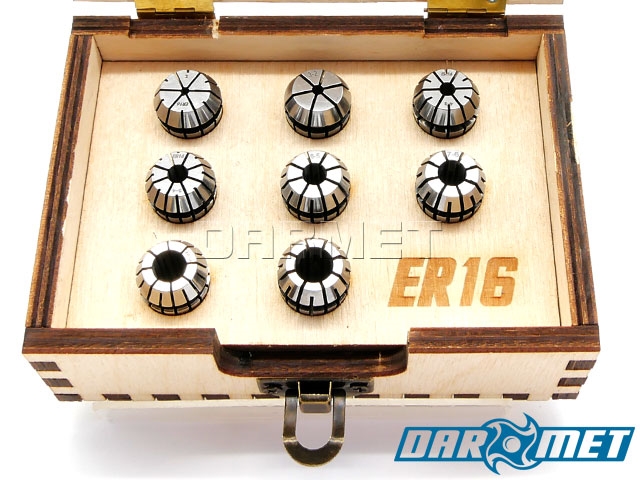

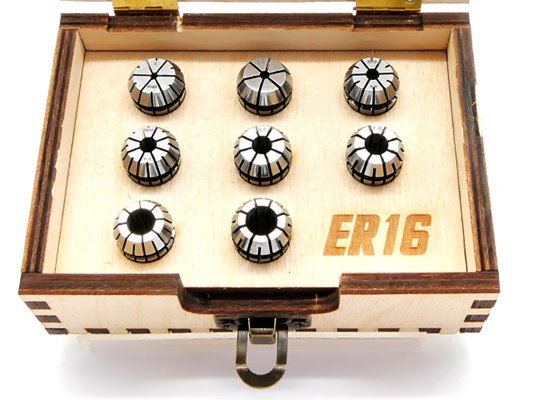

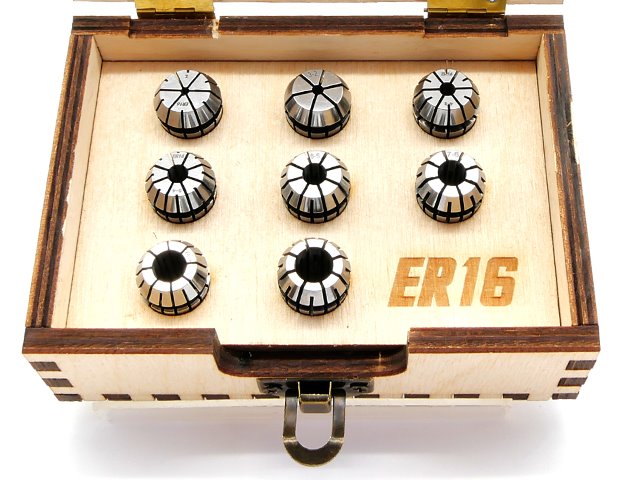

- W pudełku skompletowane zostały standardowe tulejki zaciskowe ER16 w rozmiarach:
- 3 mm
- 4 mm
- 5 mm
- 6 mm
- 7 mm
- 8 mm
- 9 mm
- 10 mm
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| d | 3 - 10 | mm |
| D | 16 | mm |
| D1 | 17 | mm |
| D2 | 13,8 | mm |
| L | 27,5 | mm |
| L1 | 6,26 | mm |
| L2 | 4,0 | mm |
| L3 | 2,7 | mm |
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
- Wcisnąć tulejkę do nakrętki (rys. B)
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia
Maksymalne średnice mocowania w zależności od typu tulejki ER:
