Opis produktu
W艂a艣ciwo艣ci i zastosowanie:
- Tulejka zaciskowa ER 25 do narz臋dzi z chwytem walcowym

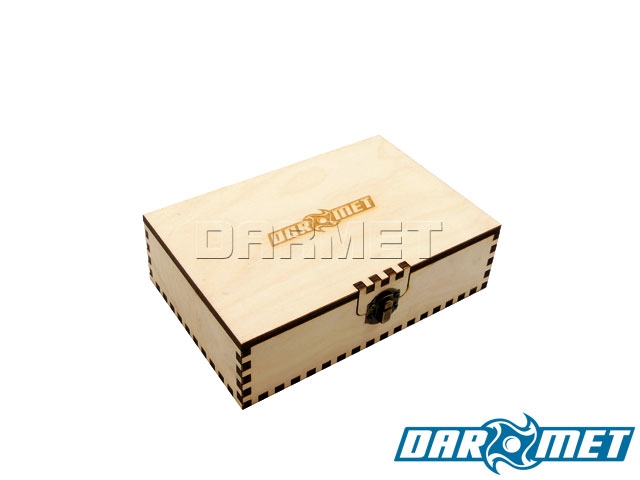

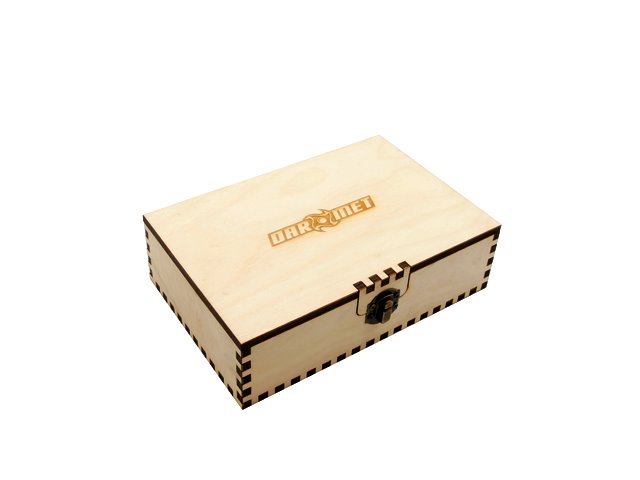

- Pude艂ko klejone z wypalanych laserowo element贸w
- Prosty i skuteczny mechanizm zamkni臋cia
- Wygrawerowane logo oraz rozmiar koszyczk贸w
- Druga klasa dok艂adno艣ci

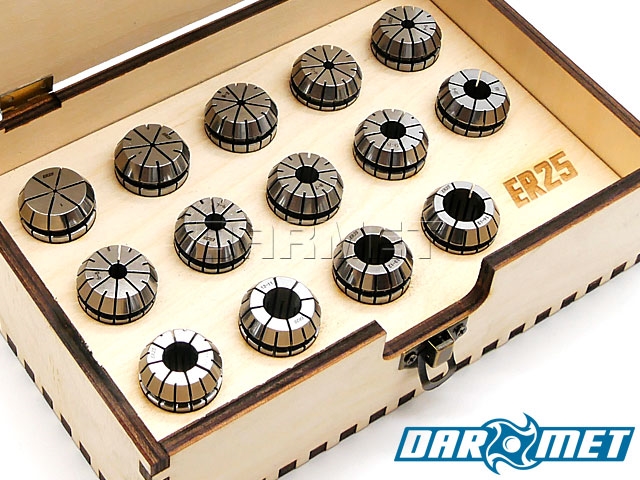

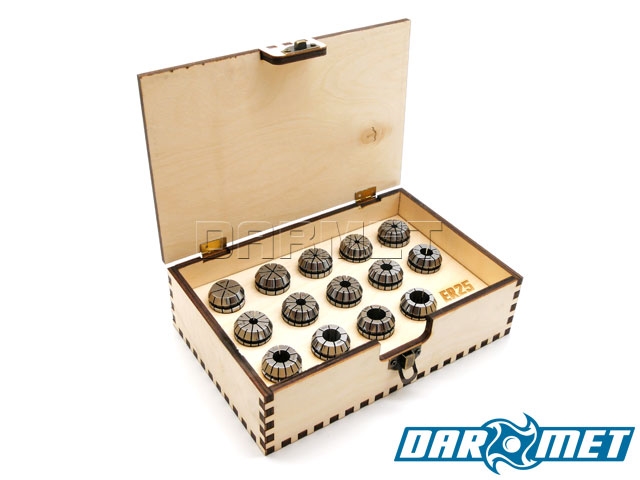

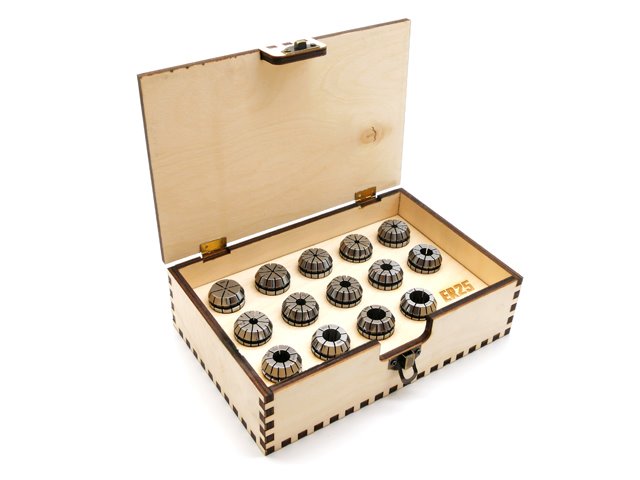

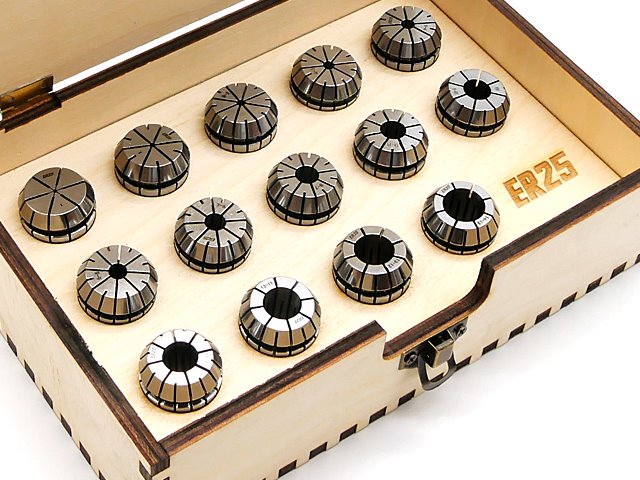

- W pude艂ku skompletowane zosta艂y standardowe tulejki zaciskowe ER25 w rozmiarach:
- 2 mm
- 3 mm
- 4 mm
- 5 mm
- 6 mm
- 7 mm
- 8 mm
- 9 mm
- 10 mm
- 11 mm
- 12 mm
- 13 mm
- 14 mm
- 15 mm
Dane techniczne:
| Parametr | Warto艣膰 | Jedn. |
|---|---|---|
| d | 2 - 15 | mm |
| D | 25 | mm |
| D1 | 26 | mm |
| D2 | 22,0 | mm |
| L | 34,0 | mm |
| L1 | 6,66 | mm |
| L2 | 5,0 | mm |
| L3 | 3,1 | mm |
Monta偶 tulejek w nakr臋tkach:
|
|
||
|
Monta偶 tulejki zaciskowej w nakr臋tce oprawki |
Tulejka prawid艂owo zamontowana | Demonta偶 tulejki zaciskowej |
Aby prawid艂owo zamontowa膰 tulejk臋 zaciskow膮 ER w oprawce nale偶y:
- Tulejk臋 w艂o偶y膰 pod k膮tem do nakr臋tki
- Zaczepi膰 kana艂kiem tulejki o mimo艣rodowy lub cylindryczny wyst臋p nakr臋tki (rys. A)
- Wcisn膮膰 tulejk臋 do nakr臋tki (rys. B)
- Nakr臋tk臋 z wci艣ni臋t膮 tulejk膮 skr臋ci膰 z oprawk膮, tak aby mo偶liwe by艂o zamocowanie obrabianego narz臋dzia
Instrukcje obs艂ugi
