Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

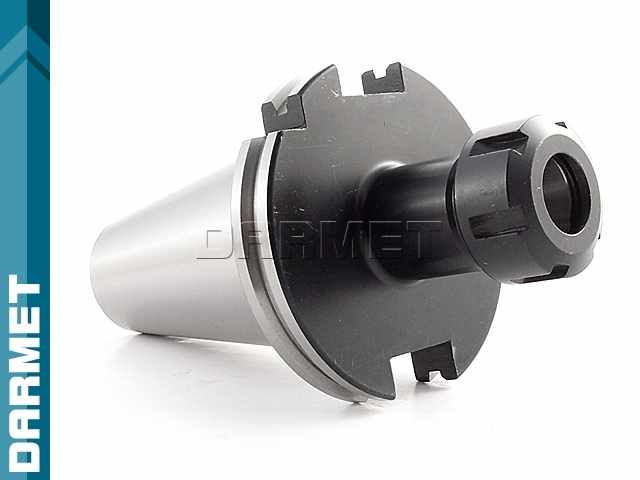

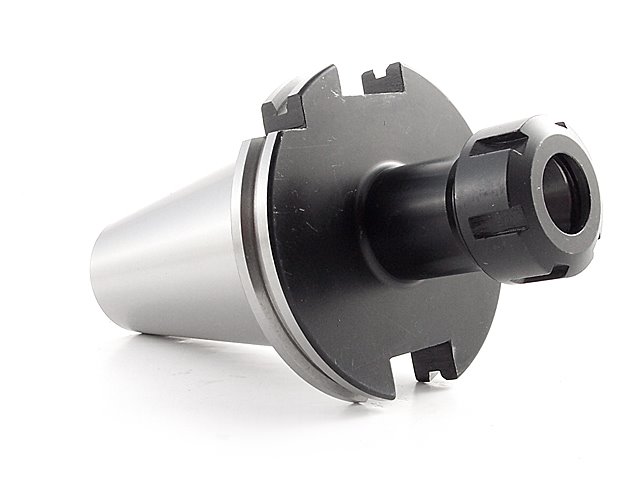

- Oprawka zaciskowa przelotowa przeznaczona do mocowania narz臋dzi z chwytem cylindrycznym.
- Uchwyt sto偶kowy wg DIN 69871 (DIN 50) zako艅czony gwintem wewn臋trznym M24.
- Wykorzystywana w obrabiarkach konwencjonalnych oraz CNC.
- Kompatybilne tulejki ER25 do oprawki zaciskowej.
- Do dokr臋cania nakr臋tek ER25 niezb臋dny jest klucz hakowy lub wielopunktowy ER25, kt贸ry nie wchodzi w sk艂ad wyposa偶enia.
- Aby wygodnie zamocowa膰 narz臋dzie w oprawce pos艂u偶y膰 ci mo偶e podstawa monta偶owa (nie wchodzi w sk艂ad zestawu).
Dane techniczne:
| Parametr | Warto艣膰 | Jedn. |
|---|---|---|
| K (DIN69871) | 50 | |
| Tulejka zaciskowa | ER25 | |
| D | 42 | |
| D1 | 69,85 | mm |
| L1 | 60 | mm |
| Waga | 3,0 | kg |
Informacje techniczne: chwyt DIN 69871.
Prezentacja wideo jak prawid艂owo zamocowa膰 koszyczek w oprawce:
