Opis produktu
Właściwości i zastosowanie:

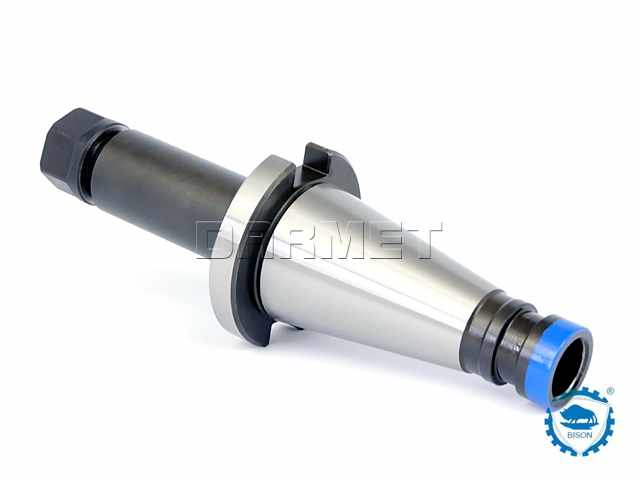

- Oprawka zaciskowa przelotowa przeznaczona do mocowania narzędzi z chwytem cylindrycznym.
- Uchwyt stożkowy ISO 40 wg DIN2080 zakończony gwintem wewnętrznym M16.
- Kompatybilne tulejki ER16 do oprawki zaciskowej.
- Na kołnierzu oprawki wypalono jej rozmiar dla szybkiego rozpoznania i wyboru.
- Wewnętrzny gwint na końcu stożka służy do ręcznego mocowania oprawki we wrzecionie obrabiarek konwencjonalnych.
- Dodatkowy wkręt wewnątrz oprawki służy do ustalenia głębokości mocowanego narzędzia w koszyczku oraz jako blokada dozowania chłodziwa.
- Materiał: stal stopowa chromowo-manganowa.
- Nawęglane na głębokość 0,7 mm.
- Twardość powierzchni 58±2 HRC.
- Tolerancja kąta stożka AT3.
- Do dokręcania nakrętek ER16 niezbędny jest klucz płaski ER16, który nie wchodzi w skład wyposażenia.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa (nie wchodzi w skład zestawu).
- Produkt w 100% wyprodukowany w Polsce.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| K (DIN2080) | 40 | |
| Tulejka zaciskowa | ER16 | |
| A | 100 | mm |
| Zakres mocowania* | 1 - 12 | |
| l1 | - | mm |
| D | 28 | mm |
| D1 | - | mm |
| Nakrętka | 9833-16D | |
| Wkręt | M12x1,5x14LH | |
| Kod produktu | 0642 176 164 128 |
*Uwzględniając rozmiary OVERSIZE
Informacje techniczne: chwyt ISO (DIN2080).
Prezentacja wideo jak prawidłowo zamocować koszyczek w oprawce:
