Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

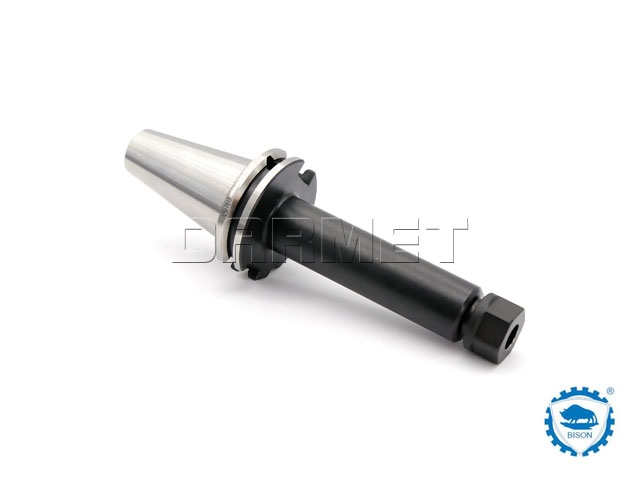

- Oprawka zaciskowa przelotowa przeznaczona do mocowania narz臋dzi z chwytem cylindrycznym.
- Uchwyt sto偶kowy wg DIN 69871 (DIN 50) zako艅czony gwintem wewn臋trznym M24 stosuje si臋 w maszynach konwencjonalnych oraz z automatyczn膮 wymian膮 narz臋dzi.
- Kompatybilne tulejki ER16 do oprawki zaciskowej.
- Szybkie rozpoznanie i wyb贸r oprawki mo偶liwe dzi臋ki oznaczeniu znajduj膮cym si臋 na ko艂nierzu.
- Dodatkowy wkr臋t wewn膮trz oprawki s艂u偶y do ustalenia g艂臋boko艣ci mocowanego narz臋dzia w koszyczku (tuleja ER) oraz jako blokada dozowania ch艂odziwa.
- Typ ch艂odzenia: AD+B (centralnie i przez ko艂nierz).
- Do automatycznej wymiany w maszynach CNC nale偶y stosowa膰 ko艅c贸wki 艣ci膮gaj膮ce wkr臋cane bezpo艣rednio w oprawk臋.
- Materia艂: stal stopowa chromowo-manganowa.
- Naw臋glane na g艂臋boko艣膰 0,7 mm.
- Twardo艣膰 powierzchni 58卤2 HRC.
- Tolerancja k膮ta sto偶ka AT3.

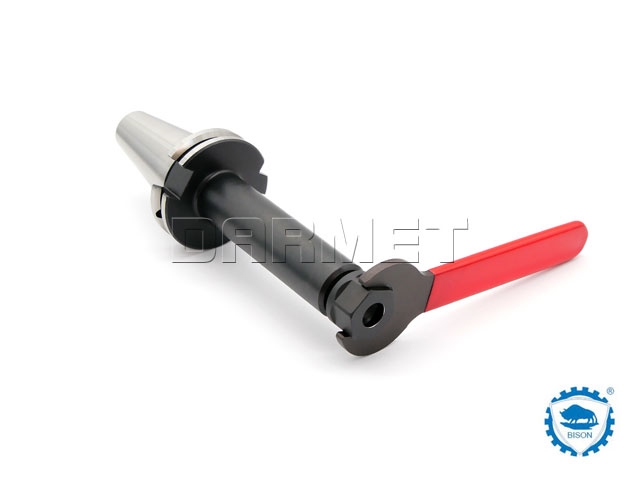

- Do dokr臋cania nakr臋tek ER16 niezb臋dny jest klucz p艂aski ER16.
- Aby wygodnie zamocowa膰 narz臋dzie w oprawce pos艂u偶y膰 ci mo偶e podstawa monta偶owa (nie wchodzi w sk艂ad zestawu).
- Produkt w 100% wyprodukowany w Polsce.

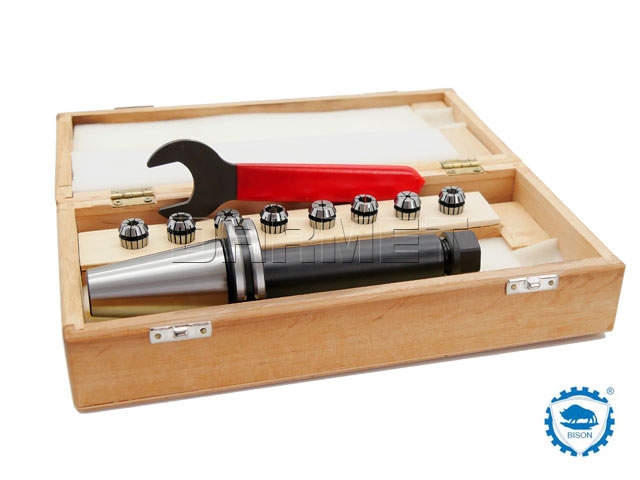

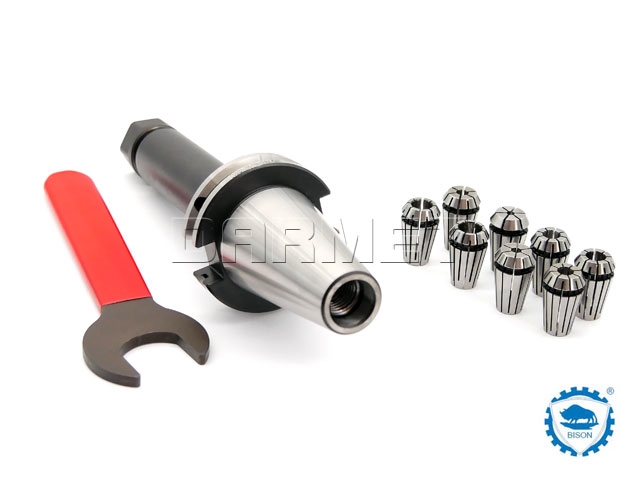

- W zestawie znajduje si臋 klucz oraz 8 tulejek zaciskowych (3 - 10 mm).
Dane techniczne:
| Parametr | Warto艣膰 | Jedn. |
|---|---|---|
| K (DIN69871) | DIN50 | |
| Tulejka zaciskowa | ER16 | |
| A | 100 | mm |
| D | 28 | mm |
| Zakres mocowania* | 1 - 12 | mm |
| Kod produktu | 0642 176 174 508 |
*Uwzgl臋dniaj膮c rozmiary OVERSIZE
Informacje techniczne: chwyt DIN 69871.
Prezentacja wideo jak prawid艂owo zamocowa膰 koszyczek w oprawce:
Dost臋pno艣ci s膮 informacyjne na podstawie danych z firmy ZM KOLNO i mog膮 r贸偶ni膰 si臋 od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
