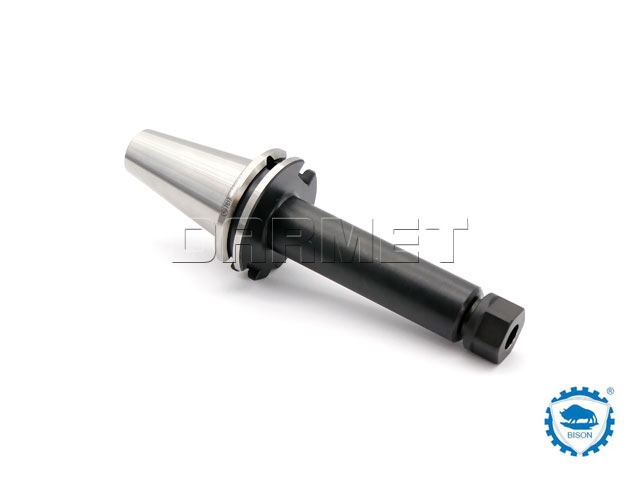

Opis produktu
Właściwości i zastosowanie:
- Oprawka zaciskowa przelotowa przeznaczona do mocowania narzędzi z chwytem cylindrycznym.
- Uchwyt stożkowy wg DIN 69871 (DIN 40) zakończony gwintem wewnętrznym M16 stosuje się w maszynach konwencjonalnych oraz z automatyczną wymianą narzędzi.
- Kompatybilne tulejki ER32 do oprawki zaciskowej.
- Szybkie rozpoznanie i wybór oprawki możliwe dzięki oznaczeniu znajdującym się na kołnierzu.
- Dodatkowy wkręt wewnątrz oprawki służy do ustalenia głębokości mocowanego narzędzia w koszyczku (tuleja ER) oraz jako blokada dozowania chłodziwa.
- Do automatycznej wymiany w maszynach CNC należy stosować końcówki ściągające wkręcane bezpośrednio w oprawkę.
- Materiał: stal stopowa chromowo-manganowa.
- Nawęglane na głębokość 0,7 mm.
- Twardość powierzchni 58±2 HRC.
- Tolerancja kąta stożka AT3.

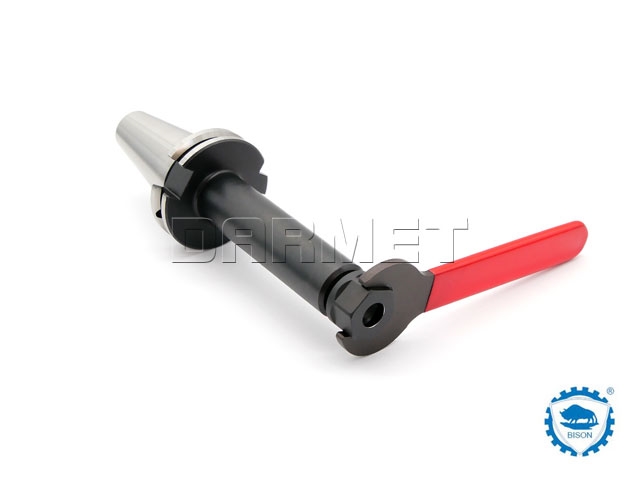

- Do dokręcania nakrętek ER32 niezbędny jest klucz płaski ER32.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa (nie wchodzi w skład zestawu).
- Produkt w 100% wyprodukowany w Polsce.

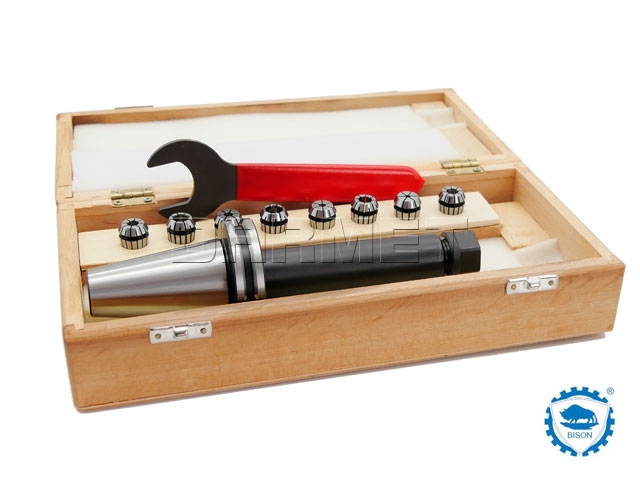

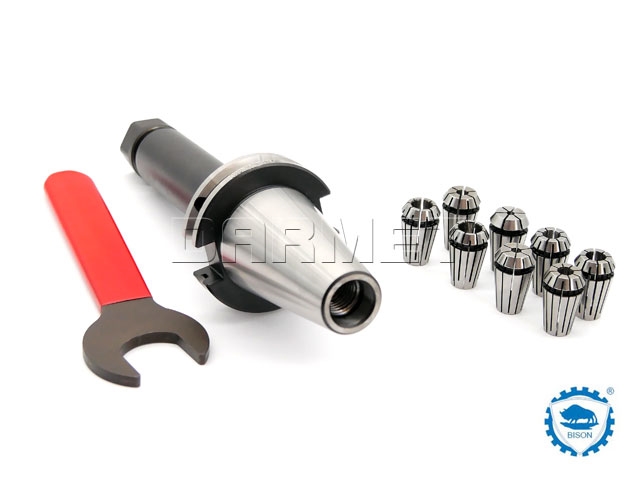

- W zestawie znajduje się klucz oraz 8 tulejek zaciskowych (Ø4, 5, 6, 8, 10, 12, 16, 20 mm).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| K (DIN69871) | DIN40 |
| Tulejka | ER32 |
| A | 70 mm |
| D | 50 mm |
| Zakres mocowania* | 1 - 26 mm |
| Kod produktu | 0642 176 170 428 |
*Uwzględniając rozmiary OVERSIZE
Informacje techniczne: chwyt DIN 69871.
