Opis produktu
Właściwości i zastosowanie:

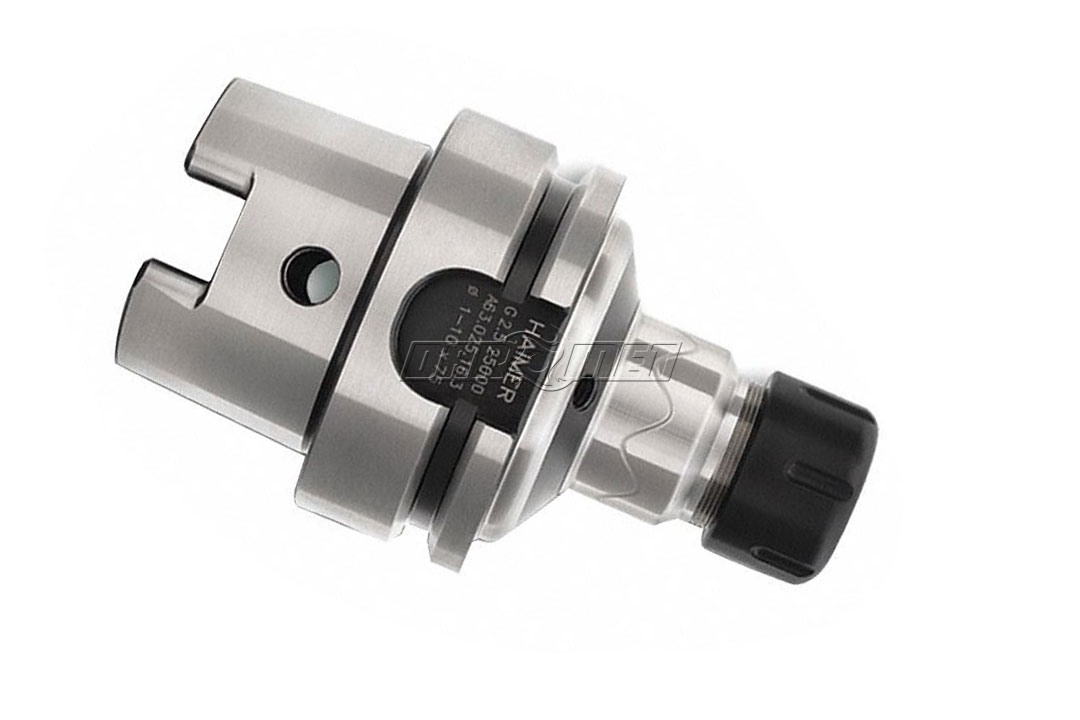

- Oprawka HAIMER Power Chcuk HSK-A63 do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER32 zgodnie z ISO 15488 (dawniej DIN 6499).
- Bicie 0,003 mm mierzone w odległości 3xD od czoła oprawki.
- Uchwyt zaciskowy Power Collet jest uchwytem zaciskowym dla najwyższej wydajności obróbki z dużymi prędkościami skrawania.
- Zoptymalizowany projekt z lepszą konstrukcją łączy wysoką sztywność z funkcjami tłumienia drgań, dając większą ochronę maszyn, wrzecion i narzędzi.
- Do oprawki można zakładać standardowe tulejki zaciskowe ER (zmienia się wówczas wymiar A).
- Oprawka przeznaczona do maksymalnej prędkości obrotowej: 25000 obrotów/min.
- Większa wydajność obróbki dzięki wyższym prędkościom obrotowym wrzeciona, wyższym posuwom i większym głębokościom skrawania.
- Krótsze czasy obróbki, większa dokładność obróbki, duża siła mocowania.
- Równie dobrze nadaje się do produkcji z dużymi prędkościami i ciężkiego frezowania.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa (nie wchodzi w skład zestawu).
Zalety:
1. Mała skłonność do drgań dzięki sztywnemu trzonowi.
2. Pilot stabilizujący i centrujący tuleję zaciskową.
3. Precyzyjnie wyważona nakrętka Power Collet ER.
4. Dodatkowa opcja w oprawkach HP (High Precision).
5. Wysoka dokładność bicia (< 0,003 mm).
2. Pilot stabilizujący i centrujący tuleję zaciskową.
3. Precyzyjnie wyważona nakrętka Power Collet ER.
4. Dodatkowa opcja w oprawkach HP (High Precision).
5. Wysoka dokładność bicia (< 0,003 mm).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt | HSK-A63 |
| D | 50 mm |
| Zakres mocowanych średnic | 2 - 20 mm |
| L | 53 mm |
| A | 100 mm |
| Kod produktu | A63.020.32.3 |
Chwyt HSK (DIN 69893) - informacje techniczne
Technologia mocowania termokurczliwego
Dostępności są informacyjne na podstawie danych z firmy HAIMER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
