Opis produktu
Właściwości i zastosowanie:

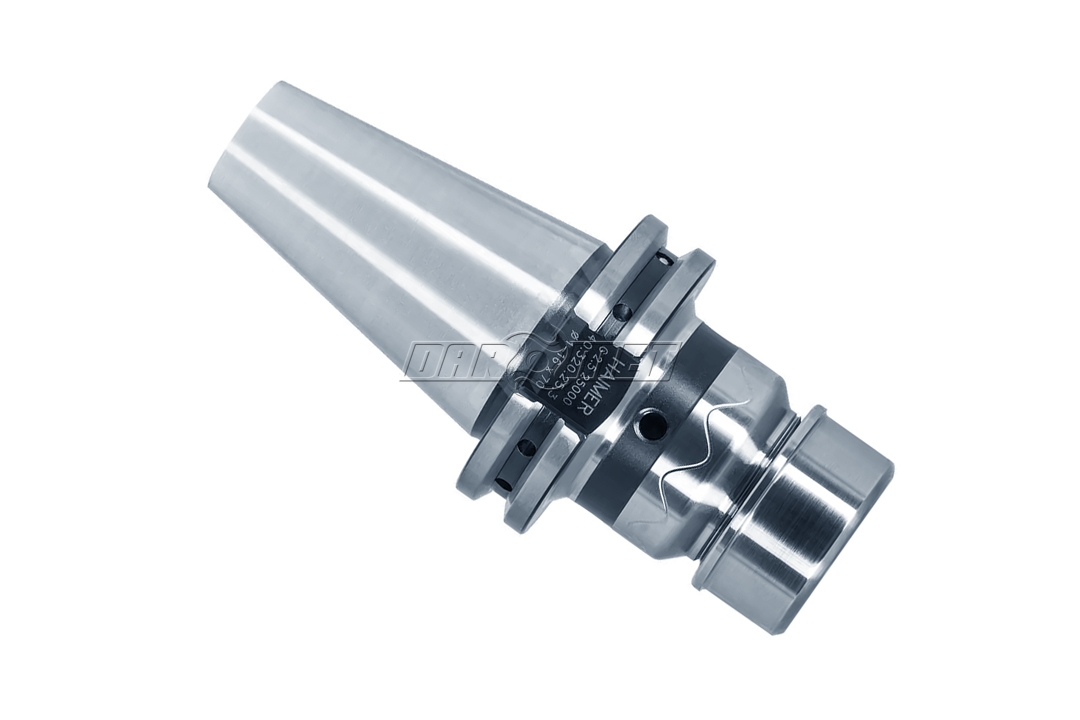

- Oprawka zaciskowa HAIMER ISO 7388-1 SK40 (dawniej DIN 69871) High Precision Chcuk do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER32 zgodnie z ISO 15488 (dawniej DIN 6499).
- Bicie 0,003 mm mierzone w odległości 3xD od czoła oprawki.
- Uchwyt zaciskowy High Precision Collet jest uchwytem zaciskowym dla najwyższej wydajności obróbki z dużymi prędkościami skrawania.
- Zoptymalizowany projekt z lepszą konstrukcją łączy wysoką sztywność z funkcjami tłumienia wibracji oraz redukcji hałasu, dając większą ochronę maszyn, wrzecion i narzędzi.
- Do oprawki można zakładać standardowe tulejki zaciskowe ER (zmienia się wówczas wymiar A).
- Oprawka przeznaczona do maksymalnej prędkości obrotowej: 30000 obrotów/min.
- Większa wydajność obróbki dzięki wyższym prędkościom obrotowym wrzeciona, wyższym posuwom i większym głębokościom skrawania.
- Krótsze czasy obróbki, większa dokładność obróbki, duża siła mocowania.
- Równie dobrze nadaje się do produkcji z dużymi prędkościami i ciężkiego frezowania.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa DIN SK40 (nie wchodzi w skład zestawu).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt | DIN 69871 SK40 |
| D | 50 mm |
| Zakres mocowanych średnic | 2 - 20 mm |
| L | 53 mm |
| A | 100 mm |
| Kod produktu | 40.321.32.3.HP |
Chwyt ISO 7388-1 SK40 (DIN 69871) - informacje techniczne
Dostępności są informacyjne na podstawie danych z firmy HAIMER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
