Opis produktu
Właściwości i zastosowanie:

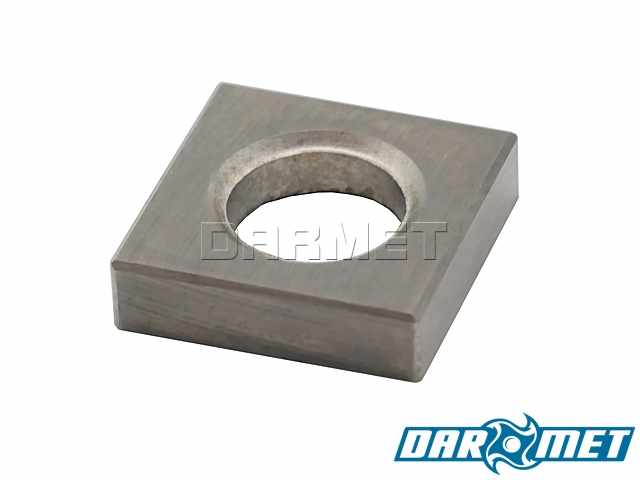

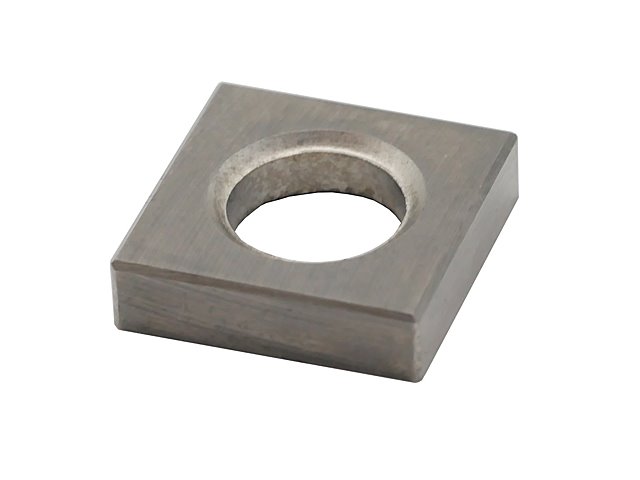

- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki kwadrat
-

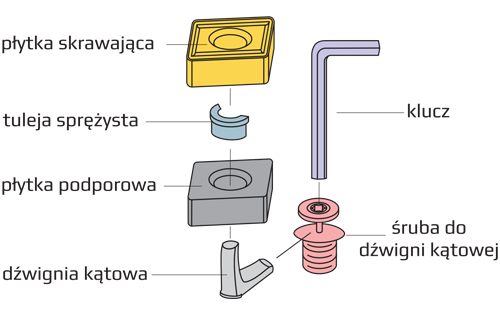

Płytka podporowa mocowana jest za pomocą:
- dźwigni kątowej LVP4 - w systemie mocowania P
- Otwór pod kołek zabezpieczony jest za pomocą tulei sprężystej SPP4
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| A | 12,5 | mm |
| R | 0,4 | mm |
| T | 3,2 | mm |
| Otwór przelotowy | 7 | mm |
System mocowania
| Płytka podporowa SHPS1204 pasuje do: | ||
| płytek skrawających | noży tokarskich składanych | |
| zewnętrznych: | wewnętrznych: | |
| SNMG 120408 PVD | PSBNR/L 2020K12 | S32S-PSKNR/L12 |
| SNMG 120408 TP25C | PSBNR/L 2525M12 | S40T-PSKNR/L12 |
| SNMG 120408 TS15C | PSBNR/L 3225P12 | |
| SNMG 120408 TK10C | PSBNR/L 3232P12 | |
| SNMG 120412 PVD | PSDNN 2020K12 | |
| SNMG 120412 TP25C | PSDNN 2525M12 | |
| SNMG 120412 TK10C | PSDNN 3232P12 | |
| SNMG 120408 SSP BP30S | PSKNR/L 2020K12 | |
| PSKNR/L 2525M12 | ||
| PSKNR/L 3232P12 | ||
| PSSNR/L 2020K12 | ||
| PSSNR/L 2525M12 | ||
| PSSNR/L 3232P12 | ||
