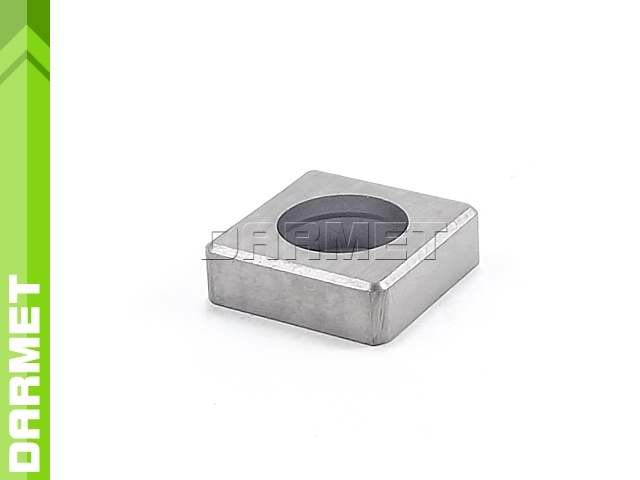

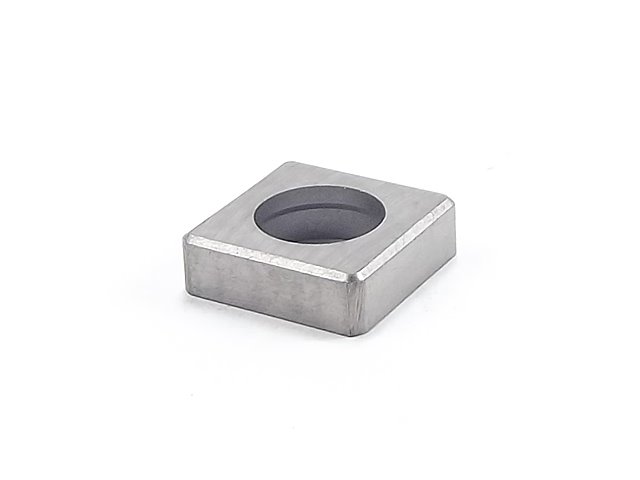

Opis produktu
Właściwości i zastosowanie:
- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki kwadrat
-

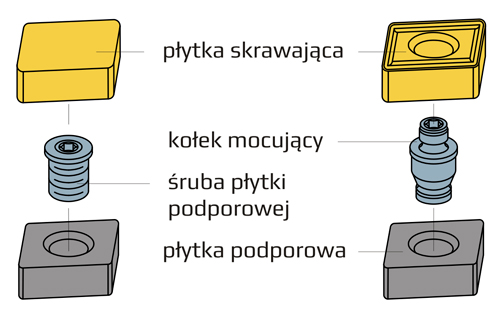

Płytka podporowa mocowana jest za pomocą:
- kołka mocującego CLM - w systemie mocowania M
- śrubki do płytki podporowej - w systemie mocowania C oraz D

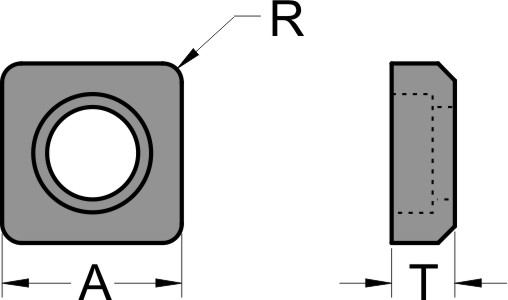

Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| A | 19,7 | mm |
| R | 0,8 | mm |
| T | 4,8 | mm |
| D | 11,3 | mm |
System mocowania
| Płytka podporowa SHMS1904 pasuje do: | |
| płytek skrawających | noży tokarskich składanych zewnętrznych |
| SNMG 190612 NR PVD | MSBNR/L 3232P19 |
| SNMG 190616 NR PVD | MSBNR/L 4040R19 |
| SNMG 190612 DM TP25C | MSRNR/L 3232P19 |
| MSRNR/L 4040R19 | |
| MSKNR/L 3232P19 | |
| MSKNR/L 4040R19 | |
| MSDNN 3232P19 | |
| MSDNN 4040R19 | |
| MSSNR/L 3232P19 | |
| MSSNR/L 4040R19 | |
