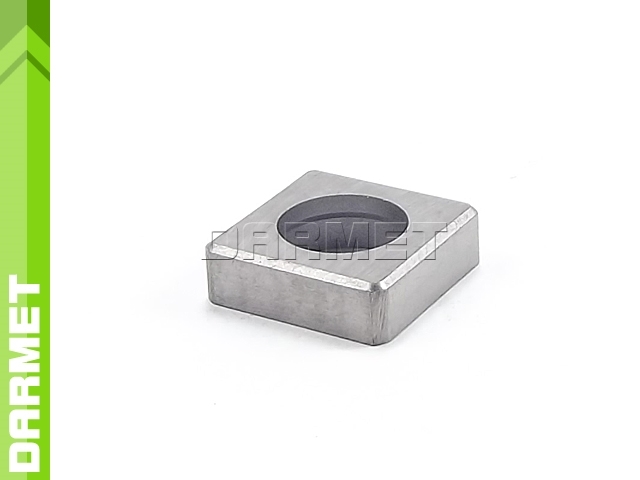

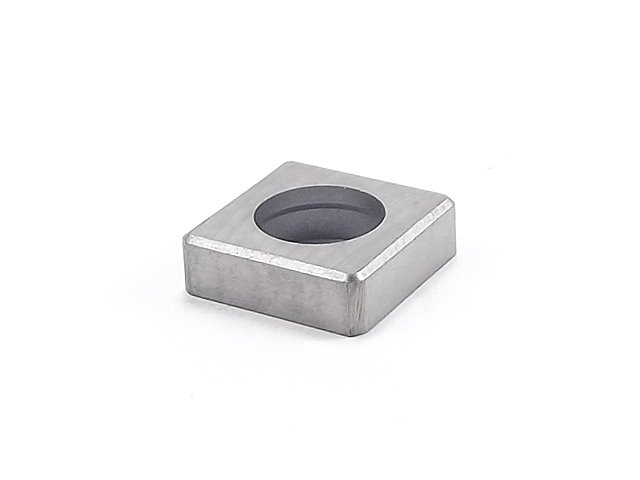

Opis produktu
Właściwości i zastosowanie:
- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki kwadrat
- Płytka podporowa mocowana jest za pomocą:
- kołka mocującego CLM - w systemie mocowania M
- śrubki do płytki podporowej - w systemie mocowania C oraz D
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| A | 12,4 | mm |
| R | 0,8 | mm |
| T | 4,8 | mm |
| D | 7,3 | mm |
System mocowania
| Płytka podporowa SHMS1204 pasuje do: | ||
| płytek skrawających | noży tokarskich składanych | |
| zewnętrznych: | wewnętrznych: | |
| SNMG 120408 NN PVD | MSBNR/L 2020K12 | S32S-MSKNR/L12 |
| SNMG 120408 DM TP25C | MSBNR/L 2525M12 | S40T-MSKNR/L12 |
| SNMG 120408 DM TS15C | MSBNR/L 3225P12 | |
| SNMG 120408 DM TK10C | MSRNR/L 2020K12 | |
| SNMG 120412 NN PVD | MSRNR/L 2525M12 | |
| SNMG 120412 DM TP25C | MSRNR/L 3225P12 | |
| SNMG 120412 DM TK10C | MSKNR/L 2020K12 | |
| SNMG 120412 TP25C | MSKNR/L 2525M12 | |
| MSKNR/L 3225P12 | ||
| MSDNN 2020K12 | ||
| MSDNN 2525M12 | ||
| MSDNN 3225P12 | ||
| MSSNR/L 2020K12 | ||
| MSSNR/L 2525M12 | ||
| MSSNR/L 3225P12 | ||
| MSSNR/L 3232P12 | ||
| CSKNR/L 2020K12 | ||
| CSKNR/L 2525M12 | ||
| CSKNR/L 3225P12 | ||
| CSDNN 2020K12 | ||
| CSDNN 2525M12 | ||
| CSDNN 3225P12 | ||
| CSRNR/L 2020K12 | ||
| CSRNR/L 2525M12 | ||
| CSRNR/L 3225P12 | ||
| DSBNR/L 2020K12 | ||
| DSBNR/L 2525M12 | ||
| DSBNR/L 3232P12 | ||
| DSDNN 2020K12 | ||
| DSDNN 2525M12 | ||
| DSDNN 3232P12 | ||
| DSSNR/L 2020K12 | ||
| DSSNR/L 2525M12 | ||
| DSSNR/L 3232P12 | ||
| DSKNR/L 2020K12 | ||
| DSKNR/L 2525M12 | ||
| DSKNR/L 3232P12 | ||
