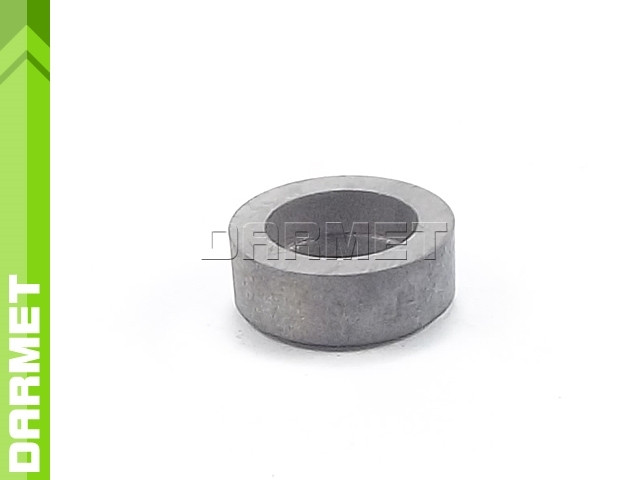

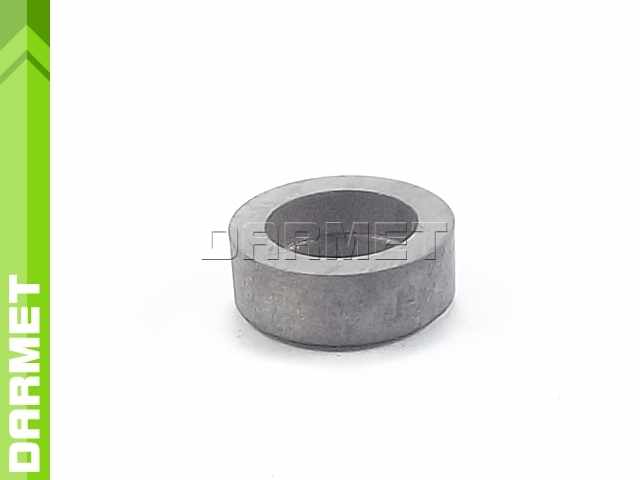

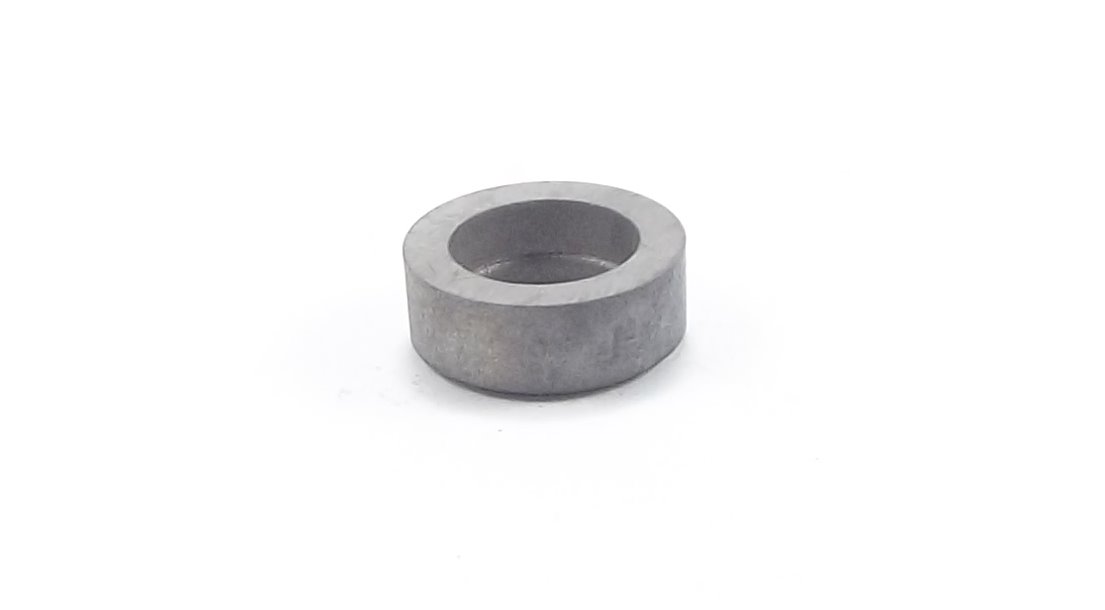

Opis produktu
Właściwości i zastosowanie:
- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki okrągły
-

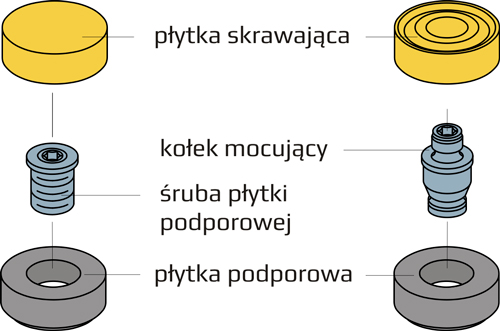

Płytka podporowa mocowana jest za pomocą:
- kołka mocującego CLM - w systemie mocowania M
- śrubki do płytki podporowej - w systemie mocowania C oraz D

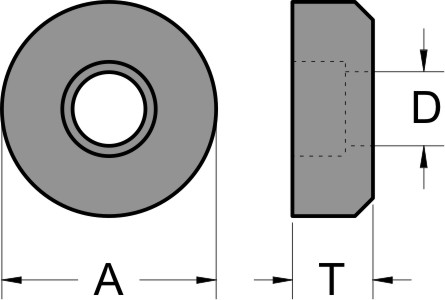

Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 12,7 mm |
| T | 4,8 mm |
| D | 7,5 mm |
System mocowania
| Płytka podporowa SHMR1204 pasuje do: | |
| płytek skrawających | noży tokarskich składanych zewnętrznych |
| RN__1204__ | MRGNR/L 2020K12 |
| MRGNR/L 2525M12 | |
| MRGNR/L 3225P12 | |
| MRGNR/L 3232P12 | |
| MRDNN 2020K12 | |
| MRDNN 2525M12 | |
| MRDNN 3225P12 | |
| MRDNN 3232P12 | |
| CRDNN 2020K12 | |
| CRDNN 2525M12 | |
| CRDNN 3225P12 | |
