Opis produktu
Właściwości i zastosowanie:

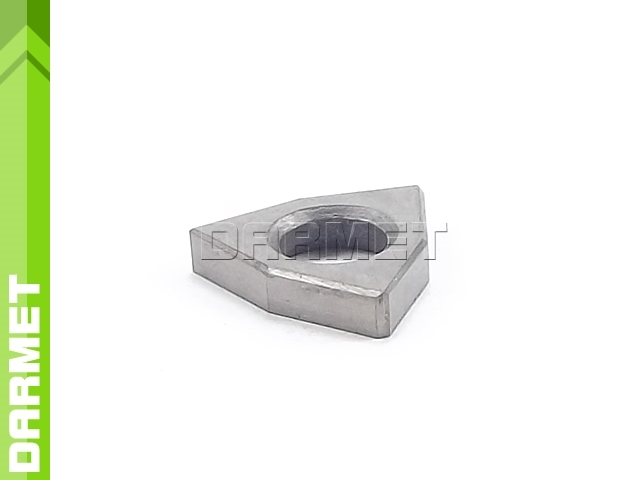

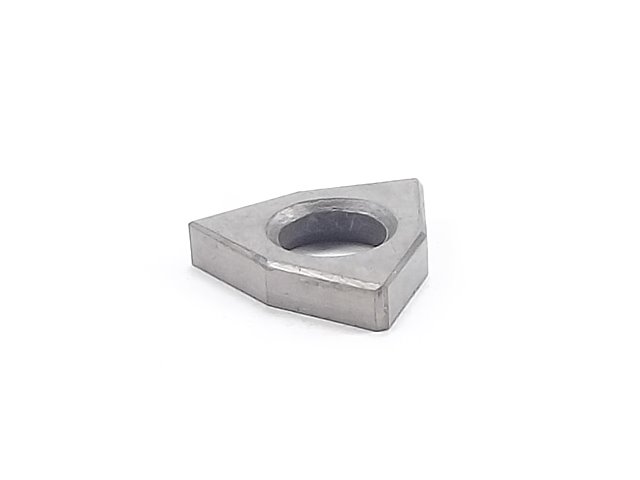

- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki trygonalny
-
Płytka podporowa mocowana jest za pomocą:
- dźwigni kątowej - w systemie P
- kołka mocującego CLM - w systemie mocowania M
- śrubki do płytki podporowej - w systemie mocowania C oraz D
Dane techniczne:
| Parametr | Wartość |
|---|---|
| D | 12,8 mm |
| R | 0,8 mm |
| T | 3,2 mm |
| otwór przelotowy | 7,1 mm |
System mocowania
| Płytka podporowa SHPW0804 pasuje do: | |
| płytek skrawających | noży tokarskich składanych wewnętrznych |
| WNMG 080404 NN PVD | S32S-PWLNR/L08 |
| WNMG 080408 NN PVD | S40T-PWLNR/L08 |
| WNMG 080408 DFM TP25C | |
| WNMG 080408 DFM TS15C | |
| WNMG 080412 NN PVD | |
| WNMG 080412 DFM TP25C | |
| WNMP 080408 NN PVD | |
