Opis produktu
Wartości i zastosowanie:

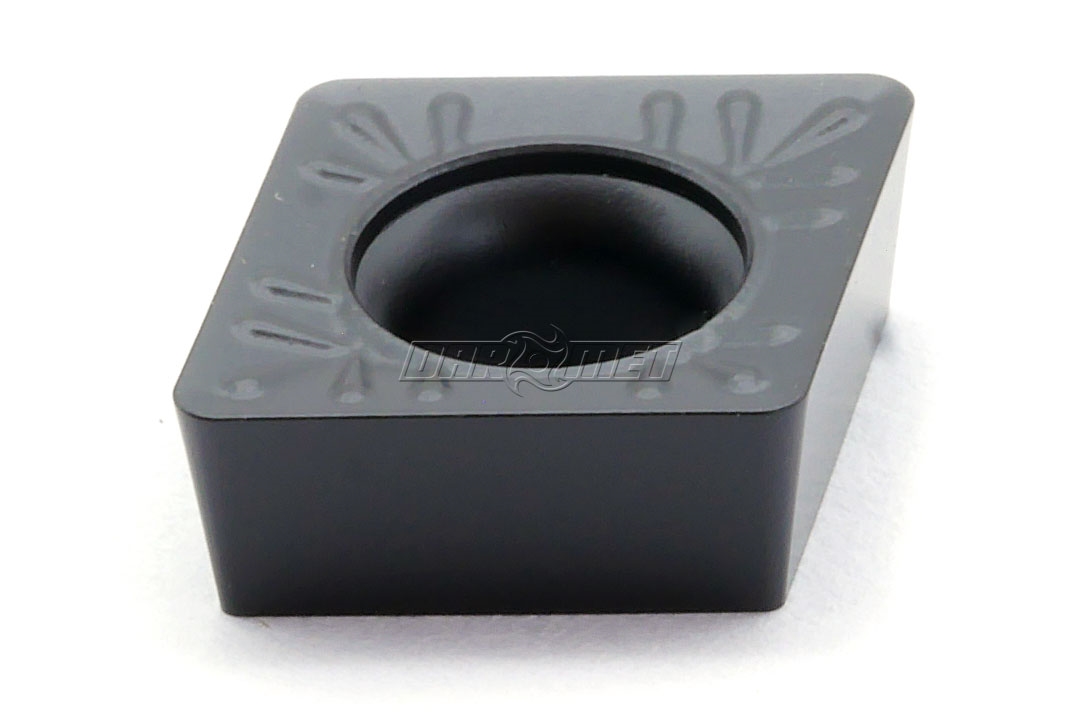

- Płytka tokarska CCMT 09T304 wykonana z węglika spiekanego BP30S.
- Do obróbki średniodokładnej stali w płytce zastosowano łamacz wióra SSP.
- Kształt płytki rombowy 80°.
- Kompatybilne noże tokarskie:
- SCGCR-10CA-09
- SCGCR 1212-09
- SCGCR 1616-09
- SCGCL-10CA-09
- SCGCL 1212-09
- SCGCL 1616-09
- SCFCR-10CA-09
- SCFCR 1212-09
- SCFCR 1616-09
- SCFCL-10CA-09
- SCFCL 1212-09
- SCFCL 1616-09
- SCLCR 1212-09
- SCLCR 1616H09 (Darmet)
- SCLCR 1616-09
- SCLCR 1616H-09P
- S12M SCLCR09 (Darmet)
- S12M-SCLCR-09
- E12Q-SCLCR-09R
- A12K-SCLCR-09
- S16Q SCLCR09 (Darmet)
- S16R-SCLCR-09
- E16R-SCLCR-09R
- A16M-SCLCR-09
- SCLCR 2020K09 (Darmet)
- S16Q SCLCR09H17 (Darmet)
- SCLCR 2020K-09P
- S20Q SCLCR09 (Darmet)
- S20S-SCLCR-09
- E20S-SCLCR-09R
- A20Q-SCLCR-09
- SCLCR 2525M-09P
- SCLCR-10CA-09
- SCLCL 1212-09
- SCLCL 1616H09
- S12M SCLCL09 (Darmet)
- S12M-SCLCL-09
- E12Q-SCLCL-09R
- A12K-SCLCL-09
- SCLCL 1616-09
- SCLCL 1616H-09P
- S16Q SCLCL09
- S16R-SCLCL-09
- E16R-SCLCL-09R
- A16M-SCLCL-09
- S16Q SCLCL09H17 (Darmet)
- SCLCL 2020K09 (Darmet)
- S20Q SCLCL09 (Darmet)
- SCLCL 2020K-09P
- S20S-SCLCL-09
- E20S-SCLCL-09R
- A20Q-SCLCL-09
- S25T-SCLCL-09
- SCLCL 2525M-09P
- SCLCL-10CA-09
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CCMT 09T304 SSP BP30S |
| l | 9 mm |
| s | 3,97 mm |
| r | 0,4 mm |
| Kąt naroża | 80° |
| Kąt nachylenia płytki | 7° |
Dobór parametrów skrawania - płytki wieloostrzowe Pafana.
