Opis produktu
Właściwości i zastosowanie

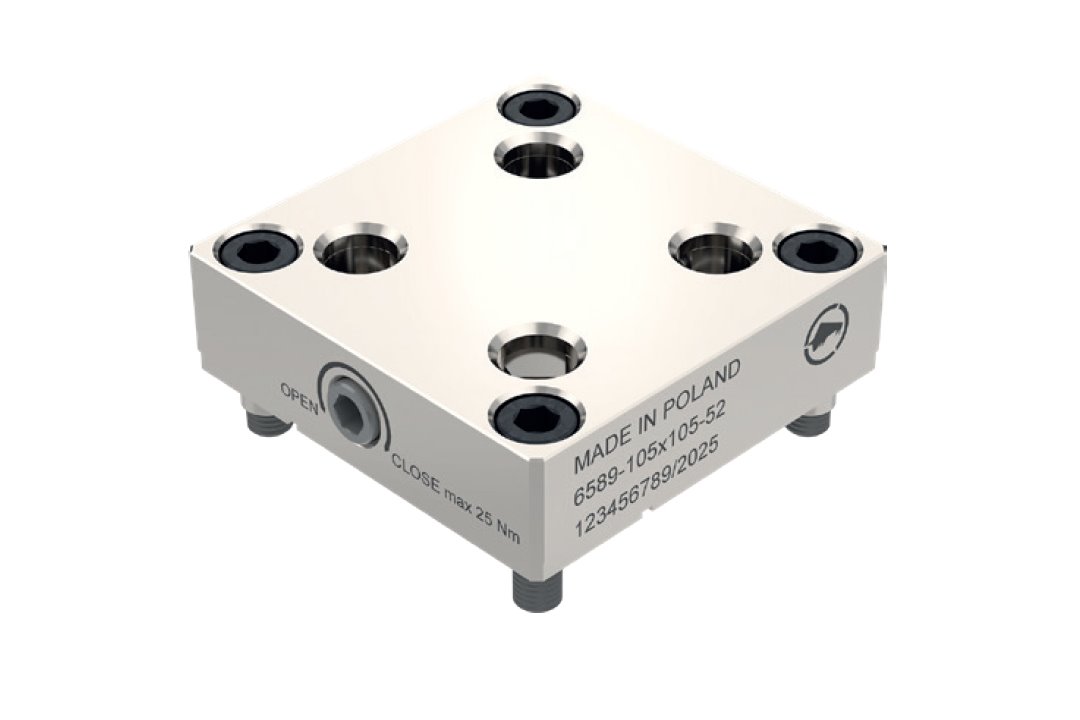

- Podstawa systemu szybkiego bazowania typu Zero Point przeznaczona do montażu imadeł i oprzyrządowania na stołach obrabiarek CNC
- Umożliwia szybkie zdejmowanie i ponowne montowanie imadeł bez konieczności ich ponownego ustawiania na maszynie
- Powtarzalność pozycjonowania dzięki precyzyjnym otworom pod kołki bazujące wynosi ok. ±0,005 mm
- Niska wysokość podstawy (30 mm) pozwala zachować większy zakres pracy narzędzia i jest szczególnie korzystna w obróbce 5-osiowej
- Kompatybilna z imadłami i przyrządami posiadającymi rozstaw kołków montażowych 52 mm
- Może współpracować m.in. z imadłami 5-osiowymi BISON z serii 6650 oraz innym oprzyrządowaniem przygotowanym pod system Zero Point
- Umożliwia przygotowanie oprzyrządowania lub detali poza obrabiarką i szybkie przeniesienie ich na stół maszyny
- Szczególnie przydatna w produkcji seryjnej oraz przy częstych zmianach oprzyrządowania
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | 6589-104x104-52 |
| Nr produktu | 326589010700 |
| A | 104 mm |
| B | 52 mm |
| a | 82 mm |
| b | 82 mm |
| c | 44 mm |
| d | 16 mm |
| e | 16,8 mm |
| f | 11 mm |
