Opis produktu
Właściwości i zastosowanie

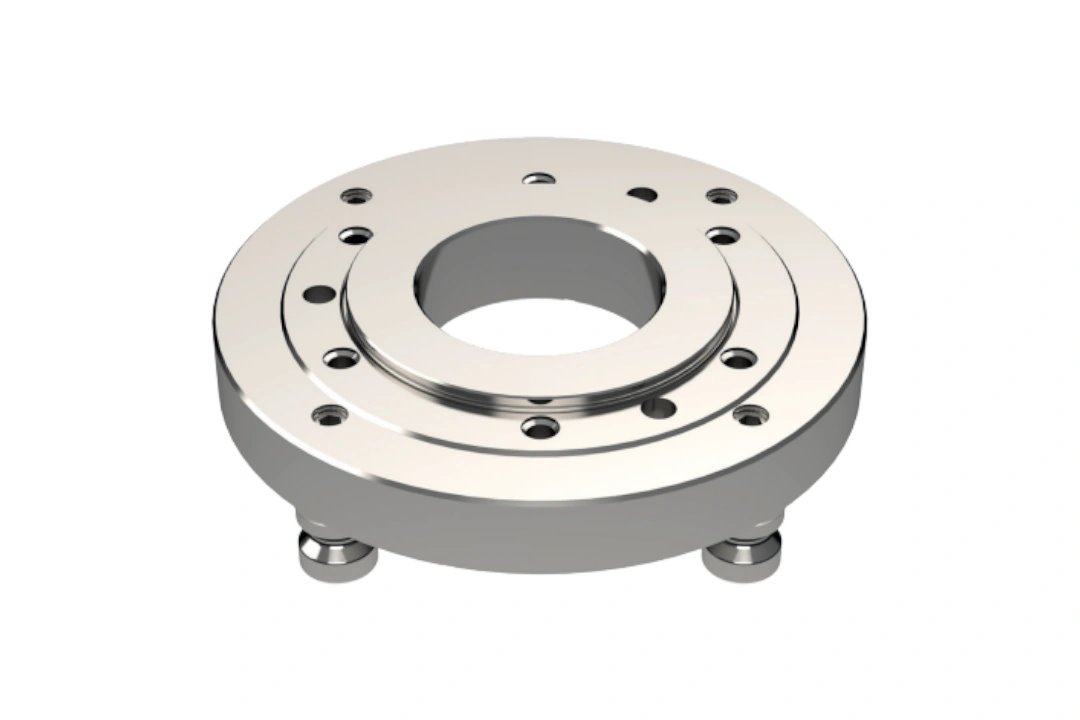

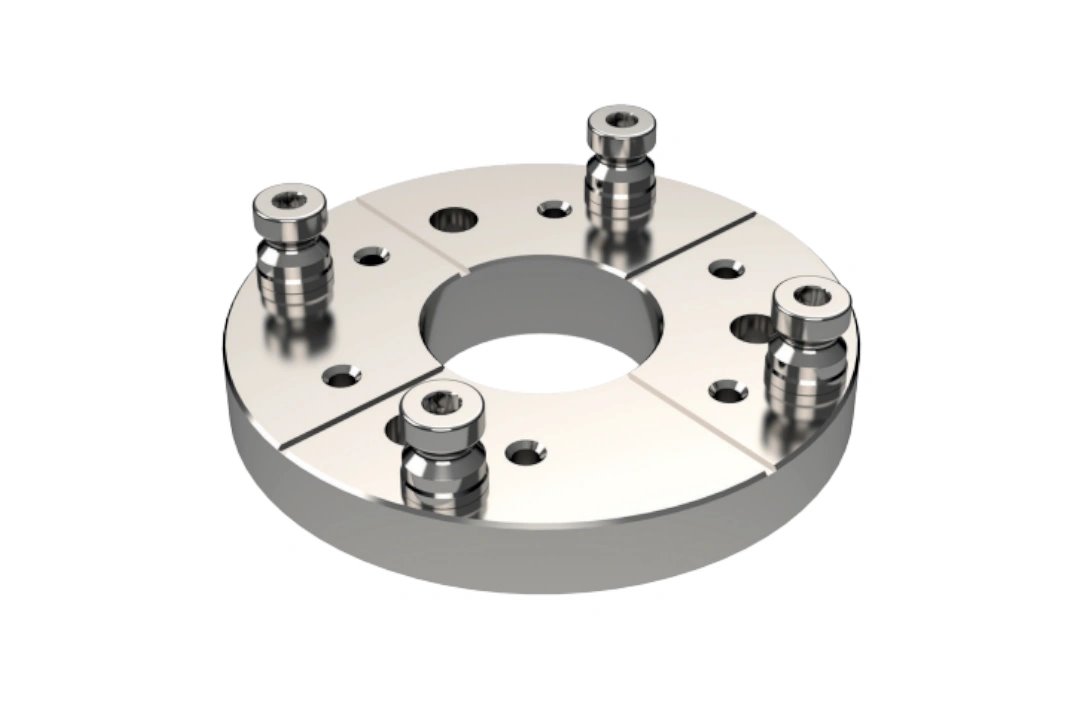

- Przeznaczona do montażu standardowych uchwytów tokarskich z tylnym mocowaniem płaskim (plain back) na płytach z systemem Zero Point.
- Stanowi element pośredni pomiędzy uchwytem tokarskim a podstawą Zero Point o rozstawie kołków 96 × 96 mm.
- Kompatybilna z podstawą BISON 6589-192×192-96 P oraz innymi systemami Zero Point zgodnymi ze standardem 96 × 96 mm.
- Precyzyjne wykonanie z tolerancją pozycjonowania ±0,01 mm względem kołków mocujących zapewnia wysoką dokładność i powtarzalność montażu.
- Umożliwia szybkie przezbrojenie stanowiska oraz łatwy montaż uchwytów tokarskich na centrach obróbczych CNC.
- Na zamówienie dostępne są podstawy dopasowane do innych standardowych oraz specjalnych uchwytów BISON.
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | 9470-160-96x96 |
| Nr produktu | 329470041400 |
| Służy do | 3204-160; 3205-160; 3274-160; 3275-160; 3504-160; 3505-160; 3574-160; 3575-160; 3604-160; 3605-160; 3674-160; 3675-160; 704-160; 3705-160; 3774-160; 3775-160; 3202-160; 3203-160; 3602-160; 3603-160 |
| A | 125 mm |
| B | 140 mm |
| C | 6xM10 |
| D | 6xM10 |
| E | 6x60 mm |
