Opis produktu
Właściwości i zastosowanie:

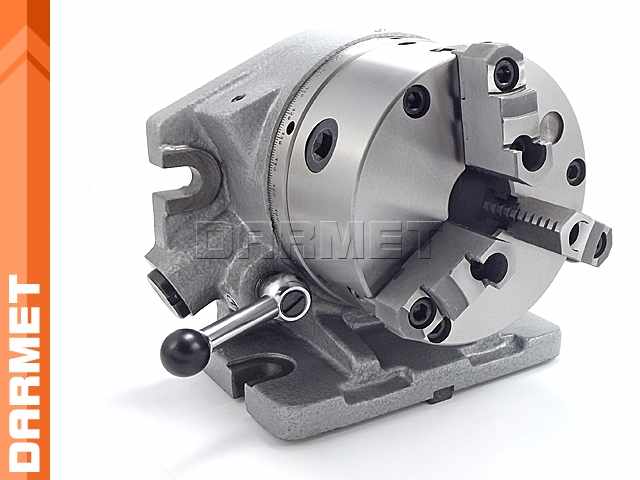

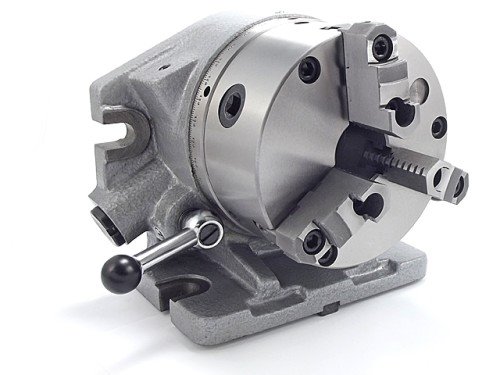

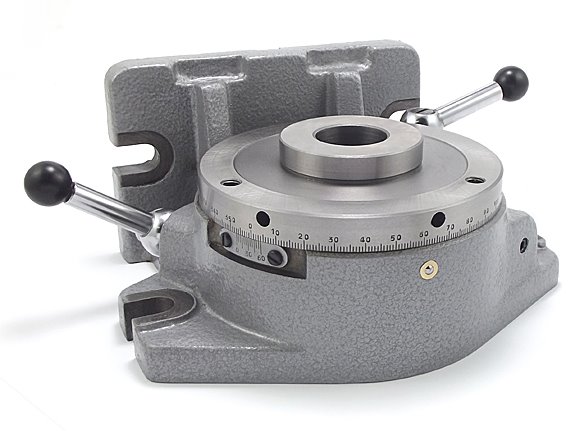

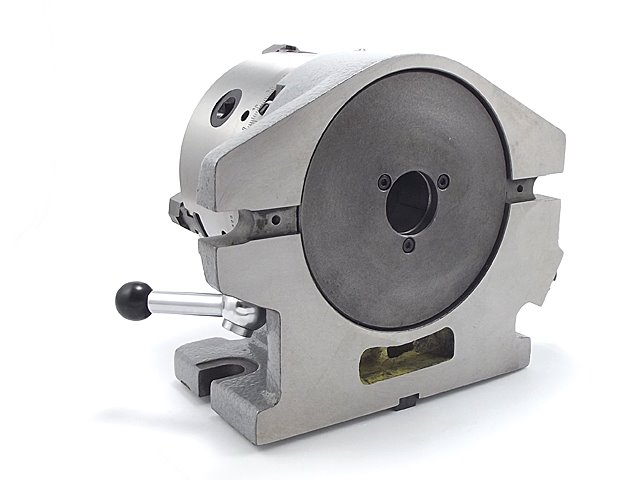

- Przyrząd podziałowy stosowany jest podczas prac na szlifierkach, frezarkach, wiertarkach.

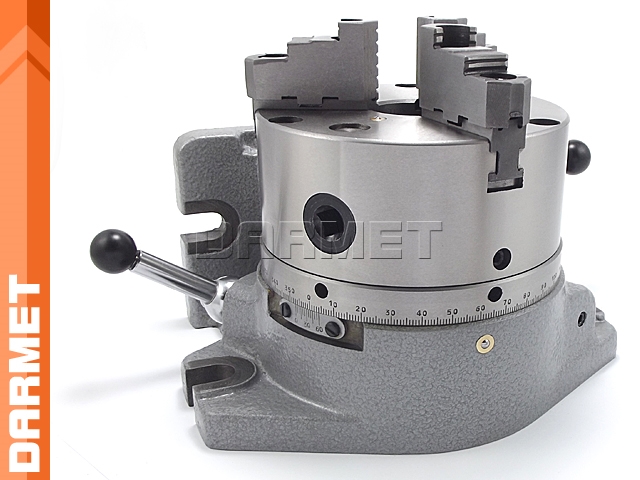

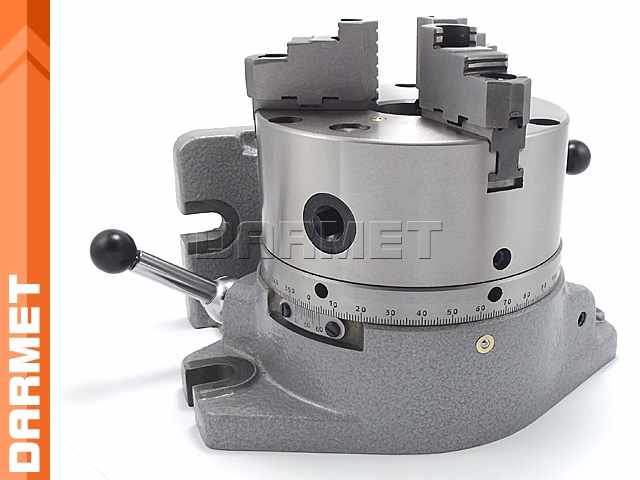

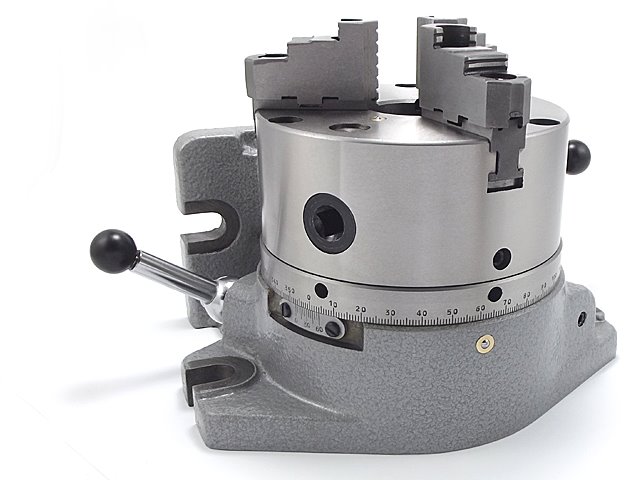

- Przystosowany do pracy w pionie lub w poziomie.
- Możliwy podział na: 2, 3, 4, 6, 8, 12, 24.
- Pierścień z podziałką oraz noniuszem pozwala uzyskać dowolny podział kątowy.
- Nonisz pozwala na odczyt z dokładnością do 5' (sekund).
- Przyrząd wyposażony w uchwyt 3-szczękowy.

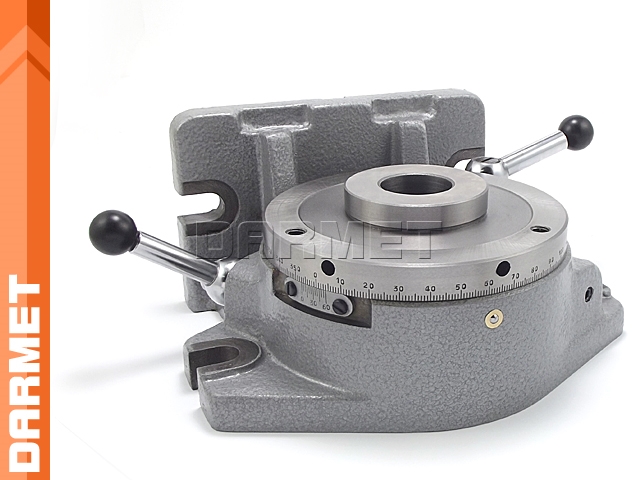

- Wymienne tarcze podziałowe (6 szt.)

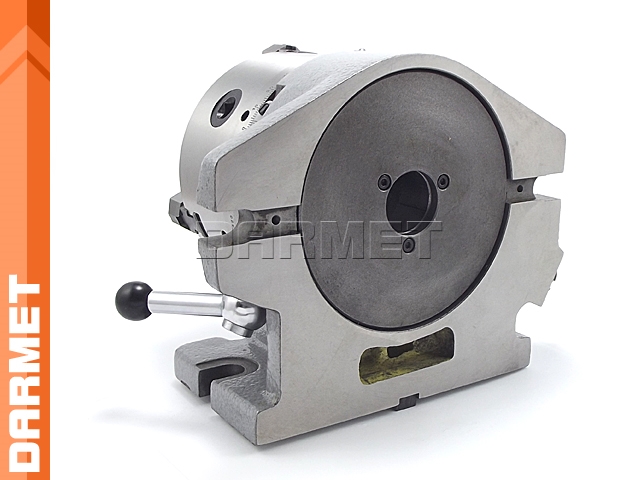

- Przelotowy otwór centralny 40 mm

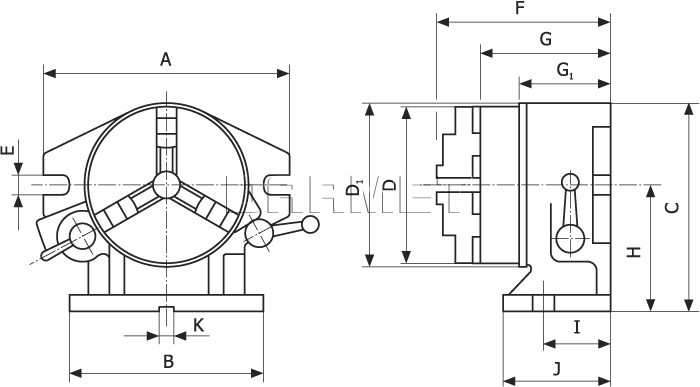

Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 260 mm |
| B | 220 mm |
| C | 220 mm |
| D | Ø167 mm |
| D1 | Ø170 mm |
| E | 18 mm |
| F | 197,5 mm |
| G | 155,5 mm |
| G1 | 89,5 mm |
| H | 130 mm |
| I | 70 mm |
| J | 130 mm |
| K | 16 mm |
