Opis produktu
Właściwości i zastosowanie:
- Pryzmy precyzyjne stosowane do ustawiania elementów (półwyrobów) podczas pracy na obrabiarkach, w zabiegach kontrolnych
- Twardość powierzchni roboczych HRC 58-62, chropowatość - 0,4

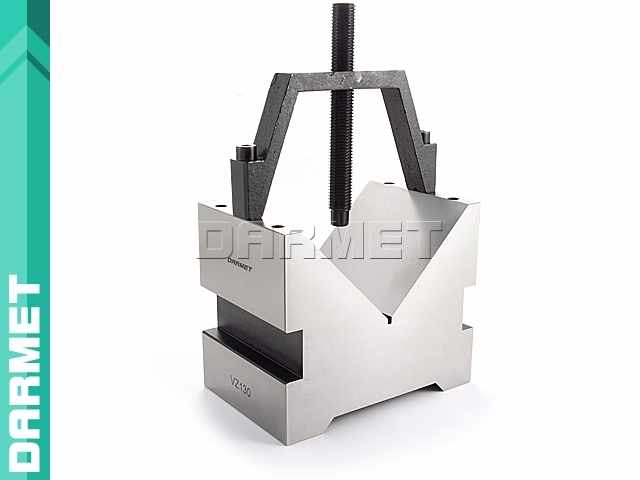

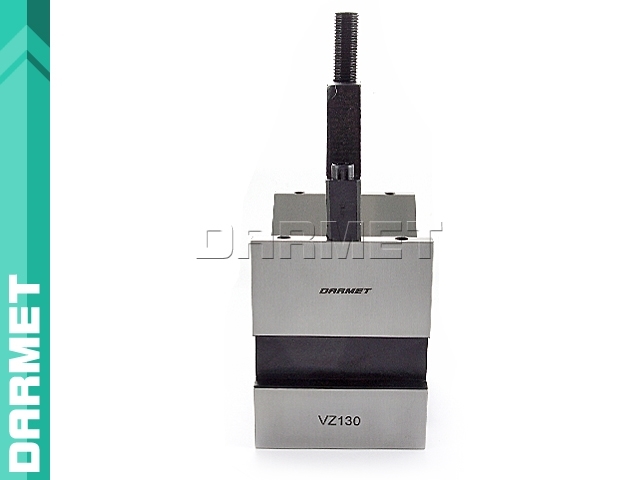

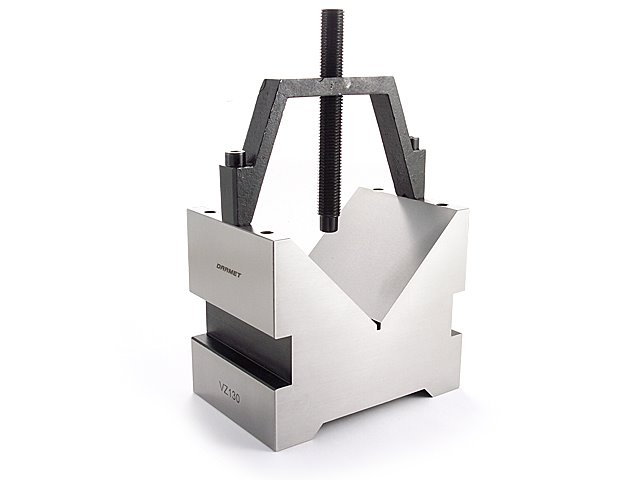

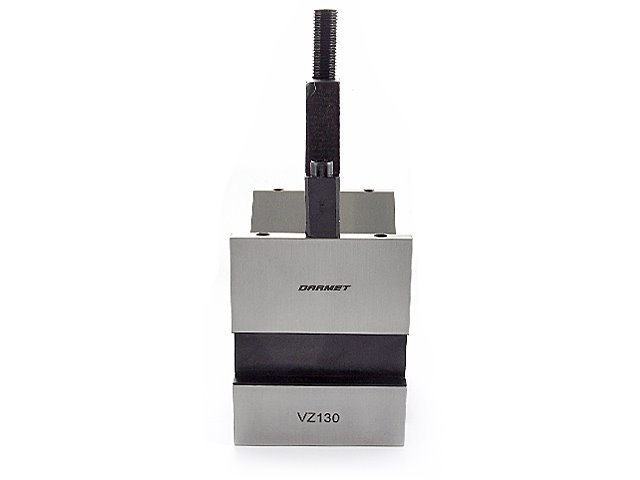

- Pryzmy stalowe, całkowicie hartowane, wcięcia 90°, z kabłąkiem mocującym
- Dokładne, szlifowane parami
Dane techniczne:

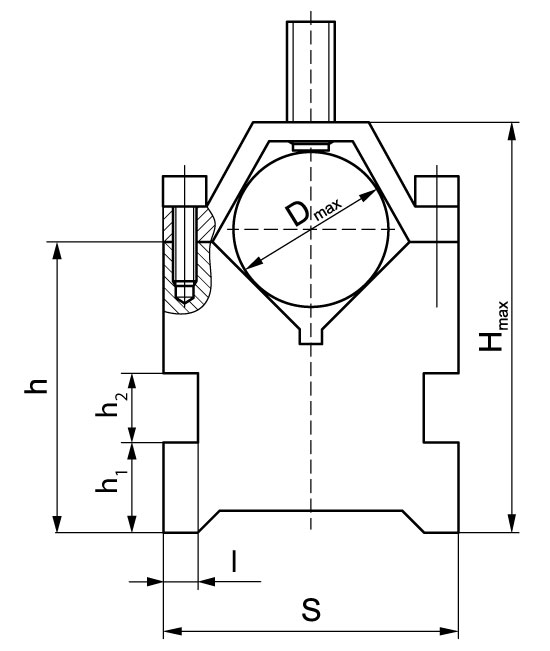

| Parametr | Wartość |
|---|---|
| S | 152,5 mm |
| h | 127 mm |
| Hmax | 211 mm |
| h1 | 40 mm |
| h2 | 30 mm |
| l | 12,3 mm |
| Długość | 101,6 mm |
| Średnica mocowania | ø 110 mm |
| Waga | 11,5 kg |
| Parametr | Tolerancja | |
|---|---|---|
| Dla jednej pryzmy | Dla pary | |
| Równoległość tworzącej kąt pryzmatu względem strony bocznej | 0,025 | 0,04 |
| Prostopadłość powierzchni oporowej względem powierzchni bocznej | 0,015 | 0,025 |
| Równoległość powierzchni oporowych | 0,015 | 0,025 |
