Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

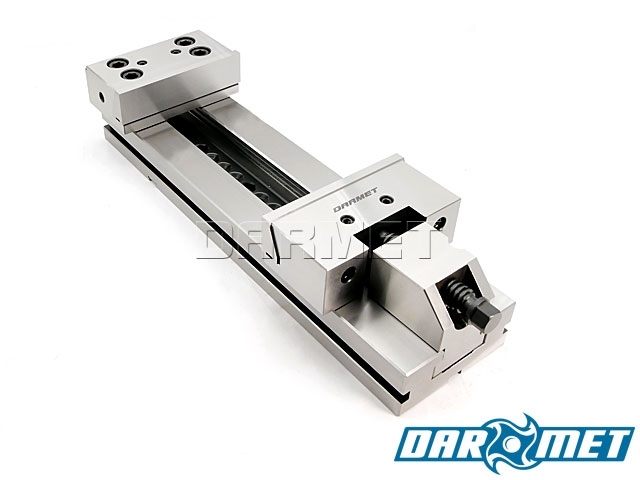

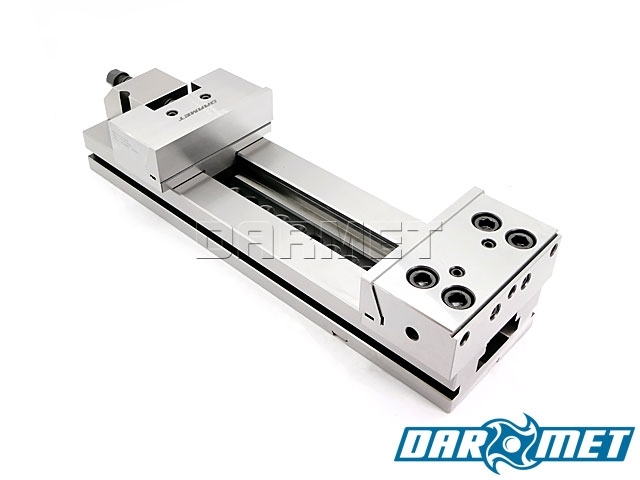

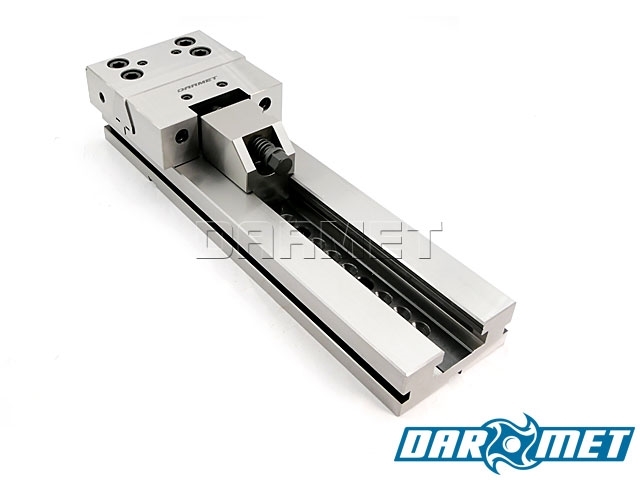

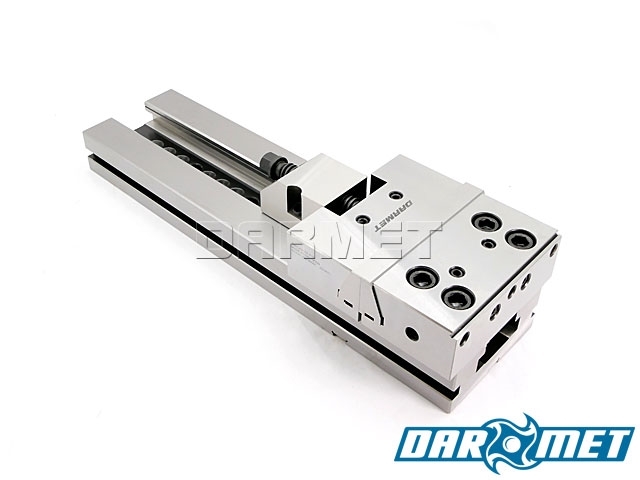

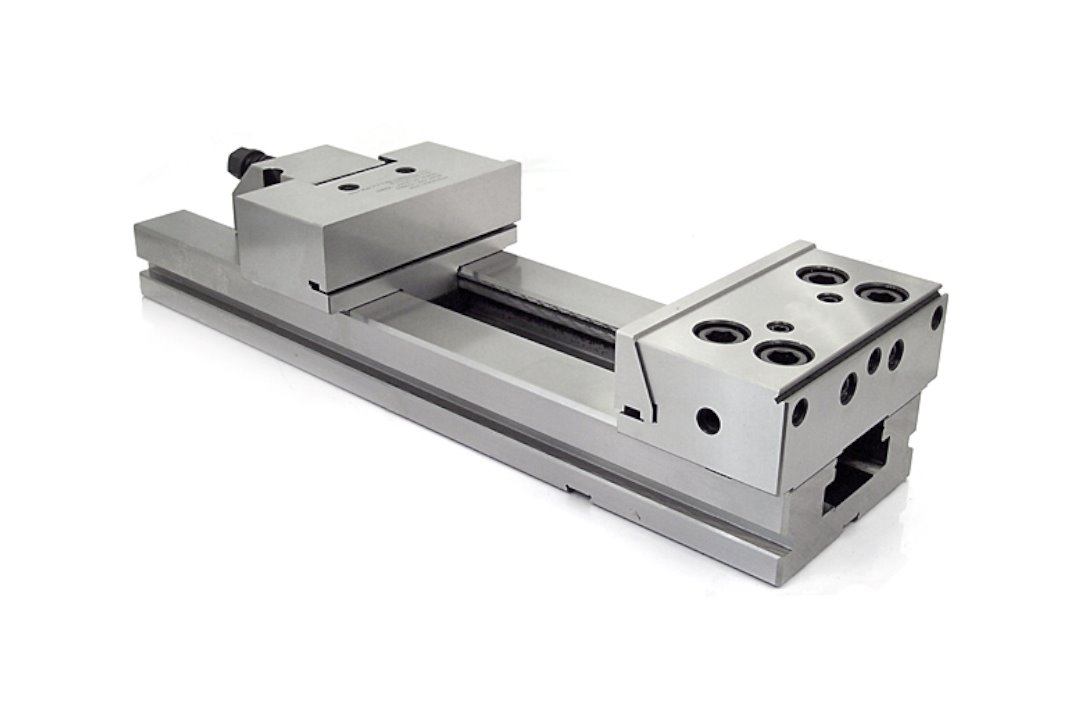

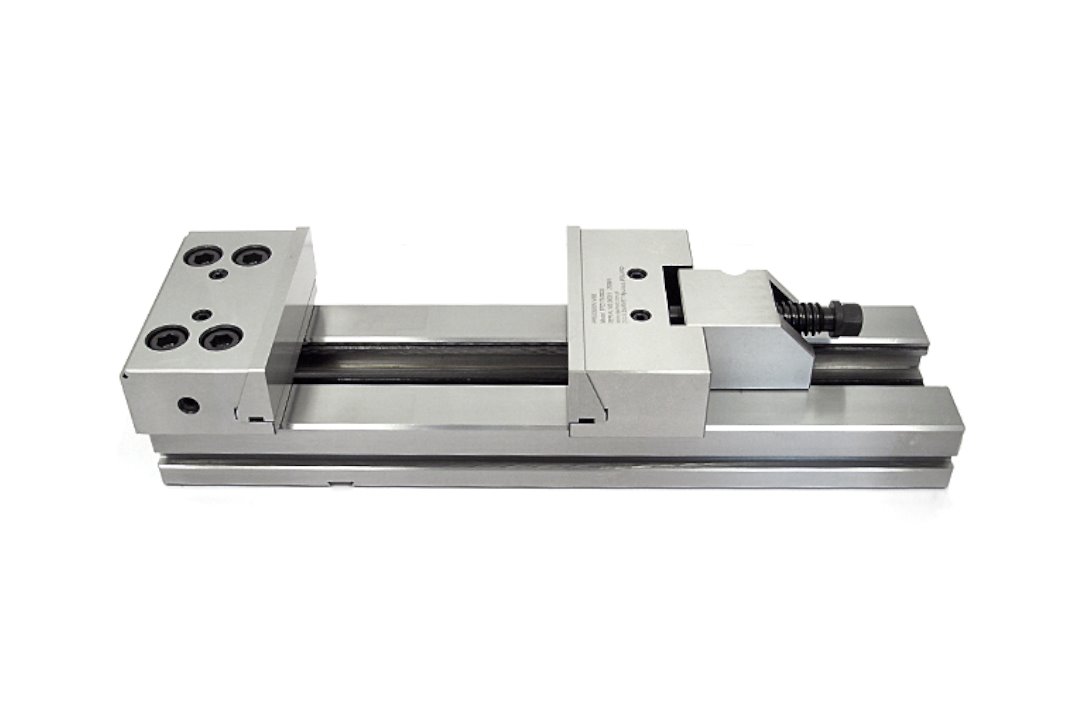

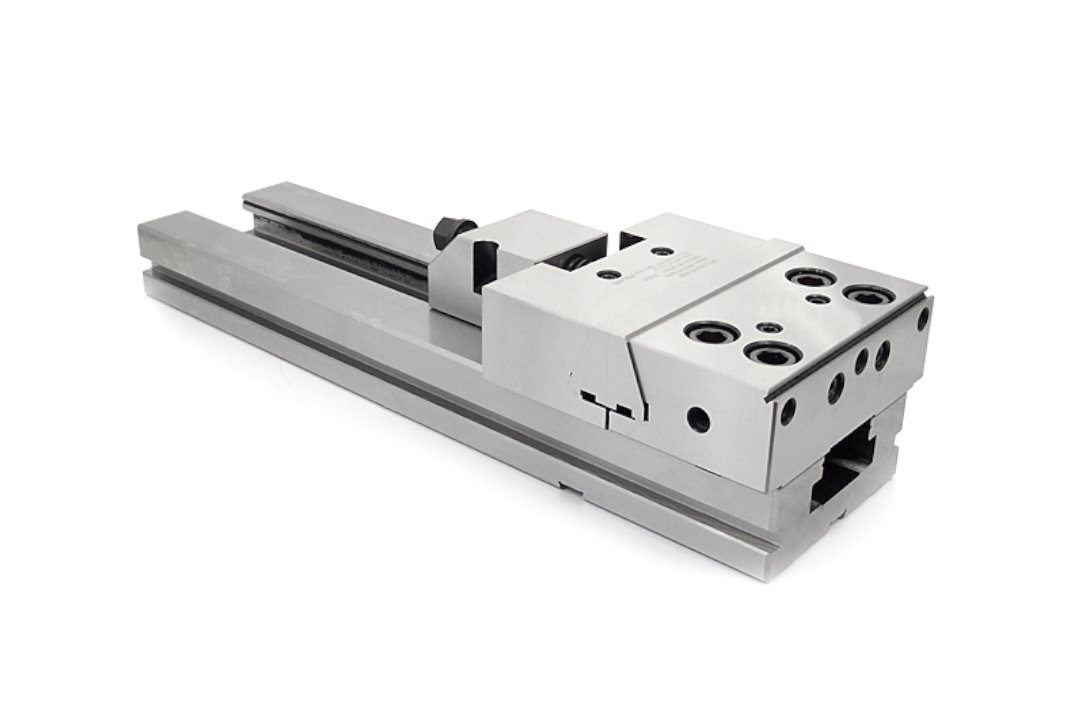

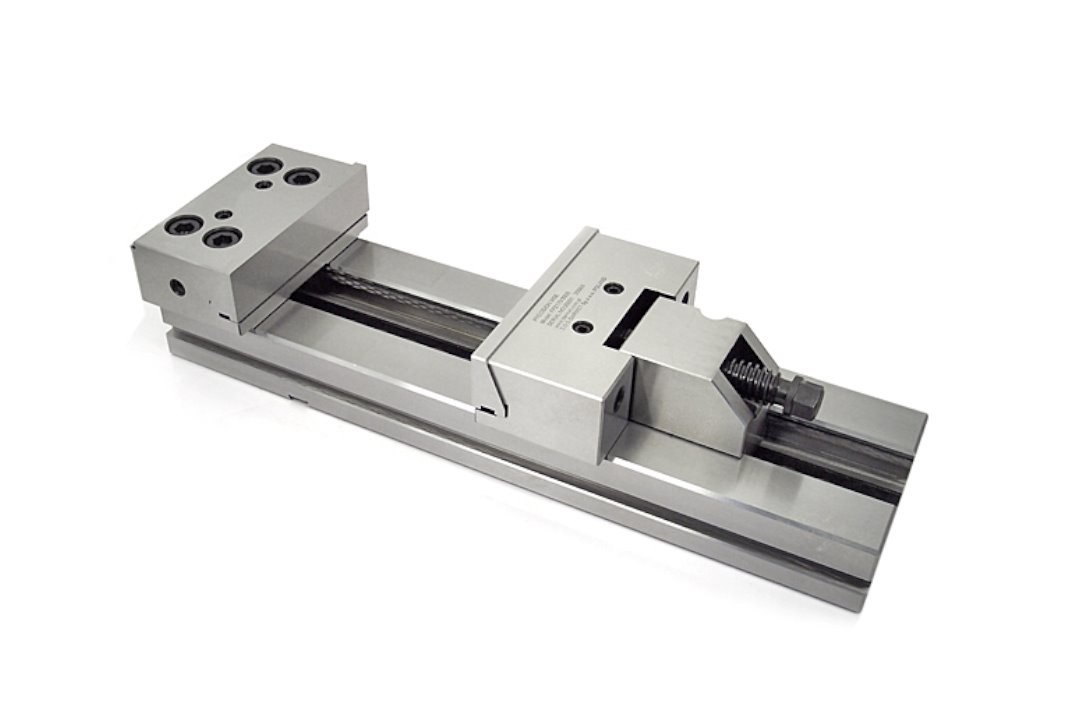

- Imad艂o precyzyjne stalowe FPZB stosowane jest podczas prac precyzyjnych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obróbczych itp.
- Wykonane z wysokojako艣ciowej stali stopowej.
- Twardo艣膰 powierzchni roboczych 58 - 62 HRC.
- Odchy艂ka dopuszczalna na wysoko艣ci podstawy ± 0,01 mm, co pozwala stosowa膰 kilka imade艂 razem.
- Imad艂o maszynowe mo偶na zamontowa膰 na podstawie obrotowej uzyskuj膮c obrót o 360°.
Dane techniczne:
| Parametr | Warto艣膰 |
|---|---|
| S | 175 mm |
| amax | 300 mm |
| h | 60 mm |
| H1 | 58±0,01 mm |
| H | 117 mm |
| A | 145 mm |
| L1 | 98 mm |
| L2 | 121 mm |
| L | 555 mm |
| d | 16 mm |
| Waga | 42,5 kg |

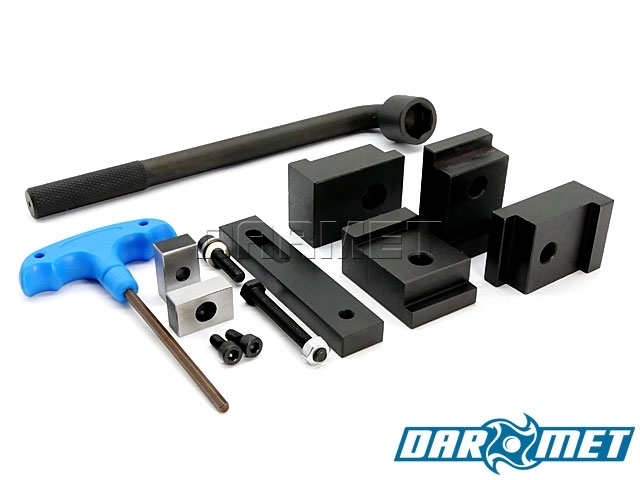

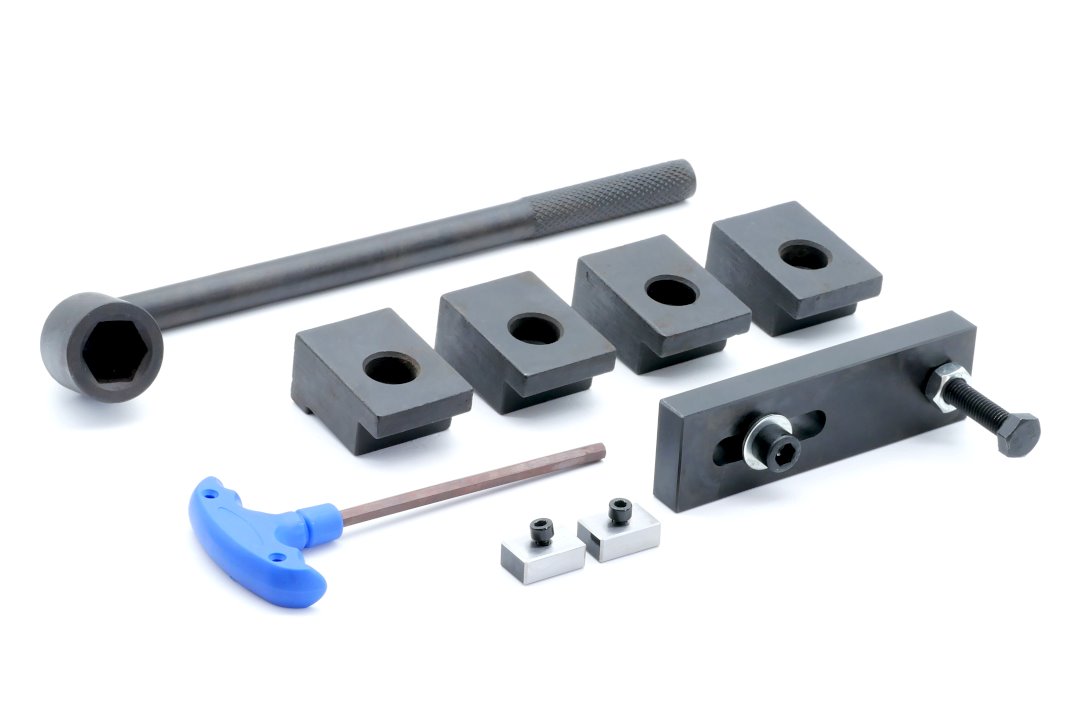

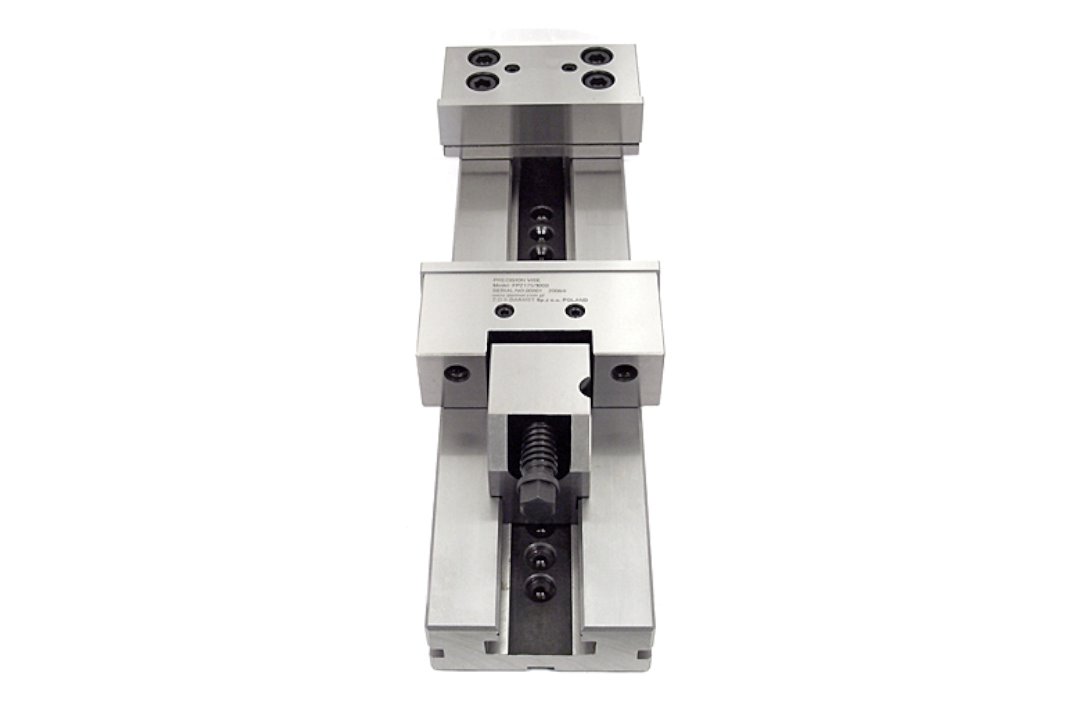

Obsada szcz臋ki ruchomej ze 艣rub膮 zaciskow膮 zapewnia szybki i prosty docisk detali.
P艂ywaj膮ce wk艂adki obsadzone w szcz臋kach imad艂a z luzem gwarantuj膮cym prawid艂owe mocowanie przedmiotu obrabianego.
Otwory ustalaj膮ce pozycj臋 kulki stalowej oraz obsady.

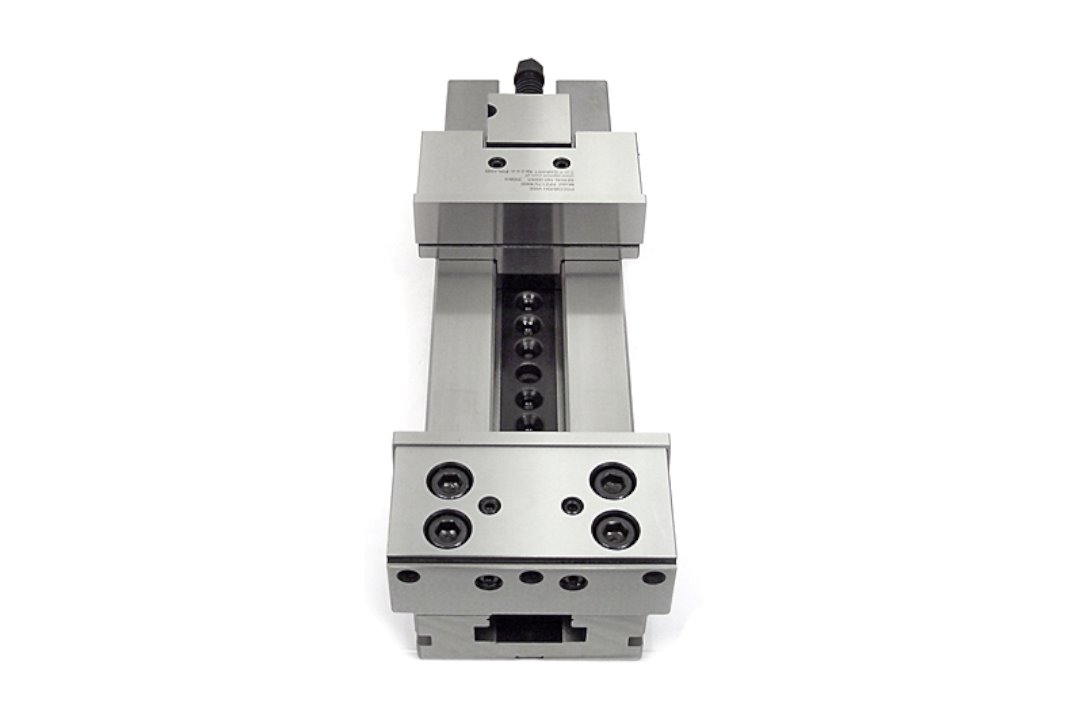

Mo偶liwo艣膰 obrócenia o 180° szcz臋ki sta艂ej ze stopniem 5 mm, dokr臋canej na 4 艣ruby imbusowe.
Parametry dok艂adno艣ci:
