Opis produktu
Właściwości i zastosowanie:

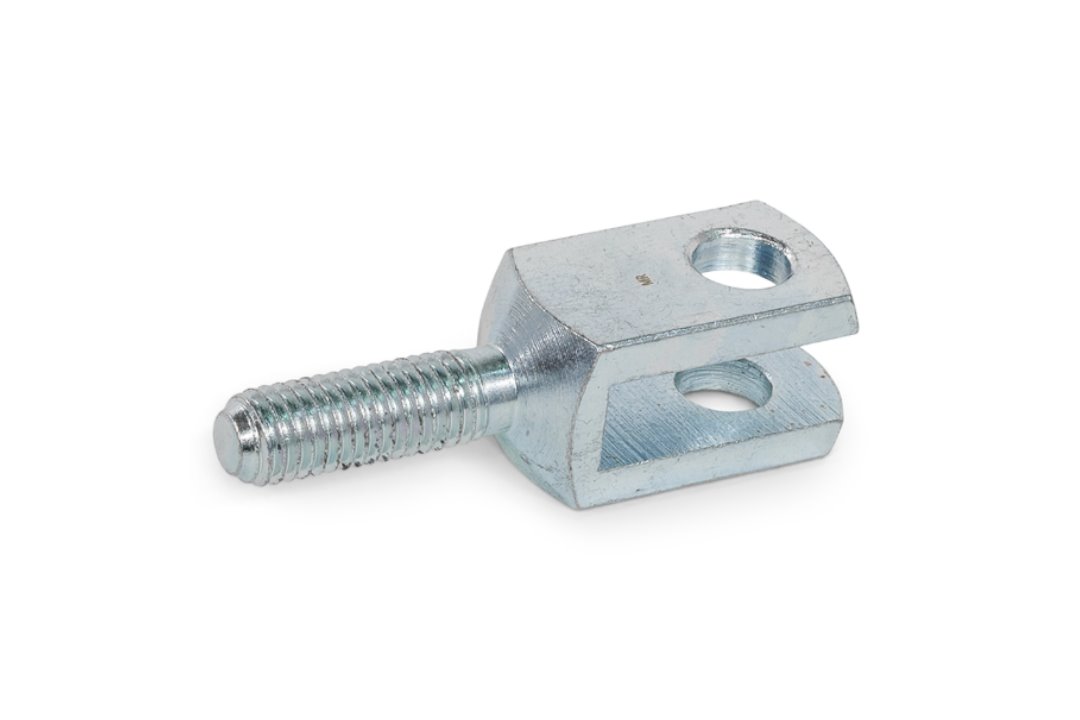

- Typ A: bez sworznia.
- Przeguby widełkowe GN 754 przenoszą siły rozciągające i ścinające od drążków, dźwigni lub cięgien.
- Gwint zewnętrzny – długość gwintu daje znacznie większy zakres regulacji niż w przegubach widełkowych z gwintem wewnętrznym.
- Widełki: stal ocynkowana, pasywacja niebieska.
- Wersje ze sworzniem można łączyć z uchwytami lub elementami przegubowymi GN 752 – powstaje przegub szybki w montażu i demontażu bez narzędzi (zwłaszcza typ KL).
- Wymiary zgodne z normą DIN 71752.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 754-12-24-M12-A-ST |
| d 1 H9/h11 | 12 mm |
| l 1 | 24 mm |
| d 2 (gwint zewnętrzny) | M 12 |
| a | 24 mm |
| b | 12 mm |
| l 2 | 68 mm |
| l 3 | 82 mm |
| l 4 | 35 mm |
| l 5 min. | 30 mm |
| Waga | 0,122 kg |
Dostępne wykonania GN 754:
- Typ A: bez sworznia
- Typ KL: sworzeń z pierścieniem zabezpieczającym KL
- Typ SL: sworzeń z pierścieniem zabezpieczającym SL
