Opis produktu
Właściwości i zastosowanie

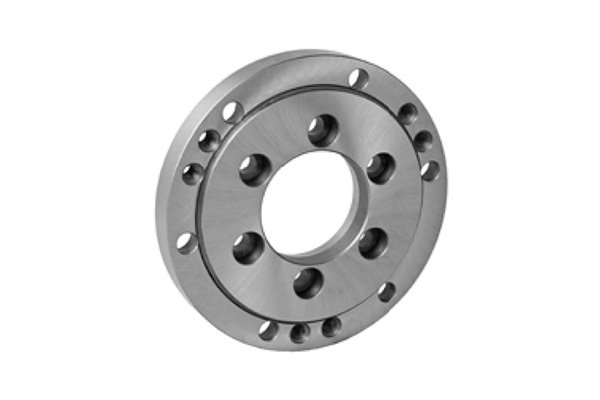

- Tarcze zabierakowe żeliwne do uchwytów samocentrujących wykonane na gotowo do bezpośredniego mocowania na końcówce wrzeciona
- DIN 55026 - osadzenie typu A
- Wielkość uchwytu - 400 mm
Dane techniczne
Parametr | Wartość |
W | 400 mm |
St 1:4 | 8 |
A | 400 mm |
B | 36 mm |
B1 | 4,5 mm |
B2 | 20 mm |
B3 | 16 mm |
D | 171,4 mm |
F | 136,1 mm |
G (h6) | 330 mm |
K | 362 mm |
M | 6 x 25 |
N | 6 x 17 |
P | 6 x M16 |
P1 | 6 x M16 |
S | 3 x M16 |
waga | 26 kg |
