Opis produktu
Właściwości i zastosowanie:

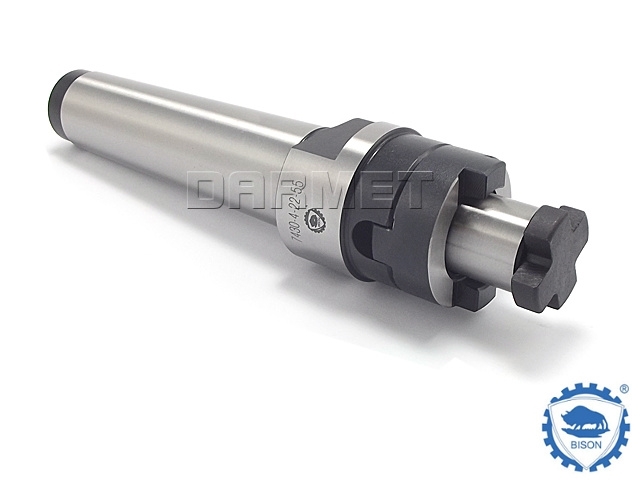

- Trzpień frezarski uniwersalny do frezów z rowkiem wpustowym lub rowkiem zabierakowym DIN 138.
- Uchwyt na stożek Morse'a MK4 z wewnętrznym gwintem dociągającym.
- Chwyt stożkowy, czop mocujący i powierzchnie oporowe kołnierza - szlifowane.
- Pasuje do frezów nasadzanych o średnicy chwytu 22 mm i głowic frezarskich składanych z otworem 22 mm.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| chwyt K (Morse) | MK4 |
| d | 22 mm |
| A | 55 mm |
| l | 19 mm |
| Śruba mocująca | U-0621/0 |
| Zabierak | U-1365/0 |
| Wpust | U-1356/0 |
| Gwint | M16 |
| Kod produktu | 0642 174 324 305 |
Trzpień frezarski uniwersalny - zastosowanie
Czy wiesz, że ...?
Stożek Morse'a został wynaleziony w 1864 roku przez Stephena A. Morse'a, przedsiębiorczego mechanika, który opracował go w celu niezawodnego łączenia dwóch obracających się elementów maszyn. Technologia i konstrukcja stożków Morse'a rozpoczęła się od pomysłów jednego człowieka. Stephen Morse opracował pomysł stworzenia wiertła krętego składającego się z dwóch równoległych spiralnych rowków z prostą krawędzią tnącą. Wcześniej wiertła były wykonywane z płaskiego elementu, który był spiczasty i ostry. Rozpoczął produkcję wierteł w październiku 1861 roku w małym warsztacie. Jego oryginalny patent, nr 38119, datowany jest na 7 kwietnia 1863 roku.
Stożek Morse'a został wynaleziony w 1864 roku przez Stephena A. Morse'a, przedsiębiorczego mechanika, który opracował go w celu niezawodnego łączenia dwóch obracających się elementów maszyn. Technologia i konstrukcja stożków Morse'a rozpoczęła się od pomysłów jednego człowieka. Stephen Morse opracował pomysł stworzenia wiertła krętego składającego się z dwóch równoległych spiralnych rowków z prostą krawędzią tnącą. Wcześniej wiertła były wykonywane z płaskiego elementu, który był spiczasty i ostry. Rozpoczął produkcję wierteł w październiku 1861 roku w małym warsztacie. Jego oryginalny patent, nr 38119, datowany jest na 7 kwietnia 1863 roku.
Informacje techniczne: chwyt Morse (DIN228).
