Opis produktu
Właściwości i zastosowanie:

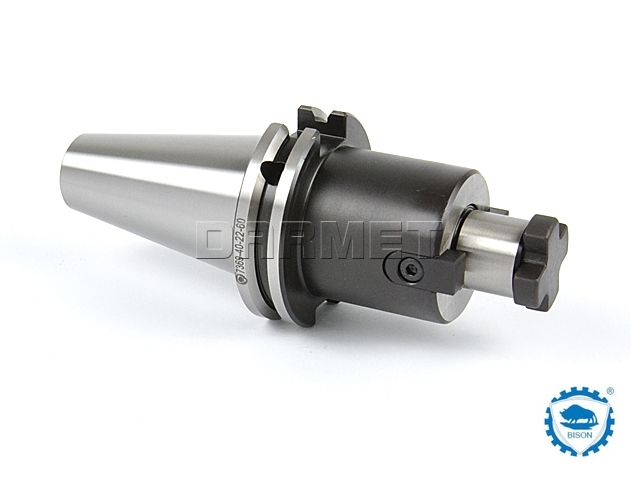

- Trzpień frezarski zabierakowy z chwytem DIN 69871 do frezów z rowkiem zabierakowym DIN 138.
- Typ chłodzenia: AD+B (centralne i przez kołnierz).
- Pasuje do frezów nasadzanych o średnicy chwytu 16 mm i głowic frezarskich składanych z otworem 16 mm.
- Materiał: stal stopowa chromowo-manganowa.
- Nawęglane na głębokość 0,7 mm.
- Hartowane i precyzyjnie szlifowane.
- Twardość powierzchni 58 ± 2 HRC.
- Tolerancja kątowa stożka AT3.
- Do mocowania trzpienia frezarskiego należy użyć klucza krzyżowego w rozmiarze 16 mm.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| K (DIN69871) | SK40 |
| d | 16 mm |
| A | 45 mm |
| l | 17 mm |
| d1 | 38 mm |
| Śruba mocująca | U-0620/0 |
| Kamień | W-1945/0 |
| Kod produktu | 0642 173 695 105 |
Informacje techniczne: chwyt DIN 69871
