Opis produktu
Właściwości i zastosowanie:

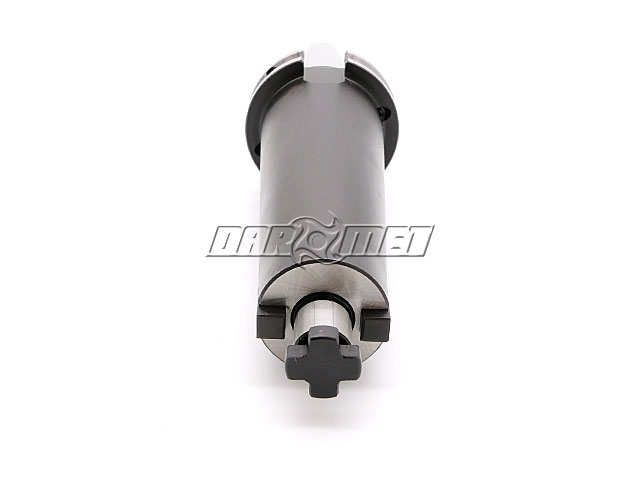

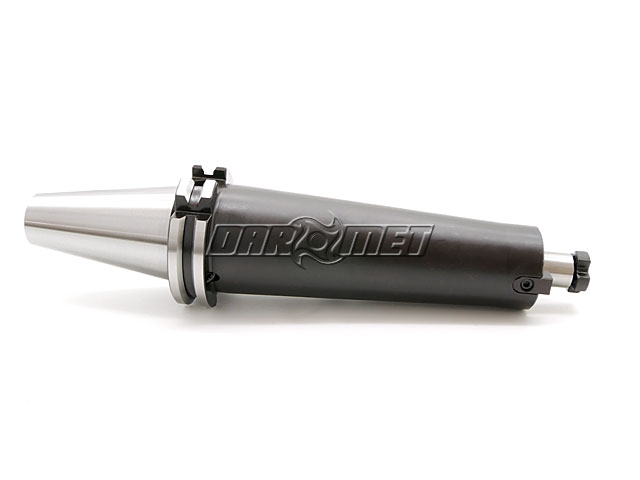

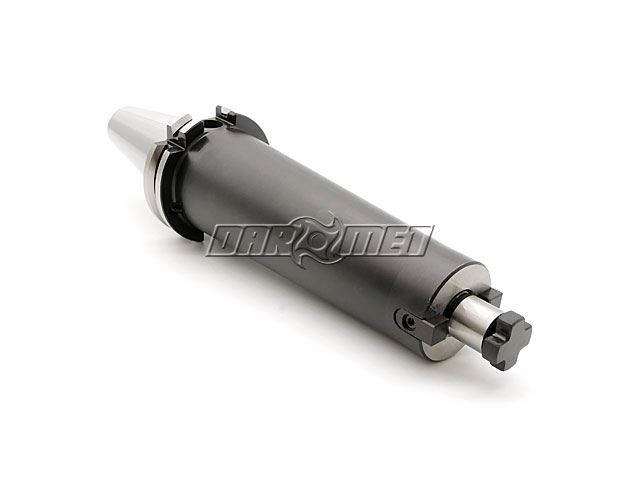

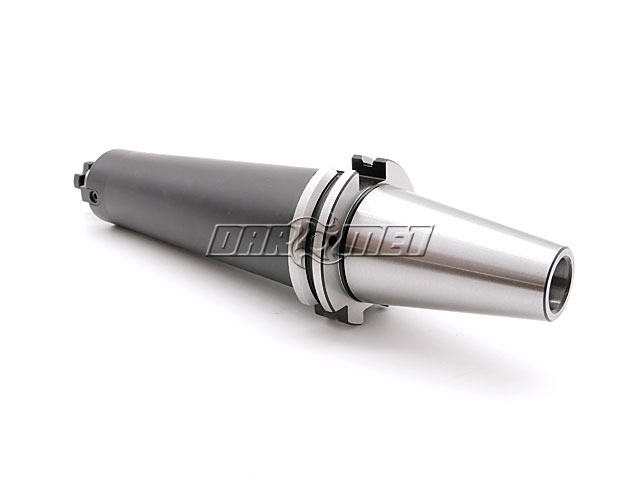

- Trzpień frezarski zabierakowy z chwytem DIN 69871 do frezów z rowkiem zabierakowym DIN 138.
- Typ chłodzenia: AD+B (centralne i przez kołnierz).
- Pasuje do frezów nasadzanych o średnicy chwytu 16 mm i głowic frezarskich składanych z otworem 16 mm.
- Materiał: stal stopowa chromowo-manganowa.
- Nawęglane na głębokość 0,7 mm.
- Hartowane i precyzyjnie szlifowane.
- Twardość powierzchni 58 ± 2 HRC.
- Tolerancja kątowa stożka AT3.
- Do mocowania trzpienia frezarskiego należy użyć klucza krzyżowego w rozmiarze 16 mm.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| K (DIN69871) | 40 | |
| d | 16 | mm |
| A | 160 | mm |
| l | 17 | mm |
| d1 | 38 | mm |
| Śruba mocująca | U-0620/0 | |
| Kamień | W-1945/0 | |
| Kod produktu | 0642 173 695 161 |
Informacje techniczne: chwyt DIN 69871
Dostępności są informacyjne na podstawie danych z firmy ZM KOLNO i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
