Opis produktu
Właściwości i zastosowanie:

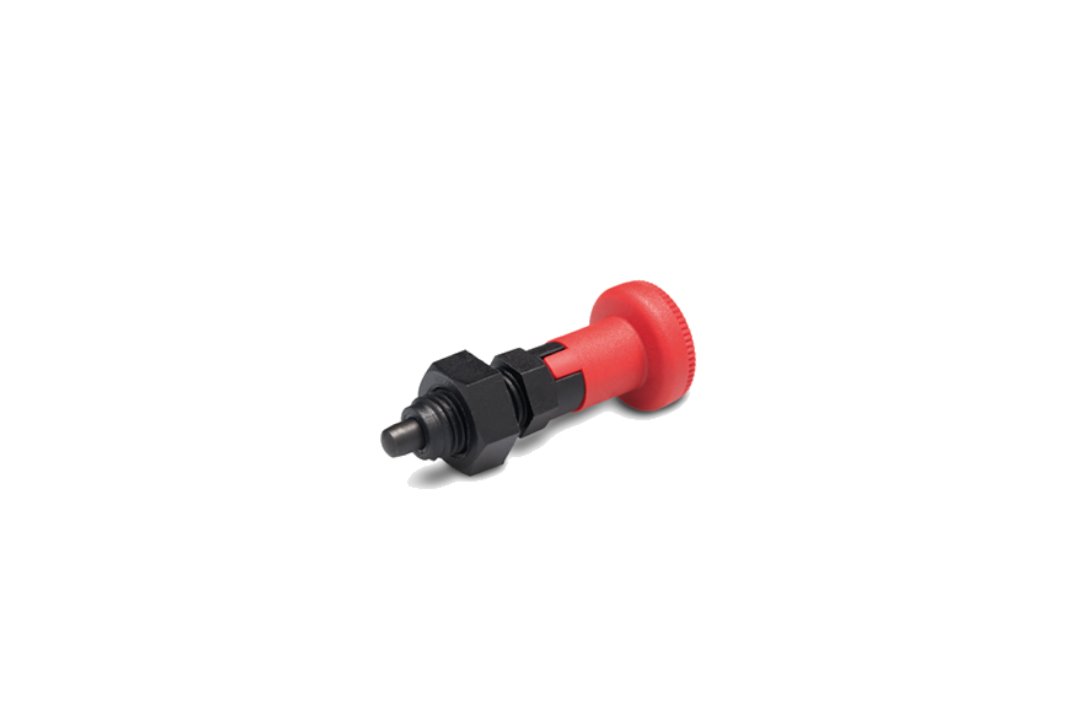

- Typ PMT.101-AK: trzpień stalowy, oksydowany na czarno, z przeciwnakrętką (dostarczana niezamontowana)
- Korpus gwintowany: wzmocniony włóknami szklanymi SUPER-Technopolimer na bazie poliamidu (PA)
- Trzpień: stal hartowana, oksydowana na czarno lub stal nierdzewna AISI 303. Sugerowana tolerancja otworu montażowego = H7
- Gałka: wysokoudarowy technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat
- Sprężyna: stal nierdzewna AISI 302
- Przeciwnakrętka: wzmocniony włóknami szklanymi SUPER-technopolimer na bazie poliamidu (PA)
- Korpus trzpienia z SUPER-technopolimeru znacząco redukuje czynnik tarcia, przez co nie jest wymagane dodatkowe smarowanie
- Trzpienie ustalające wytrzymują serię cykli czyszczenia rozpuszczalnikami i innymi czynnikami chemicznymi, co czyni je odpowiednimi do stosowania w przemyśle farmaceutycznym lub spożywczym
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | PMT.101-5-M10x1-AK |
| Średnica otworu H7 | 5 mm |
| d1 | M 10x1 |
| L | 29 mm |
| D | 21 mm |
| l | 17 mm |
| l1 | 5 mm |
| l2 | 5 mm |
| l3 | 7 mm |
| s | 12 mm |
| s2 | 16 mm |
| [N]* | 7 |
| [N]# | 17 |
| Maks. moment siły dokręcenia | 5 Nm |
| Obciążenie statyczne niszczące F | 2300 N |
| Waga | 0,023 kg |
Sposób działania
Warianty wykonania:
- Typ PMT.101-A: trzpień stalowy, oksydowany na czarno, bez przeciwnakrętki
- Typ PMT.101-AK: trzpień stalowy, oksydowany na czarno, z przeciwnakrętką (dostarczana niezamontowana).
- Typ PMT.101-SST-A: trzpień ze stali nierdzewnej AISI 303, bez przeciwnakrętki.
- Typ PMT.101-SST-AK: trzpień ze stali nierdzewnej AISI 303, z przeciwnakrętką (dostarczana niezamontowana)
