Opis produktu
Właściwości i zastosowanie:

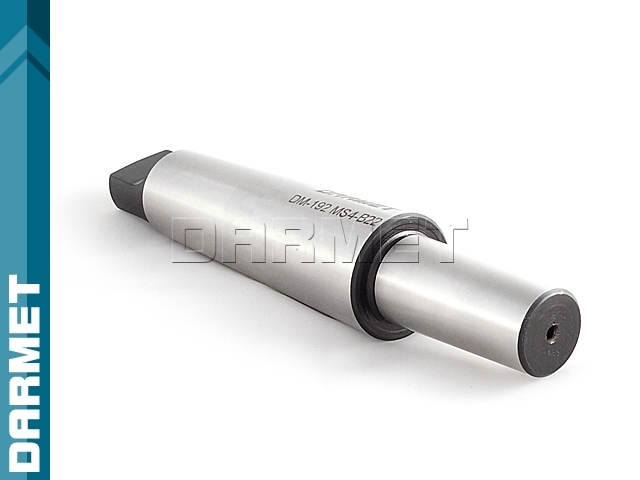

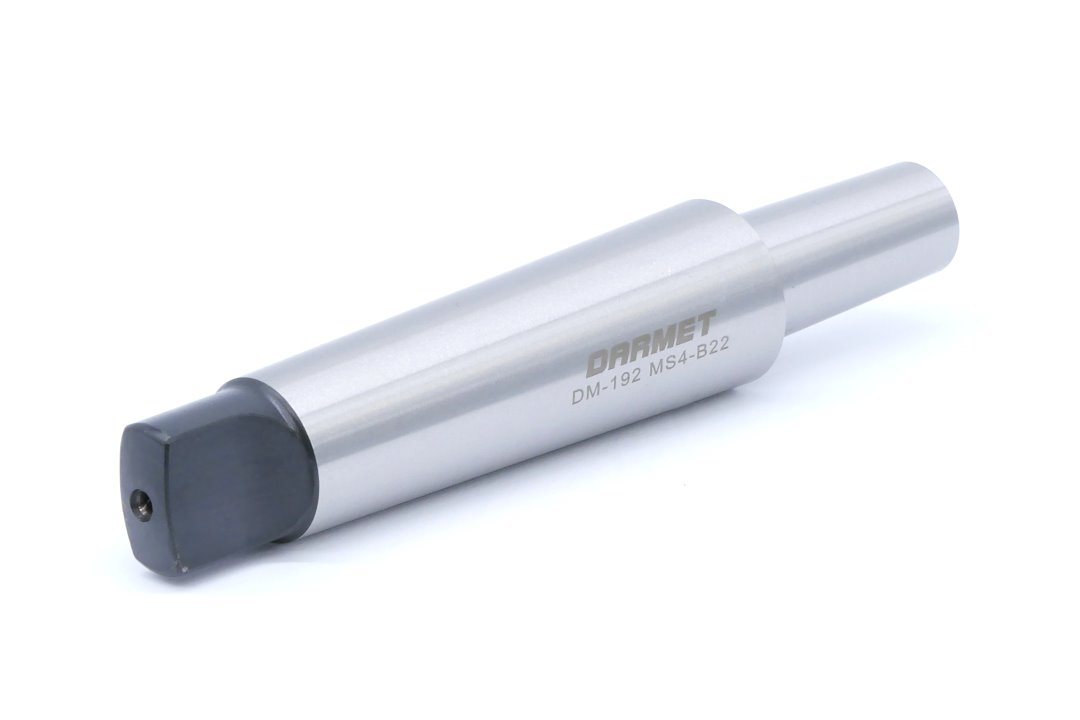

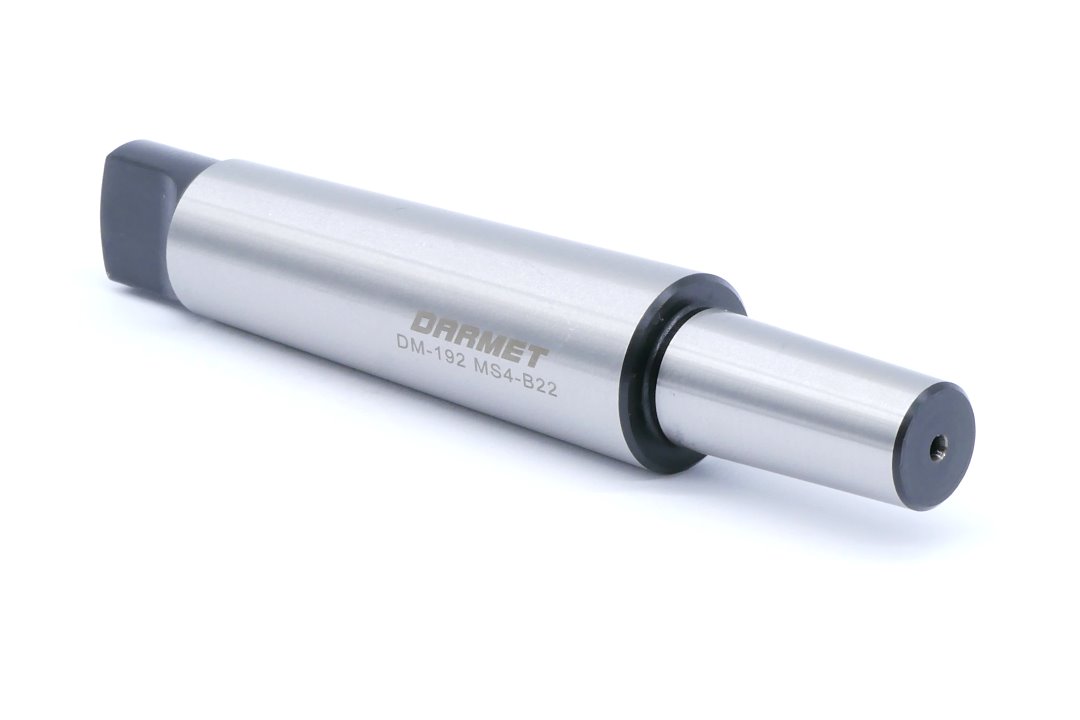

- Trzpień wiertarski Morse z płetwą (DIN228-B) do uchwytów wiertarskich ze stożkiem wewnętrznym wg DIN238.
- Wykorzystywany do mocowania uchwytów wiertarskich ze stożkiem B22 w wiertarkach kolumnowych, tokarkach i innych obrabiarkach.
- Do usunięcia trzpienia z gniazda wrzeciona służą wybijaki klinowe.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| K (Morse) | MK4 |
| K1 (DIN 238) | B22 |
| d | 21,793 mm |
| L | 172 mm |
| Waga | 0,7 kg |
Czy wiesz, że ...?
Na początku XX wieku Arthur Irving Jacobs opracował nowoczesny uchwyt wiertarski. Po obiciu sobie kostek na jednym z uchwytów starego typu regulowanych kluczem, opracował on uchwyt, w którym szczęki poruszały się osiowo w nachylonych szczelinach. Jego patent z 1902 roku zawiera szczegółowe informacje na temat tego mechanizmu[ Termin „uchwyt wiertarski” najwyraźniej nie pochodzi od niego, ale jego nowa konstrukcja już dawno wyparła wszystkie wcześniejsze typy, które nie posiadały kątowego ruchu szczęk i zewnętrznej tulei, którą można obecnie znaleźć we wszystkich popularnych uchwytach wiertarskich.
Na początku XX wieku Arthur Irving Jacobs opracował nowoczesny uchwyt wiertarski. Po obiciu sobie kostek na jednym z uchwytów starego typu regulowanych kluczem, opracował on uchwyt, w którym szczęki poruszały się osiowo w nachylonych szczelinach. Jego patent z 1902 roku zawiera szczegółowe informacje na temat tego mechanizmu[ Termin „uchwyt wiertarski” najwyraźniej nie pochodzi od niego, ale jego nowa konstrukcja już dawno wyparła wszystkie wcześniejsze typy, które nie posiadały kątowego ruchu szczęk i zewnętrznej tulei, którą można obecnie znaleźć we wszystkich popularnych uchwytach wiertarskich.
Zobacz informacje techniczne o stożkach wiertarskich
