Opis produktu
Właściwości i zastosowanie:

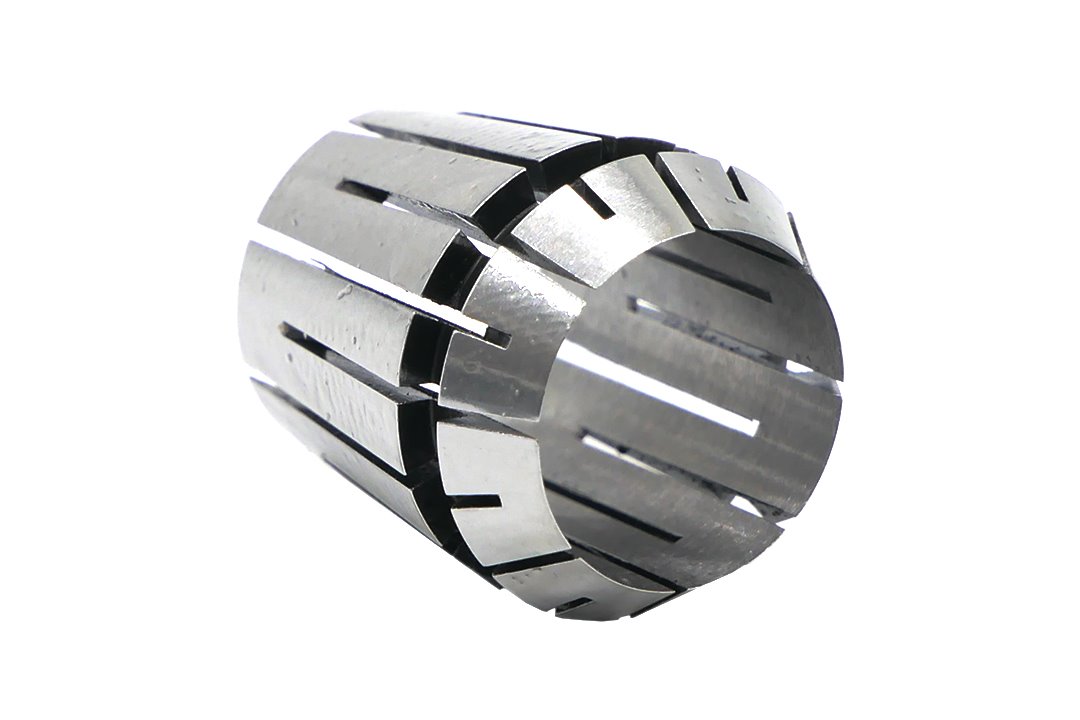

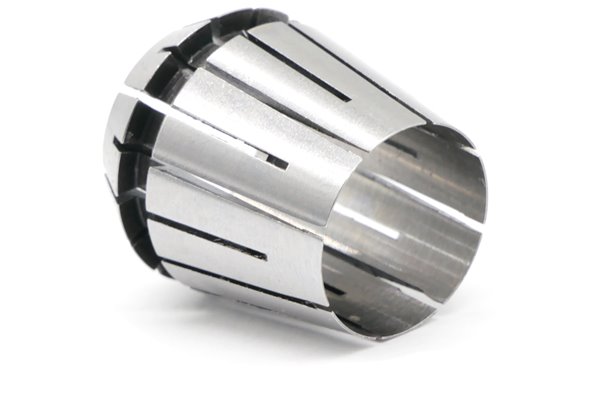

🔹 Tulejka zaciskowa ER20 do narzędzi z chwytem walcowym.
🔹 Średnica mocowania: 13,5 - 14 mm.
🔹 Wykonana z wysokiej jakości stali, odporna na ścieranie i odkształcenia.
🔹 Nakrętki ER stosuje się do klinowania i zaciskania koszyczka, a rowki pozwalają na sprężynowanie tulejki.
🔹 Wersja Oversize – umożliwia mocowanie narzędzi o nieco większej średnicy, eliminując konieczność stosowania niestandardowych tulejek.
🔹 Tulejka pasuje do oprawek zaciskowych ER20.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| L | 26,3 mm |
| D | 21 mm |
| d | 14 mm |
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
✅ Tulejkę włożyć pod kątem do nakrętki✅ Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
✅ Wcisnąć tulejkę do nakrętki (rys. B)
✅ Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia
