Opis produktu
Właściwości i zastosowanie:
- Oprawka zaciskowa przelotowa przeznaczona do mocowania narzędzi z cylindrycznym chwytem ze ścięciem (Weldon), np. frezów.
- Do dokręcania i odkręcania służy śruba blokująca M8x10.
- Widoczne oznaczenie na kołnierzu oprawki dla łatwego rozpoznania i doboru narzędzia.
- Oprawki HSK są narzędziami precyzyjnymi, dlatego też są dokładnie wyważane w klasie G2,5/25000RPM.
- Przeznaczone do pracy w automatycznych obrabiarkach CNC do obróbki precyzyjnej oraz HSC (High Speed Cutting).
- Przystosowana do dużych prędkości obrotowych.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa (nie wchodzi w skład zestawu).
- Zdjęcia poglądowe.

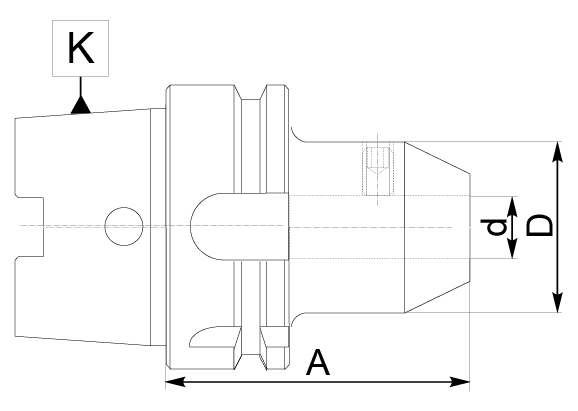

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt (K) | HSK63 |
| D | 28 mm |
| d | 8 mm |
| A | 65 mm |
| Śruba blokująca | M8x10 |
| Nr katalogowy | 0642 178 853 107 |
Czy wiesz, że ...?
Zimą 1918 roku Carl A. Bergstrom otworzył firmę Weldon Tool Co. w Cleveland. Pracując w swoim sklepie na szczycie Blackstone Building, opracował nowy rodzaj frezów trzpieniowych, z rowkiem spiralnym 30°. Narzędzie cięło jak szalone. Jednak Bergstrom szybko zdał sobie sprawę, że jego uchwyt narzędziowy nie ma wystarczającej siły chwytania, aby utrzymać frez walcowo-czołowy, ponieważ obracał się on w uchwycie. W furii chwycił to nowomodne narzędzie i zeszlifował na płasko kawałek powierzchni na jego boku, dając śrubie mocującej możliwość dociśnięcia narzędzia w gnieździe oprawki. Tak właśnie Bergstrom wynalazł trzpień z chwytem Weldon.
Zimą 1918 roku Carl A. Bergstrom otworzył firmę Weldon Tool Co. w Cleveland. Pracując w swoim sklepie na szczycie Blackstone Building, opracował nowy rodzaj frezów trzpieniowych, z rowkiem spiralnym 30°. Narzędzie cięło jak szalone. Jednak Bergstrom szybko zdał sobie sprawę, że jego uchwyt narzędziowy nie ma wystarczającej siły chwytania, aby utrzymać frez walcowo-czołowy, ponieważ obracał się on w uchwycie. W furii chwycił to nowomodne narzędzie i zeszlifował na płasko kawałek powierzchni na jego boku, dając śrubie mocującej możliwość dociśnięcia narzędzia w gnieździe oprawki. Tak właśnie Bergstrom wynalazł trzpień z chwytem Weldon.
Informacje techniczne: chwyt HSK (DIN69893)
