Opis produktu
Właściwości i zastosowanie:
- Oprawka narzędziowa do tulejek zaciskowych ER16.
- Narzędzie z chwytem VDI (DIN69880).
- Narzędzie wykonane z hartowanej stali o twardości HRC 52 ± 2.
- Powierzchnia zębów oraz wałka szlifowana (Ra 0,3).
- Oprawki narzędziowe posiadają gwint do zewnętrznego chłodziwa.

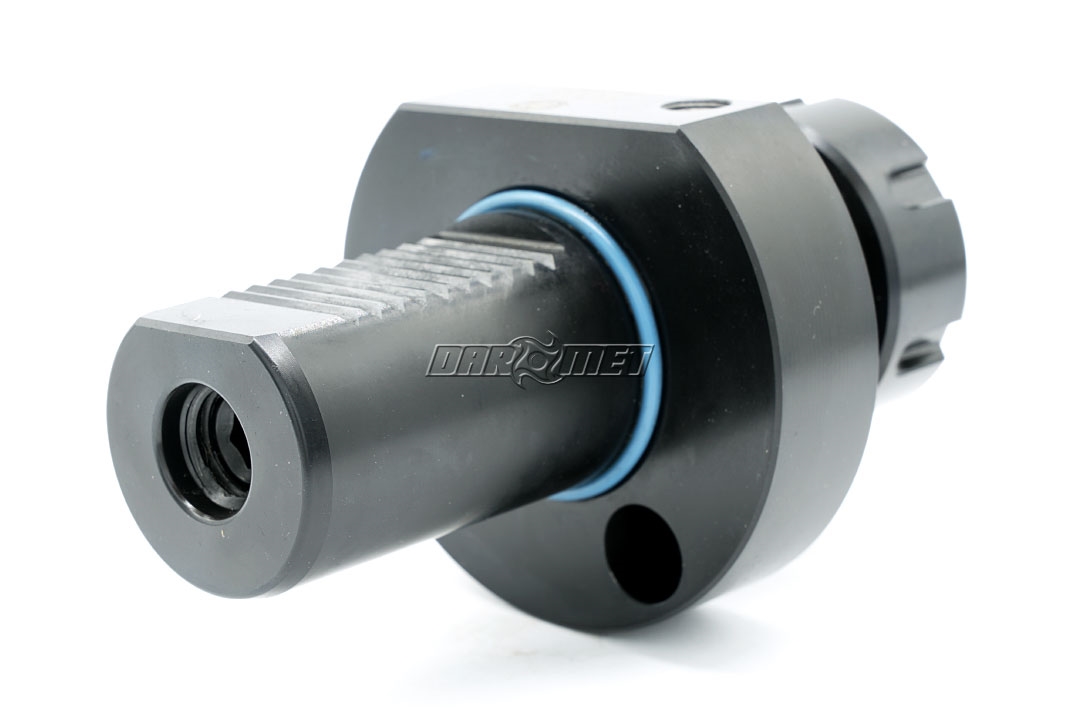

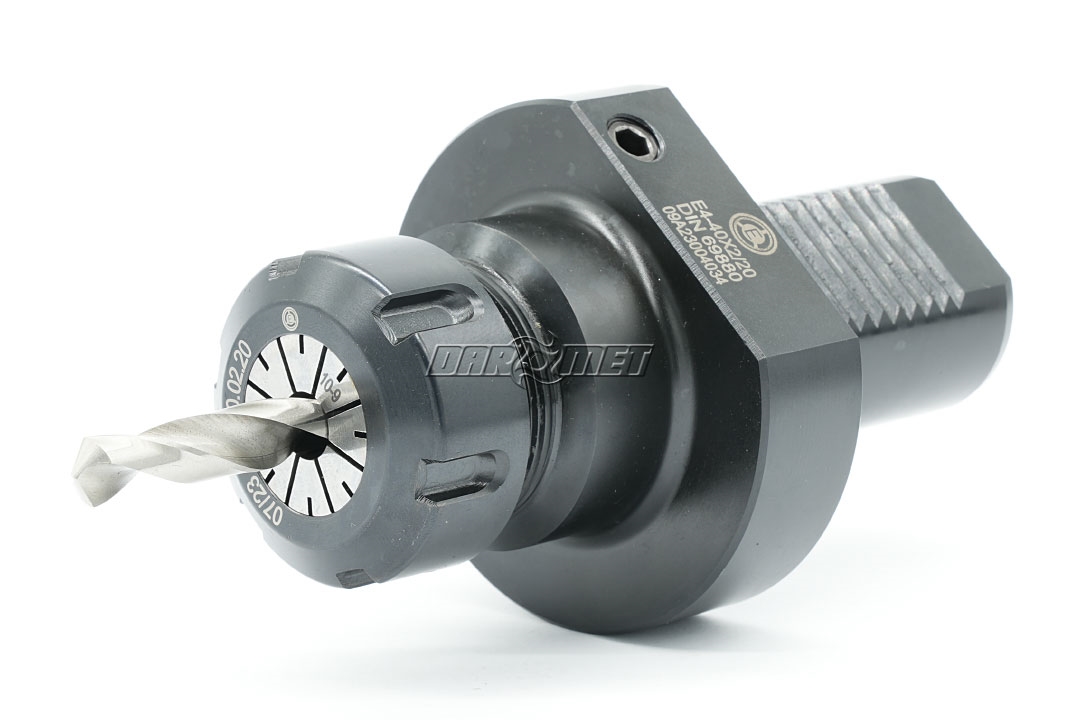

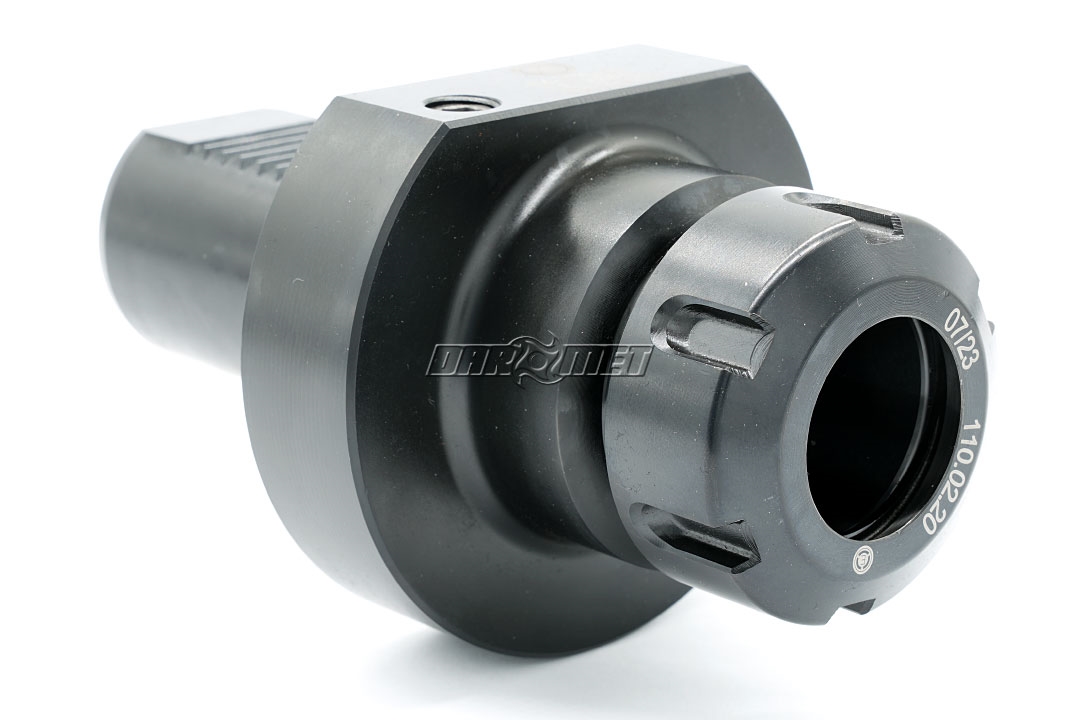

- Uwaga: zdjęcie poglądowe. W oprawkach VDI ER16 nakrętka jest. sześciokątna.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 x d2 | 16 mm x ER16 |
| A | 50 mm |
| L2 | 32 mm |
| L3 | 13 mm |
| h1 | 18 mm |
| h2 | 18 mm |
| d6 | 40 mm |
| d10 | 28 mm |
| Zakres mocowania | 1 - 10 mm |
| Nr katalogowy | 169.02.10.50 |
Informacje techniczne: chwyt VDI (DIN69880)
Dostępności są informacyjne na podstawie danych z firmy EROGLU i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
