Opis produktu
Właściwości i zastosowanie:

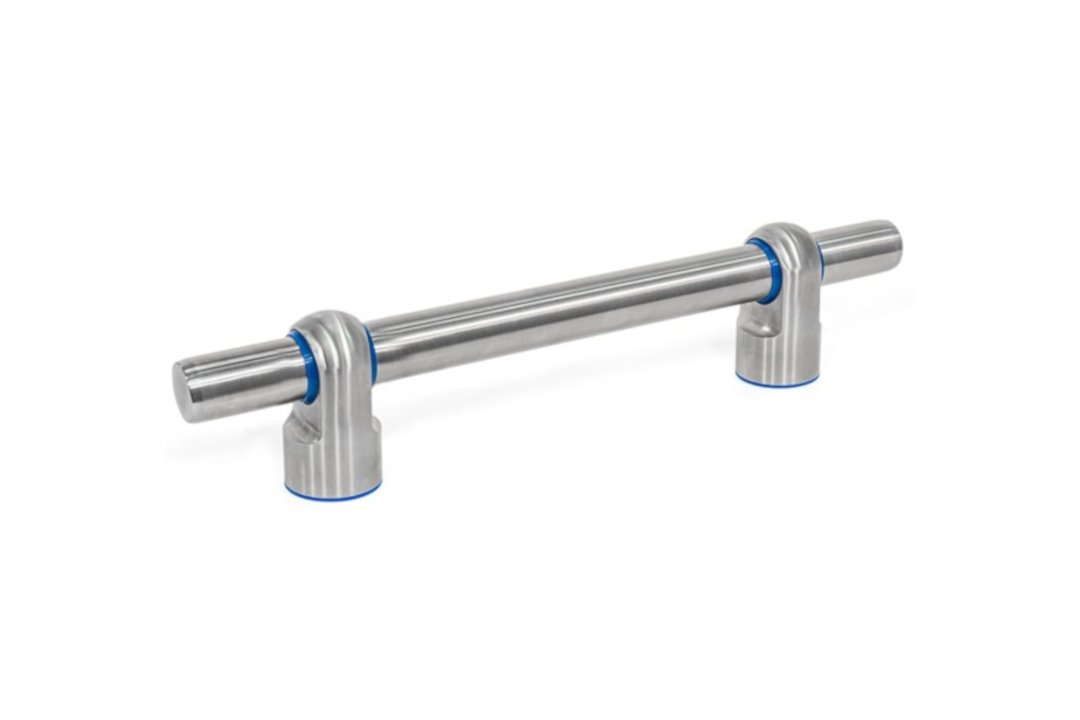

Uchwyty rurowe GN 3330 spełniają zasady testowania DGUV i są przeznaczone do użytku w obszarach wymagających zachowania wysokiego poziomu higieny. Uszczelnienie na powierzchni dociskowej pozwala na instalację bez pustych przestrzeni. Wysoka jakość wykończenia powierzchni, konstrukcja bez ostrych załamań krawędzi oraz zagłębień zapobiega gromadzeniu się brudu i ułatwia czyszczenie.
Wsporniki uchwytu są dostarczane luzem i mocowane za pomocą zintegrowanego klina blokującego na profilu rurowym. Rozstaw wsporników może być regulowany w zależności od potrzeb, ale nie może być mniejszy niż minimalna odległość „a”, gdyż profil rurowy może mieć zbyt małą średnicę w obszarze krawędzi.
W celu uzyskania większej sztywności lub nośności uchwytu można zastosować dodatkowe wsporniki pośrednie. Są one dostępne pod oznaczeniem GN 3331.
Składniki zestawu
Profil rurowy
- Stal nierdzewna AISI 304 NI
- Szlifowane, wykończone na mat (Ra < 0,8 μm) MT
Wsporniki uchwytu
- Stal nierdzewna AISI 304
- wykończony na mat (Ra < 0,8 µm)
Pierścień uszczelniający i zgarniacz
TPU T
- Kolor niebieski
- Temperatura pracy -20 °C do +110 °C
- twardość 95 ±5 wg skali Shore A
- Zgodny z FDA
Klin blokujący
- Mosiądz
Wkręt dociskowy
- Stal nierdzewna
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 3330-NI-30-600-MT-T |
| d 1 | 30 mm |
| długość l | 600 mm |
| a min. | 70 mm |
|
b |
27.5 mm |
| d 2 | M 10 |
| d 3 | 46 mm |
| d 4 | 46.6 mm |
| d 5 | 42 mm |
| d 6 | 8 mm |
| h 1 | 60 mm |
| h 2 | 84 mm |
| m | 13.5 mm |
| A/F | 5 |
| t min. | 20 mm |
| Waga | 2,006 kg |
