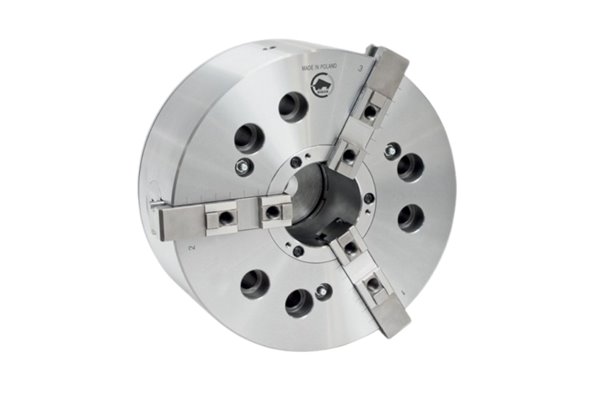

Opis produktu
Właściwości i zastosowanie:
- Materiał: elementy uchwytu wykonane ze stali stopowej zapewniającej wytrzymałość i odporność na zużycie
- System szczęk: wymienne szczęki z zazębieniem skośnym, zabezpieczone przed wypadnięciem dzięki systemowi Autoblok
- System wymiany szczęk: szybka wymiana szczęk przy użyciu klucza, bez demontażu uchwytu
- Korpus: nawęglany i hartowany do twardości 60 HRC, niski profil poprawiający przestrzeń roboczą
- Dokładność: precyzyjne wykonanie elementów roboczych gwarantujące powtarzalność mocowania
- Przeznaczenie: mocowanie wałków, tulei i detali cylindrycznych na tokarkach konwencjonalnych i CNC
- Trwałość: odporność na zużycie i długi okres użytkowania, idealny do produkcji seryjnej
- Kompatybilność: pasuje do większości standardowych tokarek i obrabiarek CNC
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | 2305-400-128 |
| Nr produktu | 352305150300 |
| A | 400 mm |
| B | 131 mm |
| C | 135 mm |
| D H6 | 300 mm |
| E | 6 mm |
| F | 235 mm |
| G | 6xM20 |
| H | 32 mm |
| J | 25 mm |
| K | 130 mm |
| L max. | M138x2 |
| M(max. skok tulei) | 28 mm |
| O | 40 mm |
| P | 128 mm |
| R | 164 mm |
| S (podziałka zębów) | 5,5 mm |
| T | 3 mm |
| U min. | 3 mm |
| U max. | 31 mm |
| a (max. skok szczęki) | 10 mm |
| b | 26 mm |
| c | 55 mm |
| d | M12 |
| e | 54 mm |
| f | 125 mm |
| g | 12 mm |
| h | 32 mm |
| Typ szczęk | RHU 315 |
| Max. siła ciągnąca | 80 kN |
| Max. siła mocowania | 160 kN |
| Max. prędkość | 2500 rpm |
| Moment bezwładności | 4 kgm2 |
| Waga | 112 kg |
