Opis produktu
Właściwości i zastosowanie:

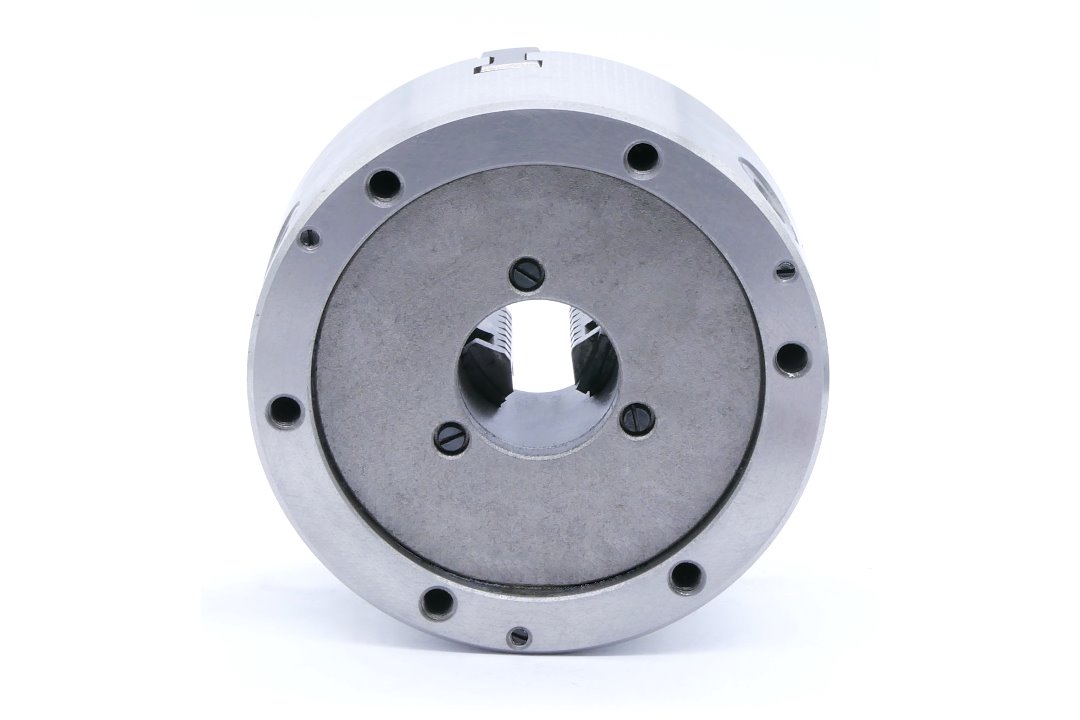

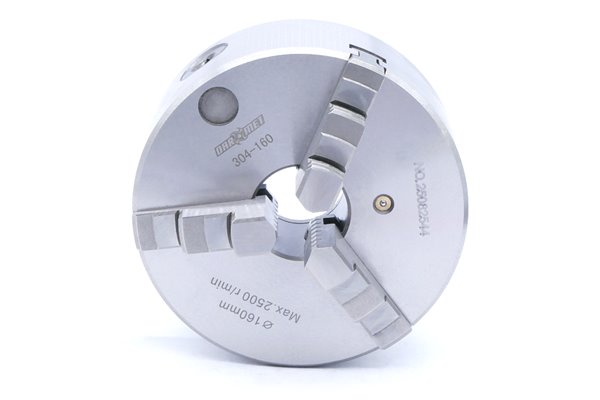

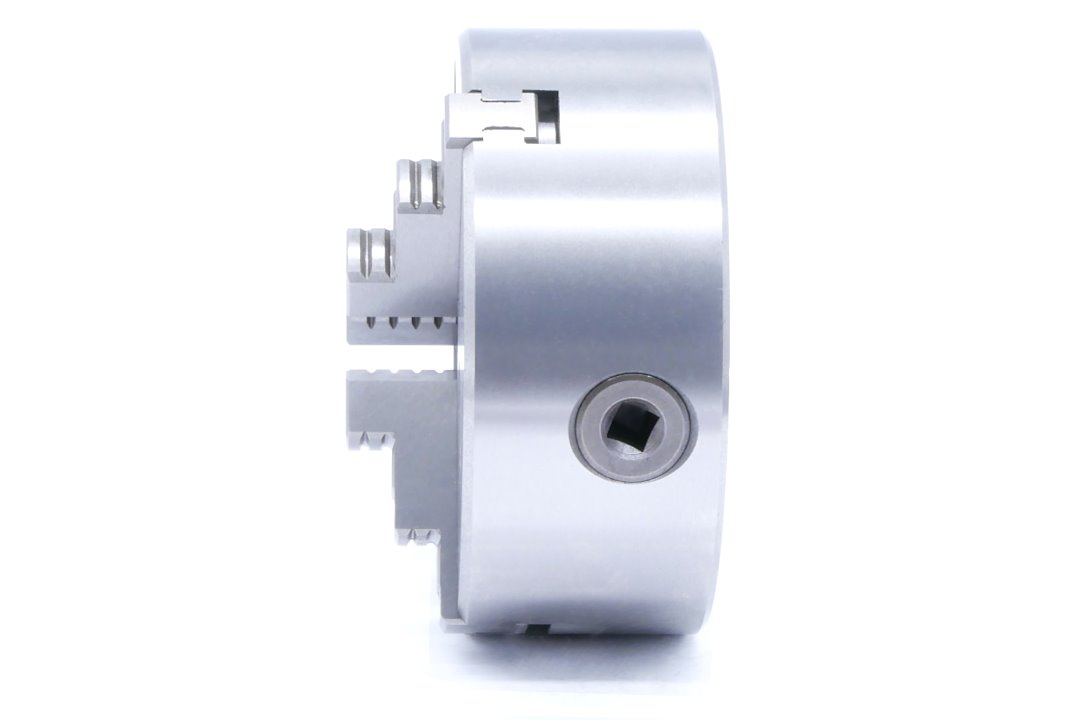

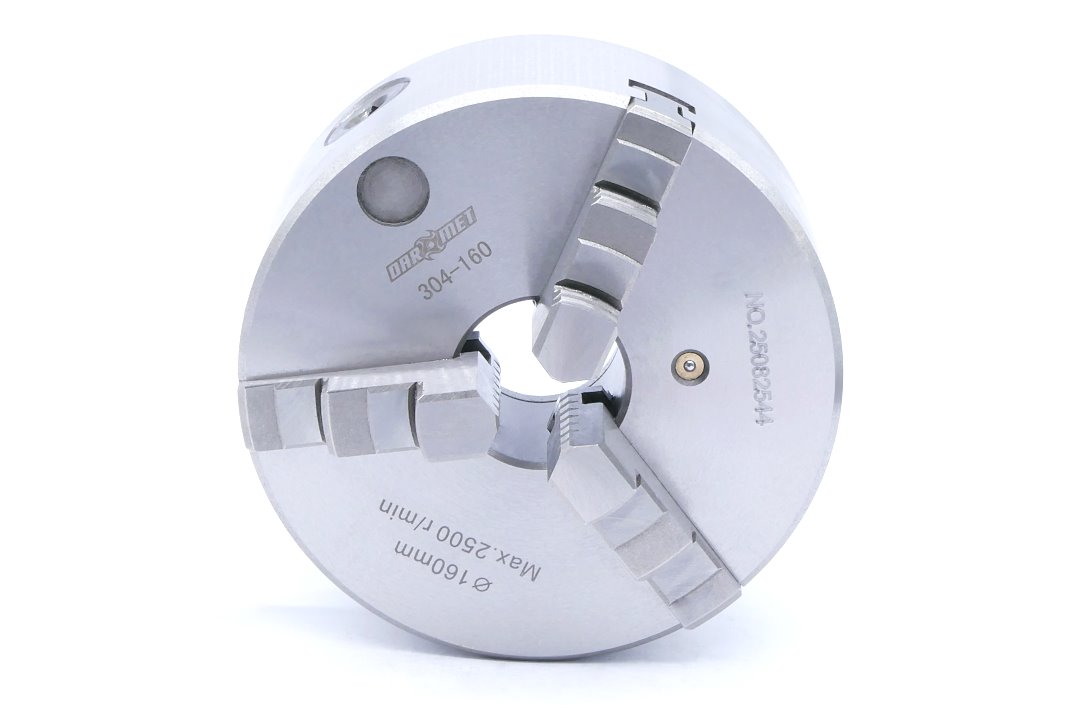

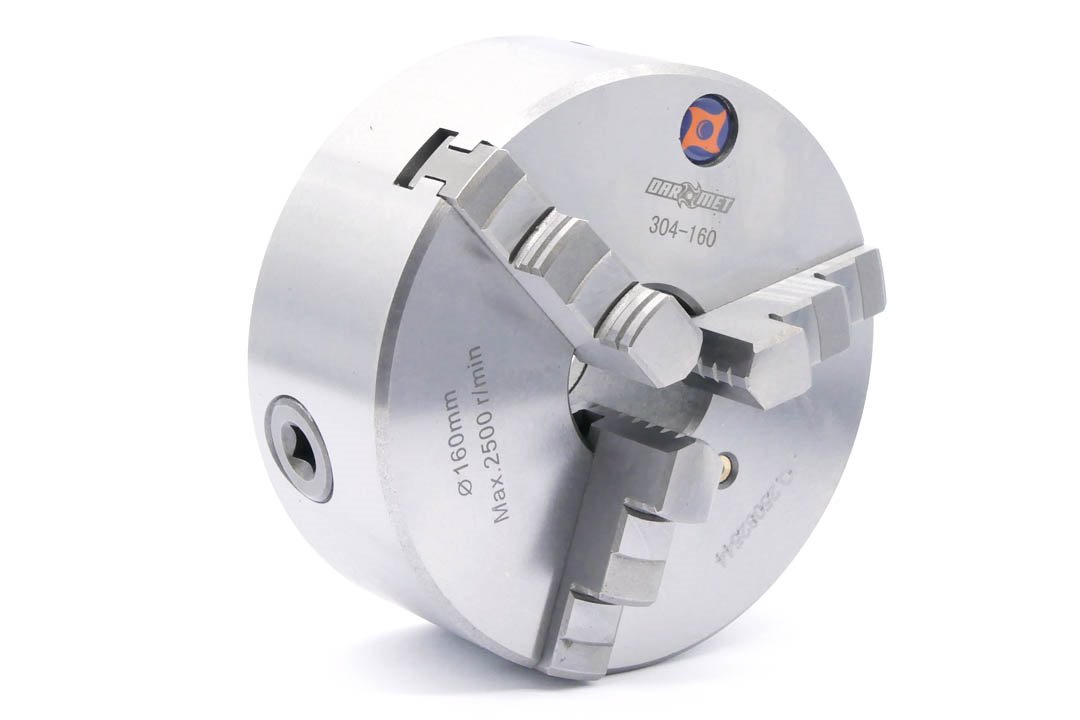

- Uniwersalny uchwyt tokarski samocentrujący 3-szczękowy przeznaczony do mocowania na tokarkach, frezarkach oraz stołach obrotowych
- Mocowanie uchwytu na tarczę zabierakową zgodną z normą DIN 6350, co zapewnia kompatybilność z różnymi modelami tokarek
- Korpus wykonany z żeliwa wysokiej jakości doskonale tłumiącęgo drgania, co gwarantuje stabilną i precyzyjną obróbkę
- Uchwyt tokarski doskonale sprawdza się przy pracy z niskimi prędkościami obrotowymi i znajduje zastosowanie nie tylko w tokarkach, ale również we frezarkach, podzielnicach oraz wiertarkach, stanowiąc alternatywnę dla imadeł.
- Pasuje do szczęk tokarskich firmy Bison
- Precyzyjnie szlifowane powierzchnie robocze zwiększają trwałość uchwytu tokarskiego oraz gwarantują wysoką dokładność i powtarzalność mocowania detali
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 160 mm |
| B | 64 mm |
| C | 4 mm |
| D | 125 mm |
| E | 42 mm |
| F | 140 mm |
| G (Ilość śrub) | 6xM10 mm |
| J | 32 mm |
| Obroty max. | 3000 Obr./min. |
| Waga | 9 kg |

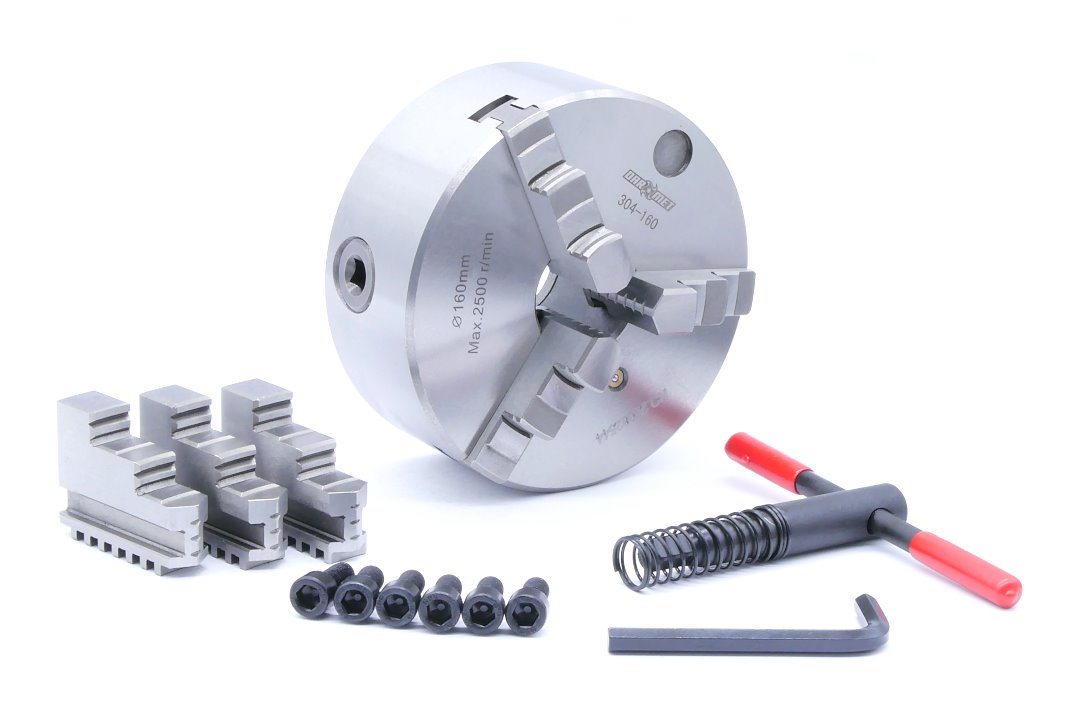

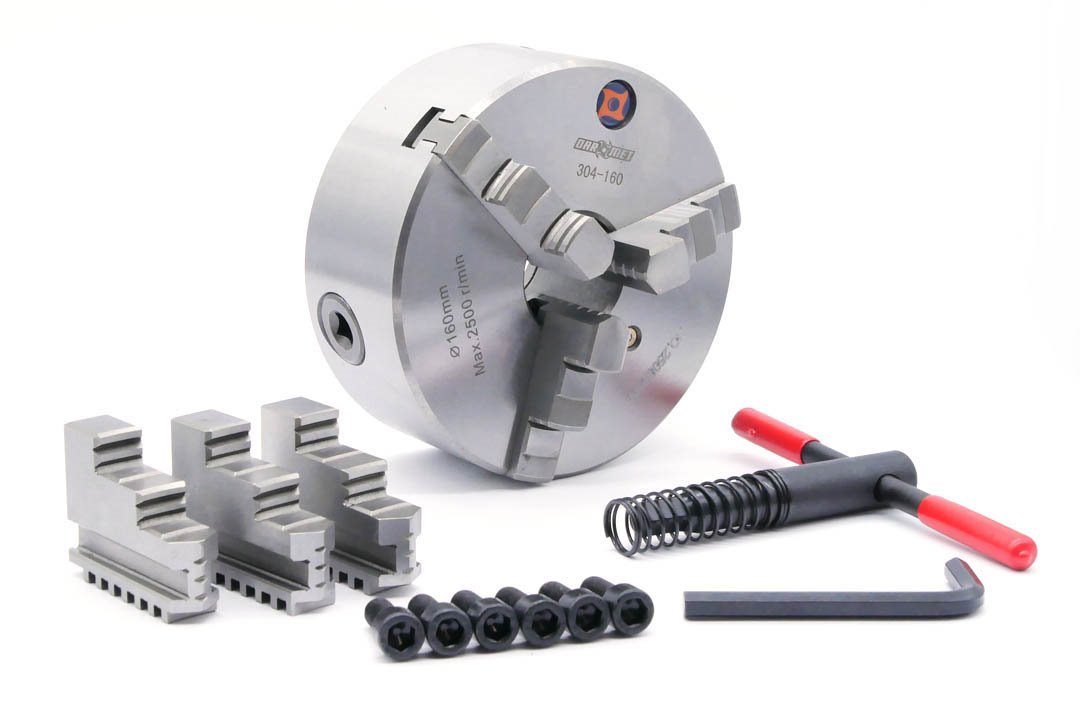

Wyposażenie:
- uchwyt
- klucz
- komplet szczęk zewnętrznych
- komplet szczęk wewnętrznych
- śruby mocujące
- instrukcja obsługi
Zakres mocowania:
| Parametr | Wartość |
|---|---|
| Wielkość uchwytu | 160 |
| Szczęki jednolite | |
| d1 | 4 - 64 mm |
| d2 | 42 - 100 mm |
| d3 max. | 94 - 154 mm |
| d4 max. | 50 - 107 mm |
| d5 max. | 98 - 160 mm |
| Szczęki dzielone | |
| d1 | 3 - 64 mm |
| d2 | 42 - 97 mm |
| d3 max. | 88 - 146 mm |
| d4 max. | 62 - 121 mm |
| d5 max. | 115 - 160 mm |
