Opis produktu
Właściwości i zastosowanie:

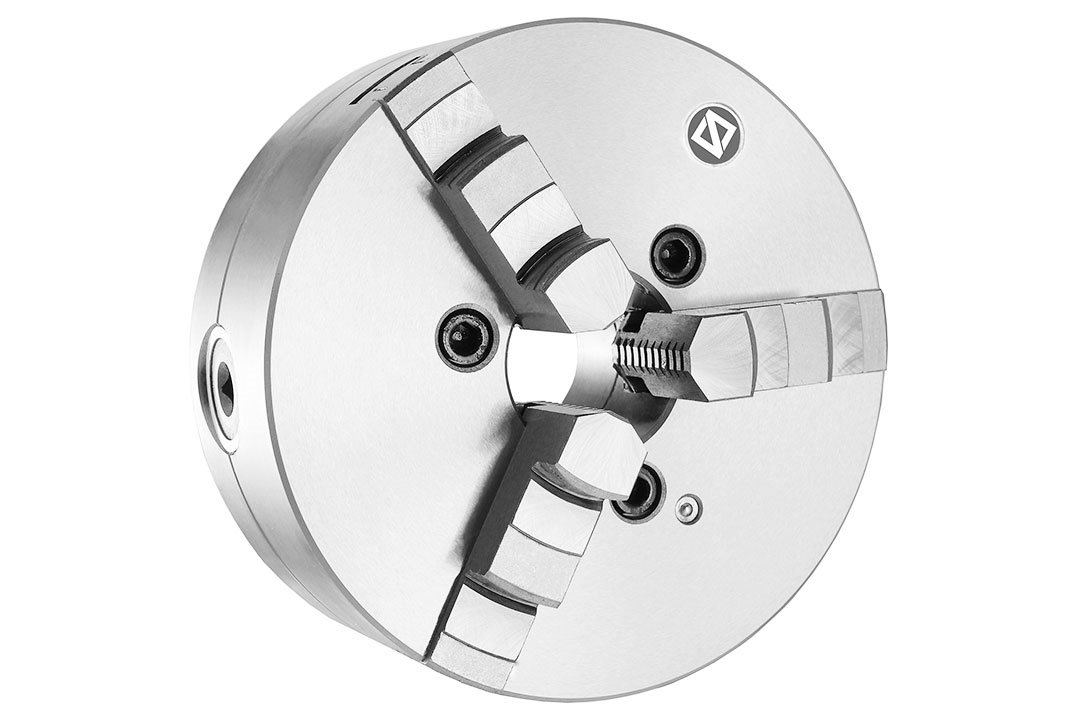

- Uchwyt tokarski to kluczowy element wyposażenia tokarek, odpowiedzialny za wprawianie w ruch detali osadzonych w szczękach tokarskich.
- Wytrzymały korpus ze stali gwarantuje dłuższą żywotność, zwiększoną sztywność oraz wysoką odporność uchwytu na intensywne użytkowanie.
- Uchwyt wyposażony w szczęki jednolite.
- Osadzenie bagnetowe typu C wg DIN 55027 - sprawdź tarcze zabierakowe.
- Produkt idealnie sprawdza się przy obróbce z wyższymi prędkościami obrotowymi i znajduje zastosowanie nie tylko w tokarkach, ale również we frezarkach, podzielnicach oraz wiertarkach, pełniąc funkcję alternatywną dla imadeł.
- Uchwyt tokarski to niezastąpione narzędzie zarówno w warsztatach przemysłowych, jak i w zastosowaniach hobbystycznych.
- Odpowiednik uchwytu tokarskiego Bison 3534-315.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A (Ø) [mm] | 315 |
| Stożek | 8 |
| B [mm] | 96,2 |
| D [mm] | 139,7 |
| E [mm] | 103 |
| F [mm] | 171,4 |
| Obroty max. | 2800 obr./min |
| Waga | 51,0 kg |
Wyposażenie:
- uchwyt tokarski
- szczęki jednolite zewnętrzne
- szczęki jednolite wewnętrzne
- klucz
- śruby mocujące
Zakres mocowania:
| Wielkość uchwytu | Szczęki jednolite | Szczęki dzielone | ||||||||
| d1 | d2 | d3 max. | d4 max. | d5 max. | d1 | d2 | d3 max. | d4 max. | d5 max. | |
| 080 | 2 - 27 | 22 - 46 | 45 - 69 | 25 - 50 | 48 - 71 | - | - | - | - | - |
| 100 | 3 - 33 | 25 - 56 | 56 - 87 | 32 - 62 | 62 - 83 | - | - | - | - | - |
| 125 | 3 - 50 | 34 - 74 | 72 - 115 | 39 - 83 | 80 - 125 | 3 - 50 | 34 - 76 | 75 - 118 | 52 - 96 | 95 - 125 |
| 160 | 4 - 64 | 42 - 100 | 94 - 154 | 50 - 107 | 98 - 160 | 3 - 64 | 42 - 97 | 88 - 146 | 62 - 121 | 115 - 160 |
| 200 | 4 - 90 | 52 - 135 | 120 - 202 | 60 - 145 | 130 - 200 | 4 - 90 | 50 - 130 | 105 - 190 | 72 - 156 | 133 - 200 |
| 250 | 5 - 118 | 62 - 174 | 145 - 256 | 77 - 188 | 86 - 197 | 5 -118 | 58 - 165 | 125 - 235 | 86 - 197 | 160 - 250 |
| 315 | 10 - 131 | 78 - 200 | 172 - 299 | 90 - 215 | 190 - 315 | 10 - 131 | 65 - 182 | 145 - 265 | 103 - 226 | 190 - 315 |
