Opis produktu
Właściwości i zastosowanie:

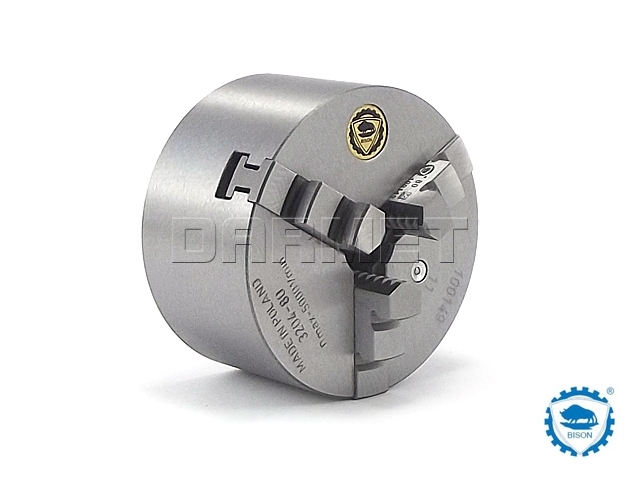

- Uchwyt tokarski 80 mm 3-szczękowy Bison-Bial jest doskonałym wyborem zarówno dla profesjonalistów, jak i dla amatorów zajmujących się obróbką skrawaniem. Świetnie sprawdzi się przy różnych pracach tokarskich, zapewniając precyzyjne i bezpieczne mocowanie elementów. Dzięki swojej wszechstronności może być używany w szerokim zakresie aplikacji, od produkcji seryjnej po indywidualne projekty.
- Uniwersalny uchwyt samocentrujący przeznaczony do mocowania na:
- Mocowanie płaskie DIN 6350.
- Korpus wykonany z żeliwa wysokiej jakości.
- Szlifowane powierzchnie robocze zapewniają dłuższy okres eksploatacji z zachowaniem dokładności i powtarzalności.

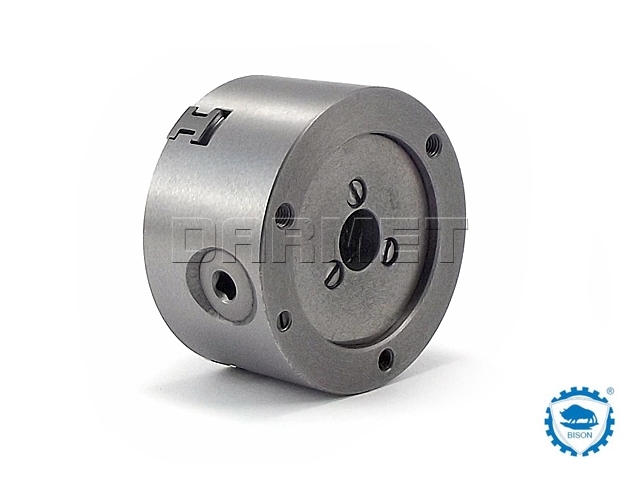

- Montowane na wrzecionie obrabiarki przy pomocy tarczy zabierakowej na tylnej części uchwytu.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 80 mm |
| B | 44 mm |
| B1 | - |
| C | 3 mm |
| DH7 | 56 mm |
| E | 16 mm |
| F | 67 mm |
| G | 3 x M6 |
| J | 13 mm |
| L | - |
| Waga | 1,5 kg |
Czy wiesz, że ...?
W 1840 r. Simon Fairman opatentował pierwszy ręcznie obsługiwany uchwyt tokarski. W 1848 roku opatentowany przez Fairmana uchwyt był produkowany przez firmę Oliver Snow & Co; do 1856 roku uchwyt był produkowany przez firmę J. W. Fairman & Co. W 1862 roku mechanik Austin F. Cushman - który był zięciem Simona Fairmana - pożyczył pieniądze od Samuela Woodruffa z Woodruff & Beach Iron Works, kupił małą tokarkę, ustawił ją z napędem nożnym w sypialni swojej kamienicy i zaczął produkować uchwyty spiralne w oparciu o patent Fairmana. Cushman wprowadził ulepszenia do projektu, jak widać w jego patencie z 1865 roku. Od 1862 r. do rejestracji w 1885 r. firma działała pod nazwą A. F. Cushman.
W 1840 r. Simon Fairman opatentował pierwszy ręcznie obsługiwany uchwyt tokarski. W 1848 roku opatentowany przez Fairmana uchwyt był produkowany przez firmę Oliver Snow & Co; do 1856 roku uchwyt był produkowany przez firmę J. W. Fairman & Co. W 1862 roku mechanik Austin F. Cushman - który był zięciem Simona Fairmana - pożyczył pieniądze od Samuela Woodruffa z Woodruff & Beach Iron Works, kupił małą tokarkę, ustawił ją z napędem nożnym w sypialni swojej kamienicy i zaczął produkować uchwyty spiralne w oparciu o patent Fairmana. Cushman wprowadził ulepszenia do projektu, jak widać w jego patencie z 1865 roku. Od 1862 r. do rejestracji w 1885 r. firma działała pod nazwą A. F. Cushman.
Zakres mocowania w uchwycie tokarskim 3204:
| Wielkość uchwytu [mm] | Szczęki jednolite twarde | ||||
|---|---|---|---|---|---|
| 80 | d1 [mm] | d2 [mm] | d3 [mm] | d4 [mm] | d5 [mm] |
| 2 - 27 | 25 - 50 | 48 - 71 | 22 - 46 | 45 - 69 | |

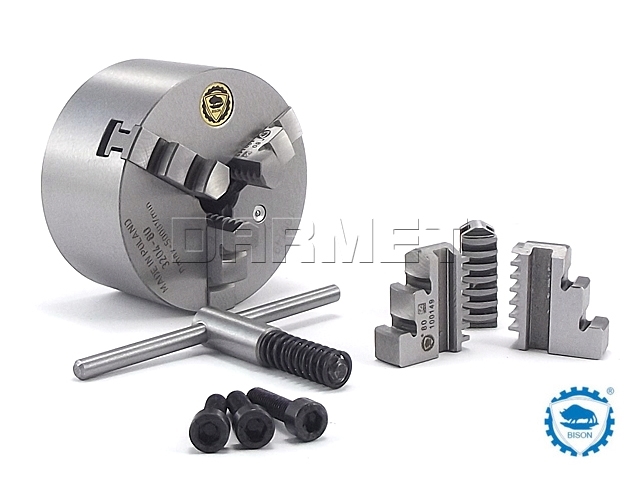

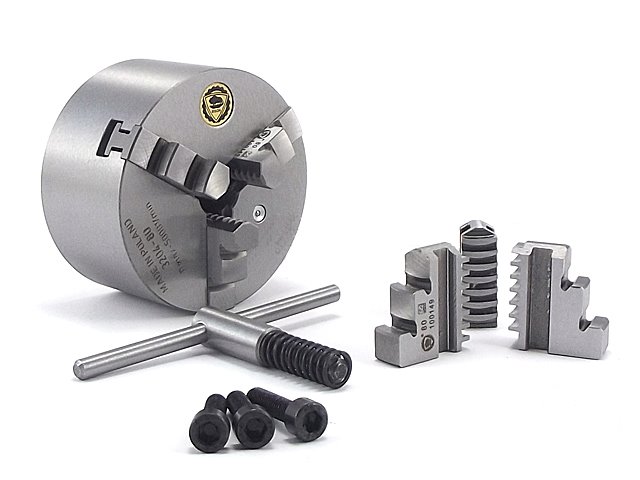

Wyposażenie:
- uchwyt tokarski
- szczęki jednolite zewnętrzne
- szczęki jednolite wewnętrzne
- klucz
Dostępności są informacyjne na podstawie danych z firmy BISON BIAL i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
