Opis produktu
Właściwości i zastosowanie:

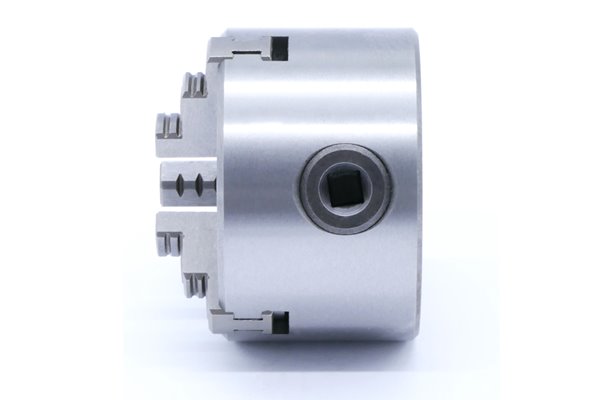

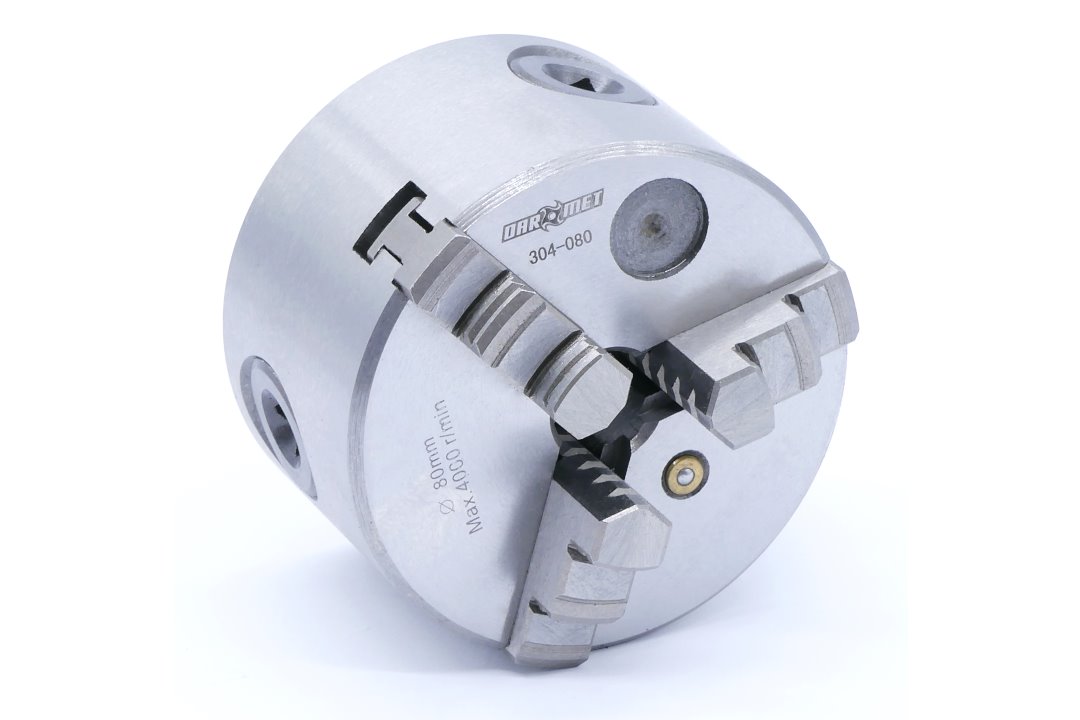

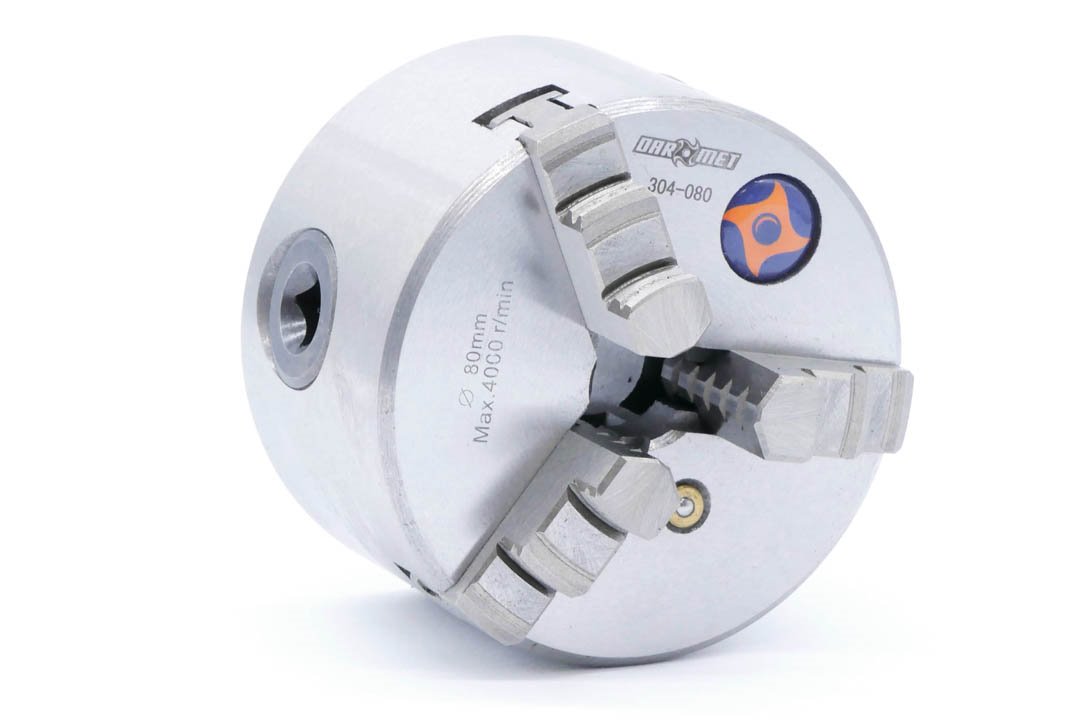

- Uniwersalny uchwyt tokarski samocentrujący 3-szczękowy przeznaczony do mocowania na tokarkach, frezarkach oraz stołach obrotowych

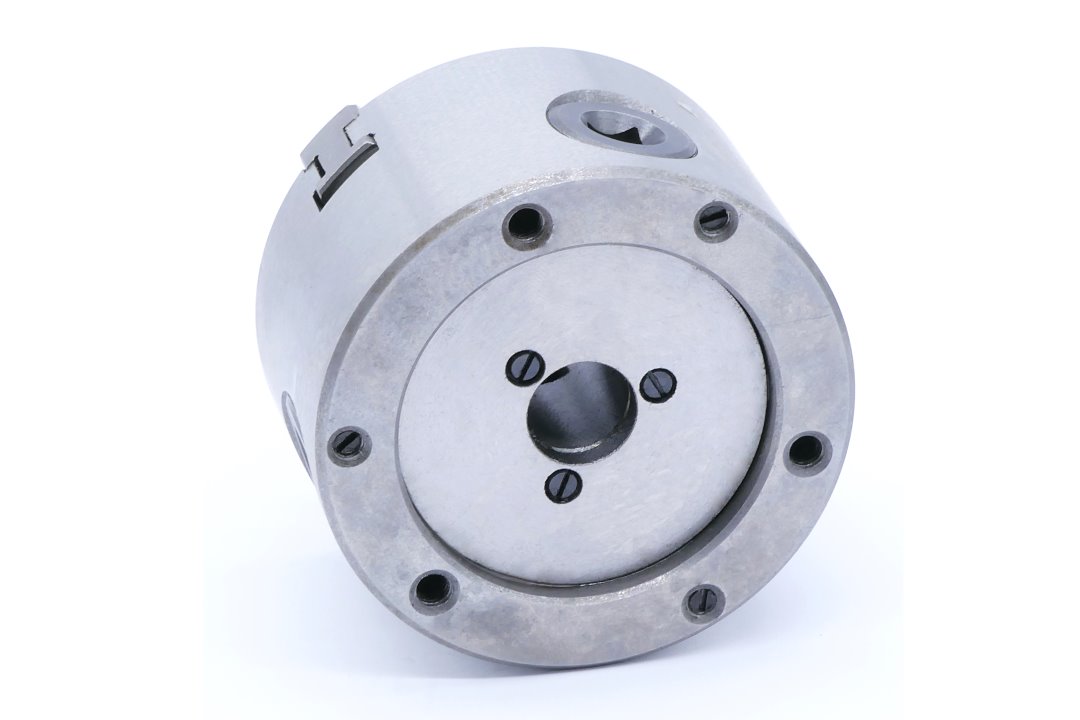

- Mocowanie uchwytu na tarczę zabierakową zgodną z normą DIN 6350, co zapewnia kompatybilność z różnymi modelami tokarek
- Korpus wykonany z żeliwa wysokiej jakości doskonale tłumiącęgo drgania, co gwarantuje stabilną i precyzyjną obróbkę
- Uchwyt tokarski doskonale sprawdza się przy pracy z niskimi prędkościami obrotowymi i znajduje zastosowanie nie tylko w tokarkach, ale również we frezarkach, podzielnicach oraz wiertarkach, stanowiąc alternatywnę dla imadeł.
- Pasuje do szczęk tokarskich firmy Bison
- Precyzyjnie szlifowane powierzchnie robocze zwiększają trwałość uchwytu tokarskiego oraz gwarantują wysoką dokładność i powtarzalność mocowania detali
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 80 mm |
| B | 44 mm |
| C | 3 mm |
| D | 56 mm |
| E | 16 mm |
| F | 67 mm |
| G (Ilość śrub) | 3xM6 mm |
| J | 13 mm |
| Obroty max. | 4000 Obr./min. |
| Waga | 1,9 kg |

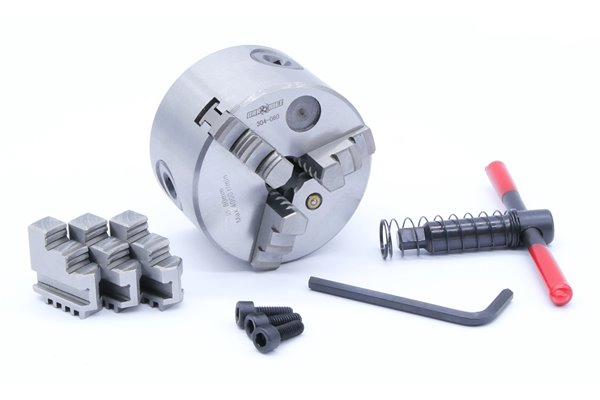

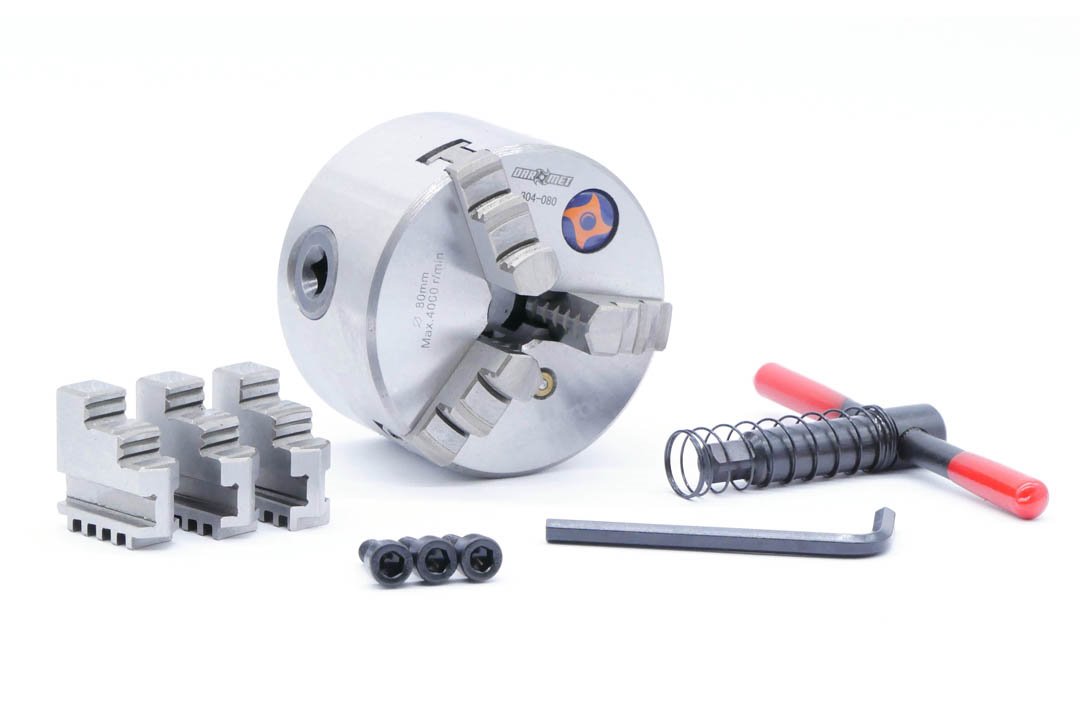

Wyposażenie:
- uchwyt
- klucz
- komplet szczęk zewnętrznych
- komplet szczęk wewnętrznych
- śruby mocujące
- instrukcja obsługi
Zakres mocowania:
| Parametr | Wartość |
|---|---|
| Wielkość uchwytu | 080 |
| Szczęki jednolite | |
| d1 | 2 - 27 mm |
| d2 | 22 - 46 mm |
| d3 max. | 45 - 69 mm |
| d4 max. | 25 - 50 mm |
| d5 max. | 48 - 71 mm |
