Opis produktu
Wartości i zastosowanie:

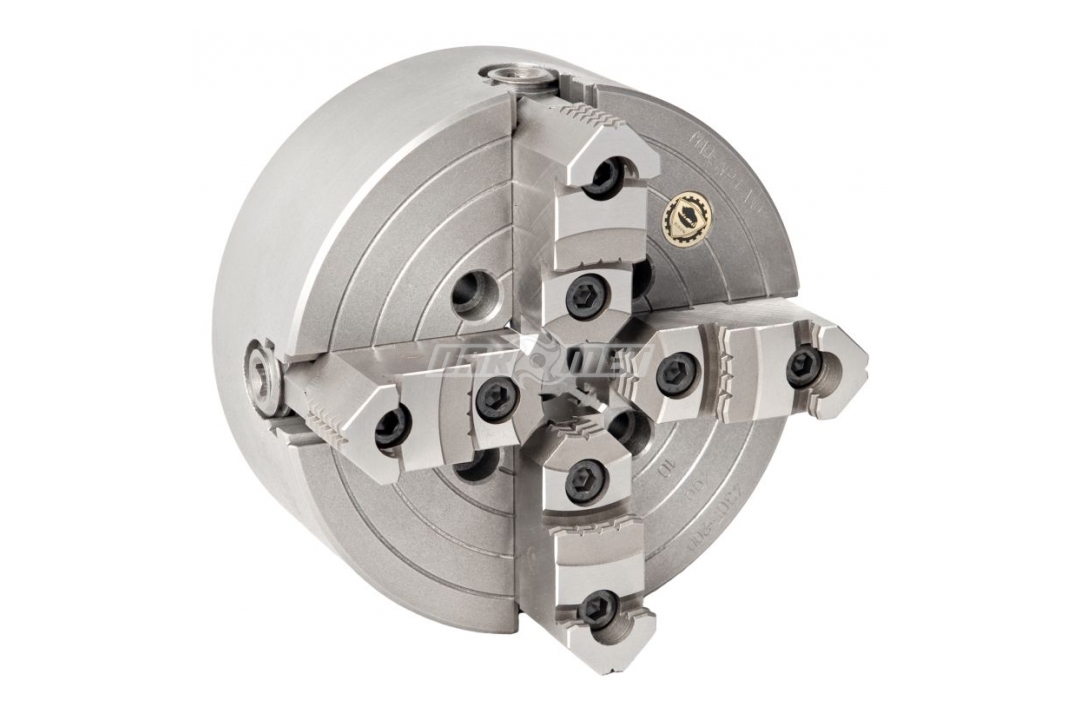

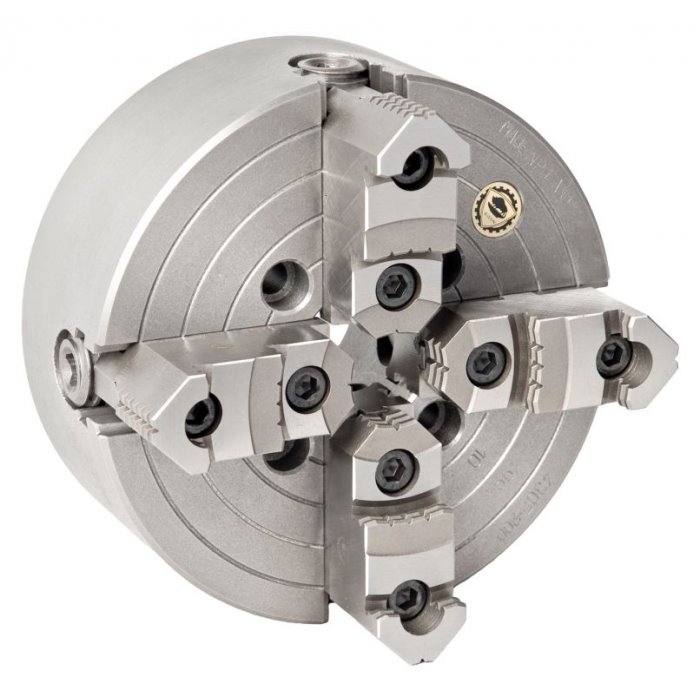

- Uchwyt śrubowy 4-szczękowy z niezależnym nastawieniem szczęk.
- Szczęki zapewniają dokładne środkowanie prostokątnych detali przy użyciu maksymalnej siły zacisku.
- Wyposażony w rowki teowe umożliwiające zastosowanie dodatkowych elementów mocujących.
- Mocowany na wrzecionie obrabiarki przy pomocy tarczy zabierakowej na tylnej części uchwytu.
- Przeznaczony do wszystkich rodzajów obróbek na tokarkach konwencjonalnych.
- Szczęki dzielone.
- Korpus żeliwny.
Wyposażenie:
- Komplet szczęk górnych twardych.
- Komplet szczęk podstawowych.
- Klucz.
- Uchwyt tokarski.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 500 mm |
| B | 120 mm |
| C | 12 mm |
| D | 270 mm |
| E | 125 mm |
| F | 235 mm |
| G | 4 x M20 |
| J | 59,8 mm |
| L | 97,8 mm |
| Waga | 105 kg |
| Typ | 4305-500 |
| Kod produktu | 354305090000 |
Dostępności są informacyjne na podstawie danych z firmy Bison-Bial i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
