Opis produktu
Właściwości i zastosowanie:

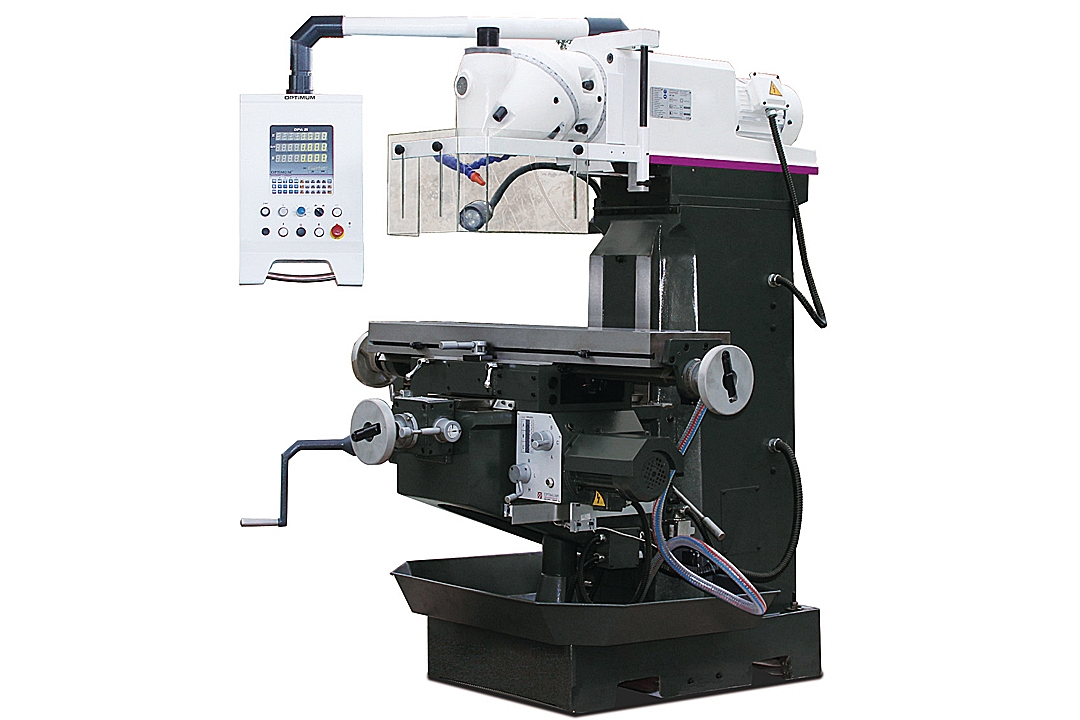

- Frezarka do pionowego frezowania MT 100 z dwu skrętną głowicą oraz cyfrowym, trzyosiowym wskaźnikiem położenia.
- Maszyna ma szeroki zakres zastosowania.
- Doskonale nadaje się do wykorzystywania w różnych gałęziach przemysłu, a także w warsztatach rzemieślniczych, ze względu na swoją uniwersalność i wszechstronność.
- Płynniejsza praca maszyny jest możliwa dzięki zanurzonym w oleju, szlifowanym kołom zębatym przekładni.
- Obrabiarka o masywnej konstrukcji została wykonana z wysokiej jakości żeliwa Meehanite.
- Duże gabaryty frezarki (1300 kg) zapewniają dużą wytrzymałość oraz odporność na uszkodzenia.
- Wszystkie prowadnice zostały poddane procesowi hartowania oraz są regulowane za pomocą listw klinowych.
- Solidne i prostokątne prowadnice w osiach Y i Z.
- Frezarkę charakteryzuje system smarowania centralnego, co umożliwia precyzyjną kontrolę ilości oraz częstotliwość smarowania poszczególnych elementów, co przekłada się na lepsze osiągi maszyny.
- Model MT 100 w wyposażeniu posiada lampę maszynową LED , która oświetla przestrzeń roboczą.
- Głowica frezująca o dwóch osiach skrętu może być odchylana i obracana pod dowolnym kątem przestrzennym.
- Frezarka wyposażona jest w duże pokrętła ze skalą.
- Dodatkowo w wyposażeniu maszyny znajduje się duża o regulowanej wysokości osłona ochronna z mikroprzełącznikiem, która ochrania użytkownika frezarki podczas obróbki.
- Model MT 100 posiada układ chłodzenia, który ochładza materiał podczas obróbki oraz narzędzie skrawające.
- Obrabiarka posiada cyfrowy 3 - osiowy wskaźnik położenia DPA 2000.
- Maszynę charakteryzuje łatwość obsługi elementów przełączających.
- Ergonomiczny pulpit sterowniczy umieszczony jest na wiszącym ramieniu.
- Frezarka posiada duży masywny stolik XY, który jest precyzyjnie wykończony powierzchniowo z rowkami teowymi o szerokości 14 mm.
- Posuw stołu roboczego w osi X i Y. Natomiast oś Z jest z elektryczną regulacją wysokości stołu.
- Mechaniczne stopnie przekładni napędu wrzecion.
- Manualny wysuw belki zwiększający powierzchnię roboczą przy wykorzystaniu wrzeciona pionowego.
- Mocowanie narzędzi we wrzecionie za pomocą stożka ISO 40 (DIN 2080).
W zestawie:
- Wrzeciono frezarskie, frezowanie poziome ISO 40 Ø 32 mm
- Trzpień frezarski ISO 40 Ø 32 mm
- Narzędzie do obsługi
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Napięcie elektryczne | 400 V / 3 Ph ~ 50Hz |
| Całkowita moc zainstalowania | 3,6 kW |
| Moc silnika napędowego wrzeciona | 2,2 kW |
| Maksymalna średnica głowicy frezarskiej | Ø 85 mm |
| Maksymalna średnica freza trzpieniowego | Ø 20 mm |
| Mocowanie we wrzecionie | ISO 40 DIN 2080 |
| Zakres prędkości obrotowych | 45 - 1600 obr/min |
| Stopnie przekładni | 11 stopni |
| Odstęp wrzeciono - stół krzyżowy | 90 - 520 mm |
| Długość x szerokość stołu | 1120 x 260 mm |
| Posuw stołu (9 stopni) | 18 - 310 mm/min |
| Maksymalne obciążenie stołu krzyżowego | 350 kg |
| Szerokość rowka teowego | 14 mm |
| Rozstaw rowków teowych | 63 mm |
| Ilość rowków teowych | 3 |
| Przesuw Oś X manualny | 600 mm |
| Przesuw Oś X automatyczny | 480 mm |
| Moc napędowa silnika osi X praca ciągła | 0,37 kW |
| Przesuw Oś Y manualny | 270 mm |
| Przesuw Oś Y automatyczny | 215 mm |
| Moc napędowa silnika osi Y praca ciągła | 0,37 kW |
| Przesuw Oś Z | 380 mm |
| Moc napędowa silnika osi Z praca ciągła | 0,75 kW |
| Prędkość posuwu oś X i Y | automatyczny 24 - 402 mm/min |
| Prędkość pozycjonowania osi Z | 402 mm/min |
| Długość x szerokość x wysokość | 1540 x 1355 x 1650 mm |
| Waga | 1300 kg |
| Kod produktu | 3336110 |
Dostępności są informacyjne na podstawie danych z firmy OPTIMUM i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
