Opis produktu
Właściwości i zastosowanie:

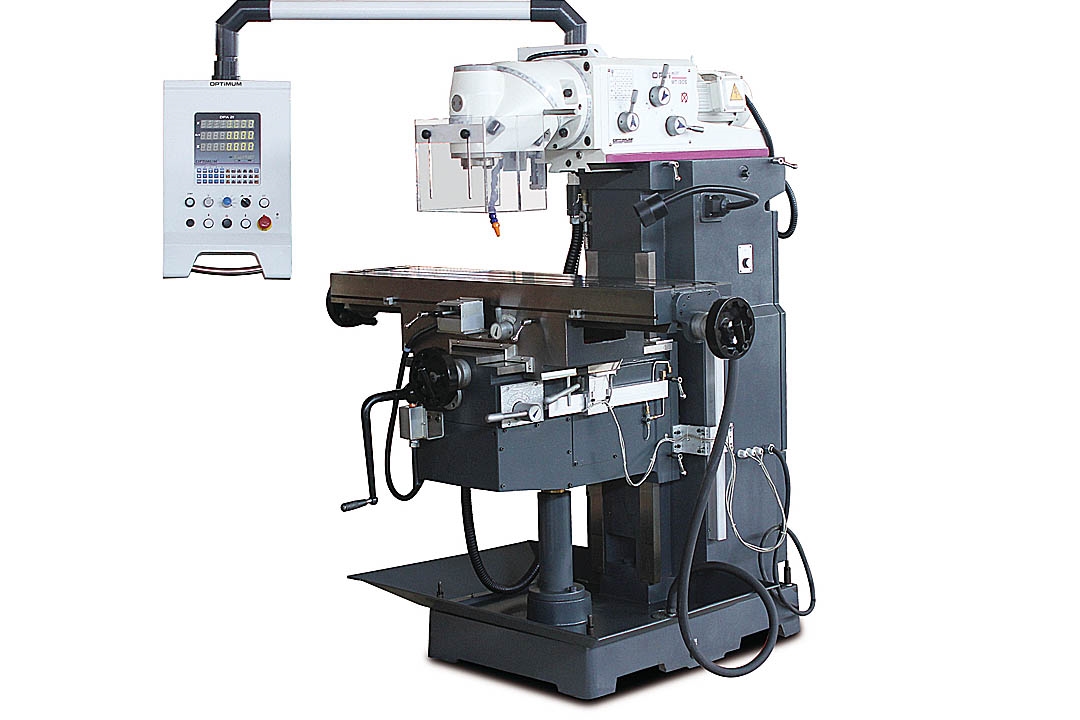

- Uniwersalnia pionowa frezarka MT 130 S z silnikiem servo oraz cyfrowym, trzyosiowym wskaźnikiem położenia.
- Maszyna ma szeroki zakres zastosowania.
- Doskonale nadaje się do wykorzystywania w różnych gałęziach przemysłu, a także w warsztatach rzemieślniczych, ze względu na swoją uniwersalność i wszechstronność.
- Płynniejsza praca maszyny jest możliwa dzięki zanurzonym w oleju, szlifowanym kołom zębatym przekładni.
- Obrabiarka o masywnej konstrukcji została wykonana z wysokiej jakości żeliwa Meehanite.
- Duże gabaryty frezarki (1450 kg) zapewniają dużą wytrzymałość oraz odporność na uszkodzenia.
- Wszystkie prowadnice zostały poddane procesowi hartowania oraz są regulowane za pomocą listw klinowych.
- Solidne i prostokątne prowadnice w osiach Y i Z.
- Frezarkę charakteryzuje system smarowania centralnego, co umożliwia precyzyjną kontrolę ilości oraz częstotliwość smarowania poszczególnych elementów, co przekłada się na lepsze osiągi maszyny.
- Model MT 130 S w wyposażeniu posiada lampę maszynową LED , która oświetla przestrzeń roboczą.
- Głowica frezująca może być odchylana i obracana pod dowolnym kątem przestrzennym.
- Frezarka wyposażona jest w duże pokrętła ze skalą.
- Dodatkowo w wyposażeniu maszyny znajduje się duża o regulowanej wysokości osłona ochronna z mikroprzełącznikiem, która ochrania użytkownika frezarki podczas obróbki.
- Model MT 130 S posiada układ chłodzenia, który ochładza materiał podczas obróbki oraz narzędzie skrawające.
- Obrabiarka posiada cyfrowy 3 - osiowy wskaźnik położenia DPA 21.
- Maszynę charakteryzuje łatwość obsługi elementów przełączających.
- Ergonomiczny pulpit sterowniczy umieszczony jest na wiszącym ramieniu.
- Frezarka posiada duży masywny stolik XY, który jest precyzyjnie wykończony powierzchniowo z rowkami teowymi o szerokości 14 mm.
- Posuw roboczy stołu w osiach X, Y, Z jest automatyczny.
- Posuw stołu krzyżowego napędzany jest silnikiem serwo.
- Mechaniczne stopnie przekładni napędu wrzeciona.
- Manualny wysuw belki zwiększający powierzchnię roboczą przy wykorzystaniu wrzeciona pionowego.
- Pozycjonowanie wrzeciona w pionie bądź poziomie.
- Ustawienie wrzeciona w pozycji poziomej jest możliwe dzięki dwu skrętnej głowicy frezowej.
- Mocowanie narzędzi we wrzecionie za pomocą stożka ISO 40 (DIN 2080).
W zestawie:
- Trzpień stożkowy ISO 40 z łożyskiem przeciwstawnym do frezowania poziomego Ø 27 mm
- Króciec frezarski Ø 27 mm
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Napięcie elektryczne | 400 V / 3 Ph ~ 50Hz |
| Całkowita moc zainstalowania | 3 kW |
| Maksymalna średnica głowicy frezarskiej | Ø 100 mm |
| Maksymalna średnica freza trzpieniowego | Ø 20 mm |
| Moc silnika napędowego wrzeciona | 3 kW |
| Mocowanie we wrzecionie | ISO 40 DIN 2080 |
| Zakres prędkości obrotowych wrzeciona | 45 - 1660 obr/min |
| Stopnie przekładni | 11 stopni |
| Odstęp wrzeciono - stół krzyżowy | 100 - 500 mm |
| Odstęp wrzeciono - kolumna | 150 - 550 mm |
| Długość x szerokość stołu | 1270 x 300 mm |
| Szerokość rowka teowego | 14 mm |
| Rozstaw rowków teowych | 80 mm |
| Ilość rowków teowych | 3 |
| Maksymalne obciążenie stołu krzyżowego | 200 kg |
| Przesuw Oś X manualny | 720 mm |
| Przesuw Oś X automatyczny | 650 mm |
| Przesuw Oś Y manualny | 300 mm |
| Przesuw Oś Y automatyczny | 220 mm |
| Przesuw Oś Z manualny | 400 mm |
| Przesuw Oś Z automatyczny | 320 mm |
| Długość x szerokość x wysokość | 1760 x 1550 x 1700 mm |
| Waga | 1450 kg |
| Kod produktu | 3344110 |
Dostępności są informacyjne na podstawie danych z firmy OPTIMUM i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
