Opis produktu
Właściwości i zastosowanie:

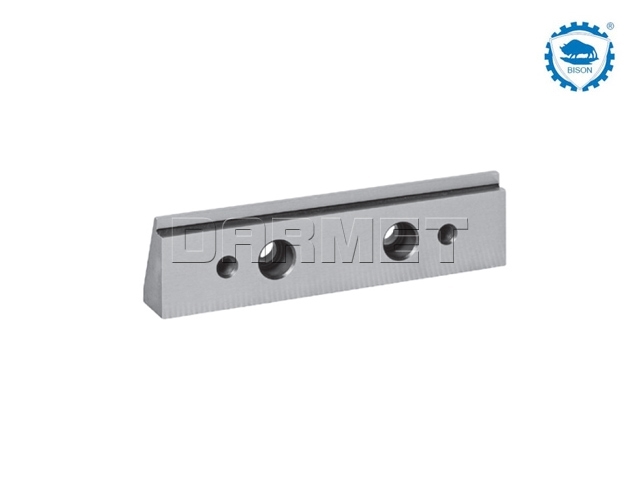

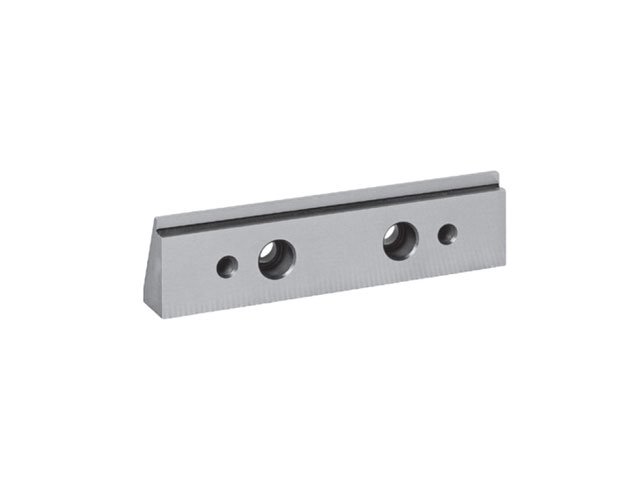

- Wkładki szczękowe do imadeł precyzyjnych.
- Typ wkładek: gładkie ze stopniem.
- Mocowanie śrubami imbusowymi M5 od czoła.
- Do zastosowania w imadłach:
- imadło maszynowe precyzyjne typ 6620-100
- imadło maszynowe modułowe typ 6622-100
- imadło maszynowe modułowe typ 6623-100
- imadło maszynowe modułowe typ 6624-100
- imadło maszynowe kompaktowe typ 6820-100
- Cena za komplet 2 szt.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| L | 100 | mm |
| L1 | 23 | mm |
| L2 | 15 | mm |
| L3 | 32 | mm |
| L4 | 66 | mm |
| L5 | 9,5 | mm |
| L6 | 8,0 | mm |
| L7 | 19 | mm |
| L8 | 4,0 | mm |
| D | 6,5 | mm |
| D1 | 10 | mm |
| M | M5 | |
| Kod produktu | 398266752000 |
Dostępności są informacyjne na podstawie danych z firmy Bison-Bial i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
