Opis produktu
Właściwości i zastosowanie:

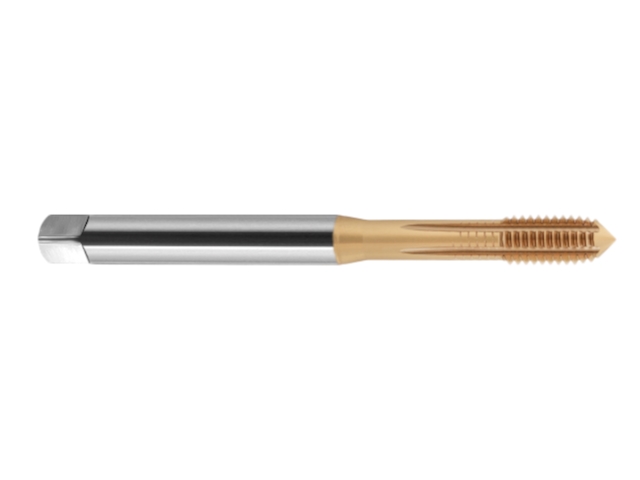

- Wygniatak z chwytem wzmocnionym do wykonywania gwintów metrycznych drobnozwojowych ISO DIN-13.
- Przeznaczony do obróbki plastycznej stali i stali nierdzewnych oraz metali nieżelaznych o wytrzymałości Rm ≤ 1000 [N/mm2].
- Powłoka TiAlN oraz TN2 - redukcja tarcia i ochrona przed zużyciem.
- Wygniatak wykonany ze stali proszkowej szybkotnącej z zawartością kobaltu (PM HSS-E).
- Tolerancja: 6HX.
- Wszelkie informacje o oznaczeniach oraz cechowaniu wygniataków, znajdują się tutaj.
- Wygniatak świetnie sprawdzi się z oprawkami OGK.
Obrabiane materiały:
- stale i staliwa,
- stale nierdzewne,
- materiały nieżelazne,
Dane techniczne:
| Parametr | Wartość |
|---|---|
| ⌀d1 | M6x0,75 |
| P | 0,75 mm |
| Tolerancja średnicy podziałowej | 6HX |
| l1 | 80 mm |
| l2 | 10 mm |
| l3 | 30 mm |
| ⌀d2 | 7 mm |
| a | 5,5 mm |
| Średnica otworu | 5,70 mm |
Sprawdź naszą aplikację do gwintów metrycznych.
