Opis produktu
Właściwości i zastosowanie:

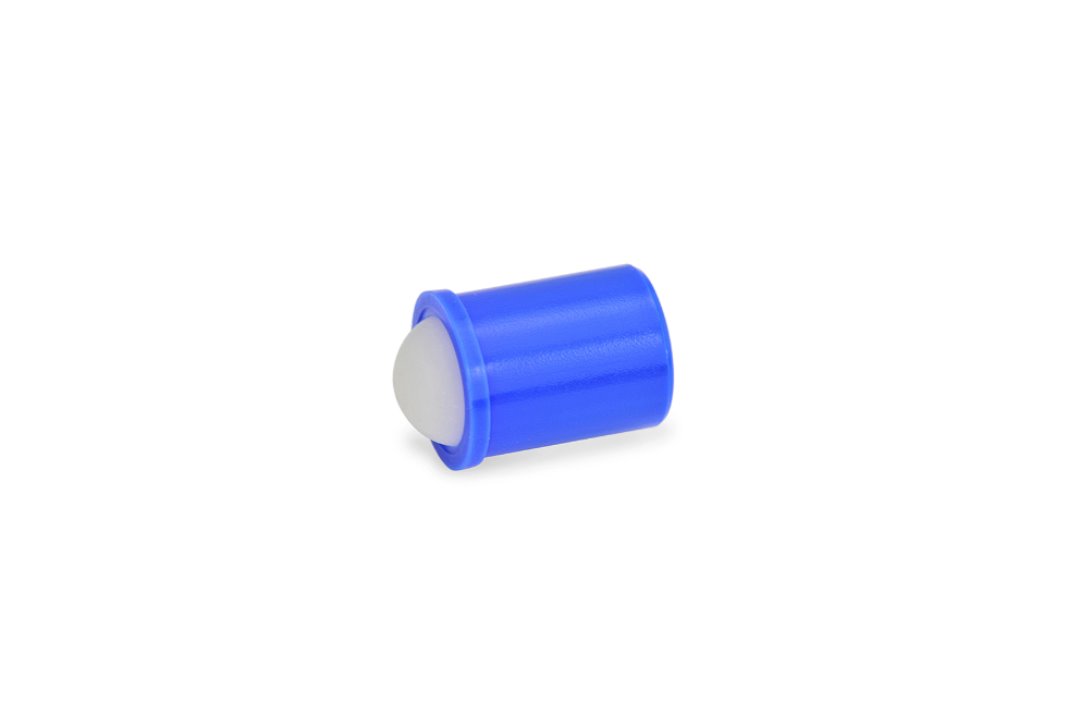

- Zatrzaski kulkowe GN 614 stosowane są do mocowania lub pozycjonowania jako dociskacze, zapadki, blokady oraz wypychacze
- Typ KD: Korpus z technopolimeru na bazie żywicy acetalowej, Kula ze stali nierdzewnej, normalna siła docisku
- Obudowa:
- Tworzywo, poliacetal (POM)
- Temperatura pracy do 50°C
- Kolor niebieski
- Obudowa:
- Tworzywo, poliacetal (POM)
- Temperatura pracy do 50°C
- Kolor biały
- Nacisk sprężyny ze stali nierdzewnej AISI 631
Tabela wymiarów
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 614-10-KD |
| d 1+0,1 | 10 mm |
| d 2 | 8 mm |
| d 3 | 11 mm |
| l1 ≈ | 13,5 mm |
| l2 ≈ | 1,5 |
| w | 2,4 |
| Nacisk sprężyny początkowy |
11,9 N |
| Nacisk sprężyny końcowy |
22,3 N |
| Waga | 0,005 kg |
Dostępne warianty
- Typ NI: stal, nierdzewna standardowa siła docisku sprężyny
- Typ NIL: stal nierdzewna, mała siła nacisku sprężyny
- Typ NIS: stal, duża siła docisku
- Typ MS: korpus mosiężny, Kula ze stali nierdzewnej, normalna siła docisku
- Typ KU: korpus z tworzywa, kula hartowana ze stali nierdzewnej, standardowa siła docisku
- Typ KD: korpus z technopolimeru na bazie żywicy acetalowej, kula z tworzywa, normalna siła docisku
