Opis produktu
Właściwości i zastosowanie:

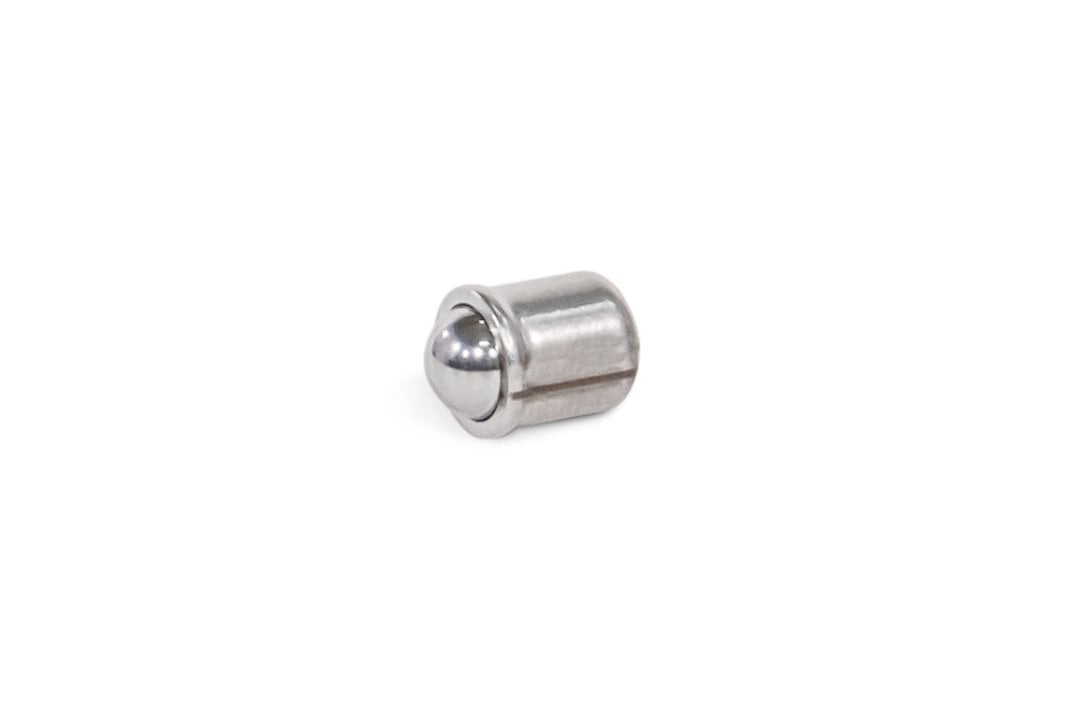

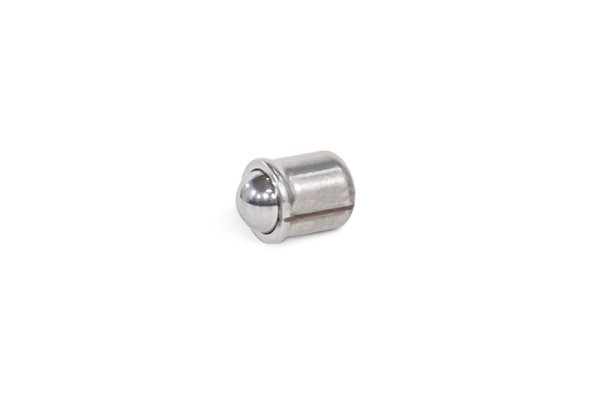

- Zatrzaski kulkowe GN 614 stosowane są do mocowania lub pozycjonowania jako dociskacze, zapadki, blokady oraz wypychacze
- Typ NIL: stal nierdzewna, mała siła nacisku sprężyny
- Obudowa ze stal nierdzewna AISI 305
- Korpus z blachy
- Kula ze stali nierdzewnej AISI 420C hartowanej
- Nacisk sprężyny ze stali nierdzewnej AISI 631
Tabela wymiarów
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 614-6-NIL |
| d 1+0,1 | 6 mm |
| d 2 | 5 mm |
| d 3 | 6,5 mm |
| l1 ≈ | 7 mm |
| l2 ≈ | 1 |
| w | 1,8 |
| Nacisk sprężyny początkowy |
2,3 N |
| Nacisk sprężyny końcowy |
6,5 N |
| Waga | 0,004 kg |
Dostępne warianty
- Typ NI: stal, nierdzewna standardowa siła docisku sprężyny
- Typ NIL: stal nierdzewna, mała siła nacisku sprężyny
- Typ NIS: stal, duża siła docisku
- Typ MS: korpus mosiężny, Kula ze stali nierdzewnej, normalna siła docisku
- Typ KU: korpus z tworzywa, kula hartowana ze stali nierdzewnej, standardowa siła docisku
- Typ KD: korpus z technopolimeru na bazie żywicy acetalowej, kula z tworzywa, normalna siła docisku
