Opis produktu
Właściwości i zastosowanie:

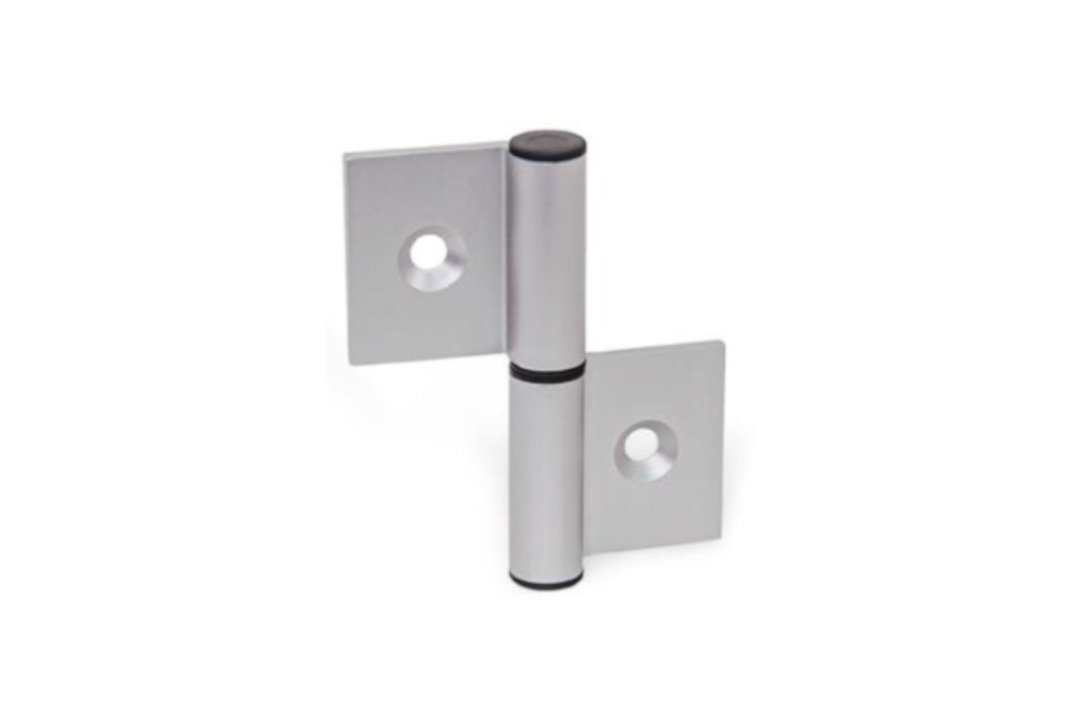

- Zawias z profilowanego aluminium ciągnionego - płaskie skrzydła do montażu na drzwiach, pokrywach i płaskich elementach konstrukcyjnych.
- Typ A - zewnętrzne skrzydła zawiasu: montaż z bardzo małą szczeliną drzwiową.
- Modułowa konstrukcja: umożliwia przygotowanie zawiasów lewych i prawych, a także montaż drzwi zdejmowanych lub niezdejmowanych. Do tworzenia indywidualnych konfiguracji dostępne są skrzydła zawiasowe GN 2291 oraz zestawy montażowe GN 2290.
- Materiał: aluminium anodowane na kolor naturalny (EL), otwory przelotowe pod śruby z łbem stożkowym. Tuleje łożyskowe i zaślepki z technopolimeru (PA), kolor szary grafitowy RAL 7024. Kołek z karbami ISO 8741 / DIN 1474 ze stali ocynkowanej.
- Dostawa i montaż: zawias dostarczany w stanie niezmontowanym. Montaż należy przeprowadzić zgodnie z dołączoną instrukcją.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 2294-72-162-A-C-EL |
| l 1 (szerokość) | 72 mm |
| l 2 (długość) | 162 mm |
| l 3 | 80 mm |
| l 4 | 36 mm |
| d 1 (otwór przelotowy) | 6,6 mm |
| d 2 (pogłębienie stożkowe) | 14 mm |
| m 1 | 40,8 mm |
| m 3 | 50 mm |
| m 4 | 32 mm |
| s (grubość) | 3,5 mm |
| Waga | 0,107 kg |
Budowa zawiasu:
Przykład zastosowania:
Dostępne wykonania zawiasów GN 2292 / GN 2294:
Seria: GN 2292 - do systemów profili aluminiowych 40 mm, z rowkiem 8 mm i stopniem pozycjonującym; GN 2294 - wykonanie płaskie, bez stopnia pozycjonującego.
Typ: A (zewnętrzne skrzydła zawiasu, szerokość 72 mm) lub I (wewnętrzne skrzydła zawiasu, szerokość 86 mm).
Długość l2: 82 mm lub 162 mm.
