Opis produktu
Właściwości i zastosowanie:

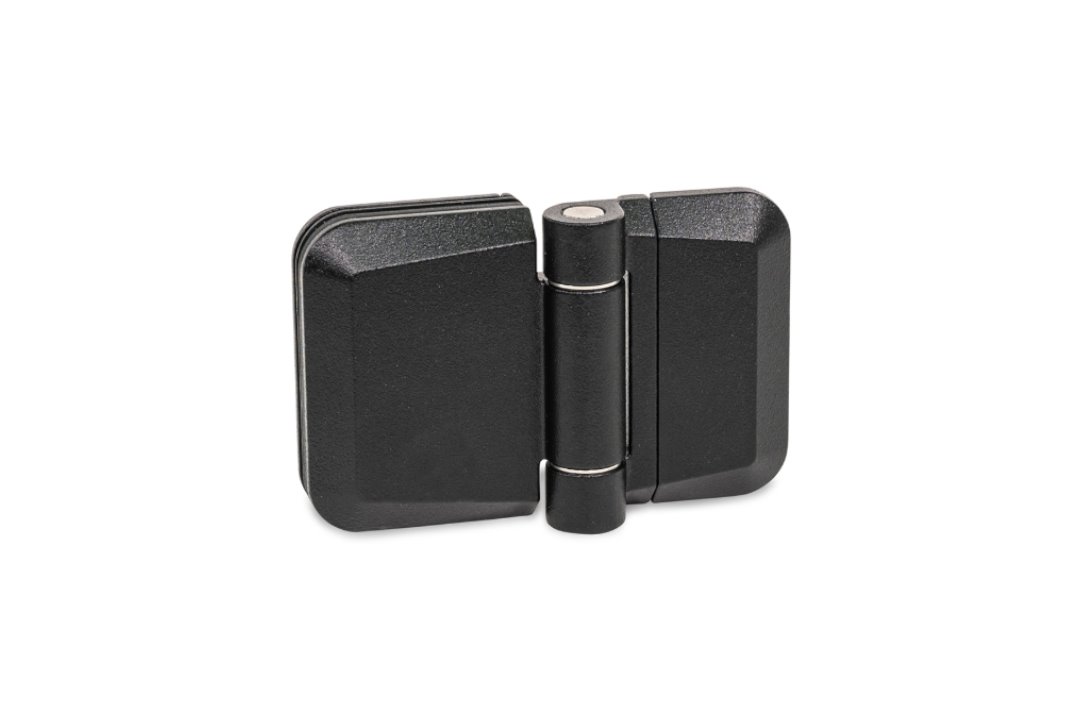

- Zawias GN 938 do paneli drzwiowych wykonanych ze szkła lub tworzywa sztucznego, przeznaczony do montażu ruchomych osłon, drzwi i paneli w konstrukcjach przemysłowych. Umożliwia otwieranie i zamykanie paneli w zakresie 180°. Konstrukcyjnie dopasowany do uchwytów paneli GN 939.
- Bezpieczne mocowanie panelu - panel jest zaciskany między elastycznymi wkładkami gumowymi i dodatkowo zabezpieczony tulejami dystansowymi. Takie rozwiązanie zapewnia stabilne połączenie i ogranicza naprężenia w mocowanym materiale. Zakres zacisku: 8-12 mm.
- Do montażu na profilach aluminiowych z rowkami teowymi 6, 8 lub 10 mm zalecane są elementy pozycjonujące GN 938.1, które ułatwiają prawidłowe ustawienie zawiasu i zabezpieczają go przed przekręceniem.
- Zaślepki maskujące śruby mocujące i dociskowe poprawiają estetykę zawiasu oraz ograniczają dostęp do połączeń śrubowych. Dostarczane są osobno - po montażu zawiasu wsuwa się je z boku, gdzie automatycznie blokują się na korpusie.
- Sworzeń obrotowy ze stali nierdzewnej AISI 303 oraz podkładki oporowe AISI 316L zapewniają płynny ruch obrotowy i ograniczają zużycie współpracujących elementów.
- Materiał: odlew cynkowy pokryty żywicą epoksydową, czarny RAL 9005, wykończenie matowe. Śruby dociskowe ze stali nierdzewnej AISI 304, tuleje dystansowe z technopolimeru PA, wkładki gumowe z elastomeru TPE.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 938-ZD-122-90-8-SW |
| l 1 | 122 mm |
| l 2 | 90 mm |
| s - zakres zacisku (grubość panelu) | 8-12 mm |
| s (typ K) | 8 mm |
| d 1 -0,2 (otwór w panelu) | 16 mm |
| d 2 (śruba dociskowa) | M 8 |
| d 3 (śruba mocująca z łbem stożkowym DIN 7991) | M 8 |
| h 1 | 13,5 mm |
| h 2 | 13,5 mm |
| h 3 | 25 mm |
| Klucz (gniazdo Torx) | T45 |
| Waga | 1,035 kg |
Montaż:
Przykład zastosowania:
Dostępne wykonania zawiasów GN 938:
Rozmiary: 92 x 60 mm (grubość panelu 4-8 mm, śruby M6) oraz 122 x 90 mm (grubość panelu 8-12 mm, śruby M8).
Kolory: czarny RAL 9005 (SW) lub srebrny RAL 9006 (SR), wykończenie matowe.
Zakres obrotu: 180°.
