Opis produktu
Właściwości i zastosowanie:

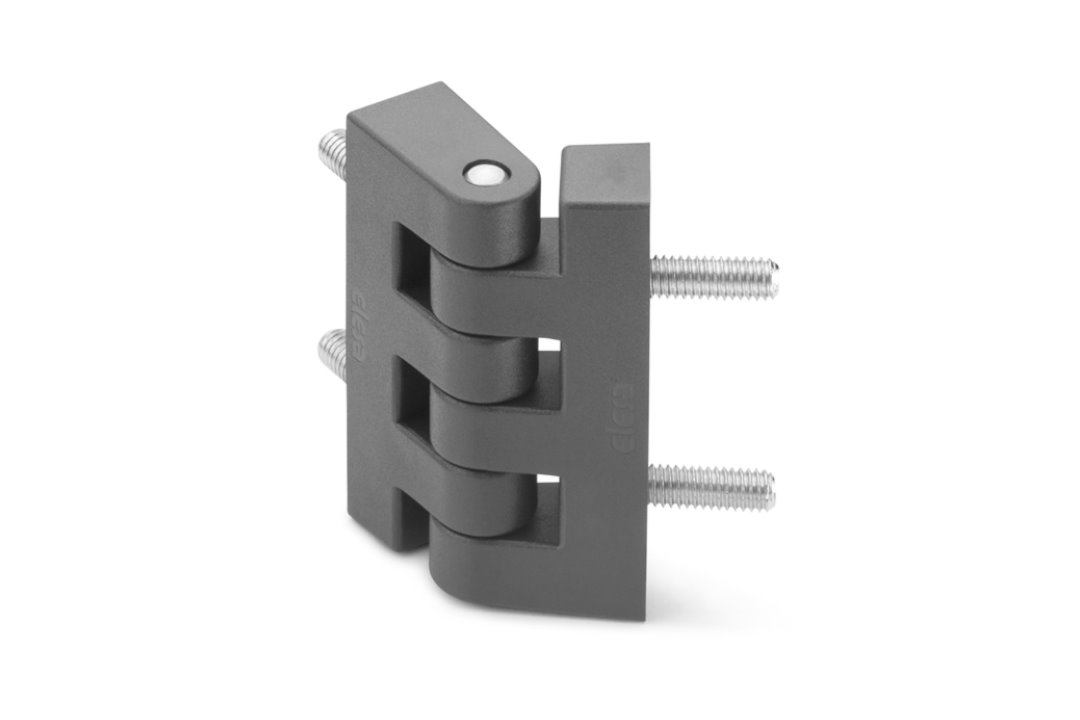

- Zawias ELESA+GANTER CFF do wąskich ram i drzwi - kompaktowy zawias umożliwiający montaż w konstrukcjach o ograniczonej przestrzeni mocowania, m.in. drzwiach, klapach i osłonach maszyn.
- Mocowanie: Niklowane stalowe trzpienie gwintowane M3 w obu częściach.
- Korpus: wysokoudarowy technopolimer na bazie poliamidu (PA), kolor czarny, wykończenie matowe. Sworzeń obrotowy ze stali nierdzewnej AISI 303.
- Zakres obrotu: maksymalnie 200° (od -10° do +190°). Pozycja 0° odpowiada ułożeniu powierzchni mocowania obu części w jednej płaszczyźnie. Nie należy przekraczać dopuszczalnego kąta obrotu.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFF.30 p-M3x13 |
| L | 30,5 mm |
| B | 19 mm |
| f ±0,25 | 15 mm |
| d 2 (gwint trzpienia) | M3 |
| l (długość trzpienia) | 13 mm |
| h 1 | 9 mm |
| b 1 | 7 mm |
| b 2 | 12,5 mm |
| d (sworzeń) | 2,5 mm |
| Maks. moment dokręcania C (trzpienie) | 0,5 Nm |
| Waga | 0,008 kg |
Dopuszczalne obciążenia:
Testy obciążeniowe
| Parametr | Wartość |
|---|---|
 Siła osiowa - maksymalne obciążenie robocze E a |
120 N |
| Siła osiowa - obciążenie niszczące R a |
900 N |
 Siła promieniowa - maksymalne obciążenie robocze E r |
160 N |
| Siła promieniowa - obciążenie niszczące R r |
1020 N |
 Siła przy zgięciu 90° - maksymalne obciążenie robocze E 90 |
80 N |
| Siła przy zgięciu 90° - obciążenie niszczące R 90 |
560 N |
Wartości obciążeń określono na podstawie testów laboratoryjnych. Przy doborze zawiasu należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.
Zakres obrotu:
Przykład montażu:
Dostępne wykonania zawiasów CFF:
- CFF-B: wtopki gwintowane w obu częściach korpusu.
- CFF-p: trzpienie gwintowane w obu częściach korpusu.
- CFF-B-p: wtopki gwintowane w jednej części i trzpienie gwintowane w drugiej.
Dostępne rozmiary: CFF.30 (M3), CFF.40 (M4), CFF.48 (M5) oraz CFF.66 (M6).
