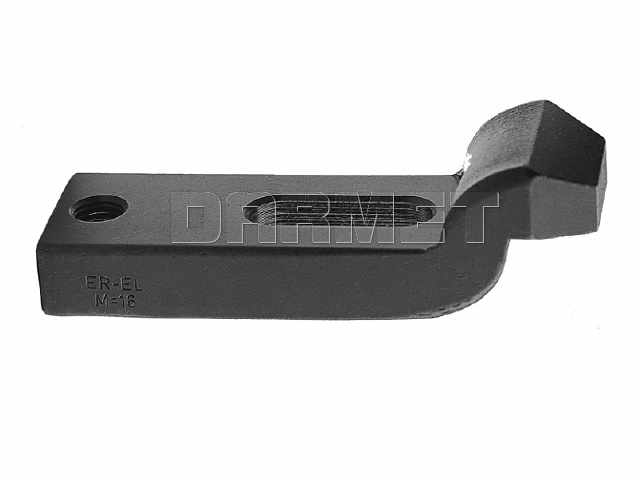

Opis produktu
Wartości i zastosowanie:
- Łapa dociskowa odsadzona RLE wykonana wg DIN 6316.
- Docisk typu Z do śrub M6.
- W łapie odsadzona została płaszczyzna docisku w przeciwieństwie do łap prostych.
- Materiał: 1.1191, twardość: 32-35 HRC.
- Uwaga: śruby teowe, podkładki i nakrętki należy zamówić osobno.
Przykład zastosowania łapy dociskowej Typu Z

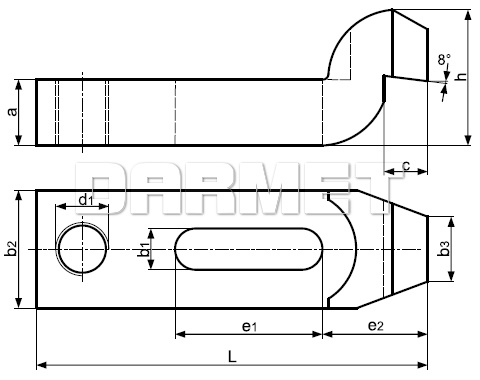

Dane techniczne:
| Parametr | Wartość |
|---|---|
| a | 10 mm |
| b2 | 20 mm |
| b3 | 10 mm |
| c | 8 mm |
| e1 | 20 mm |
| e2 | 20 mm |
| d1 | M8 |
| b1 | 6,6 mm |
| Śruba teowa | M6 |
| h | 20 mm |
| L | 60 mm |
Dostępności są informacyjne na podstawie danych od dystrybutora i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
