Opis produktu
Właściwości i zastosowanie:

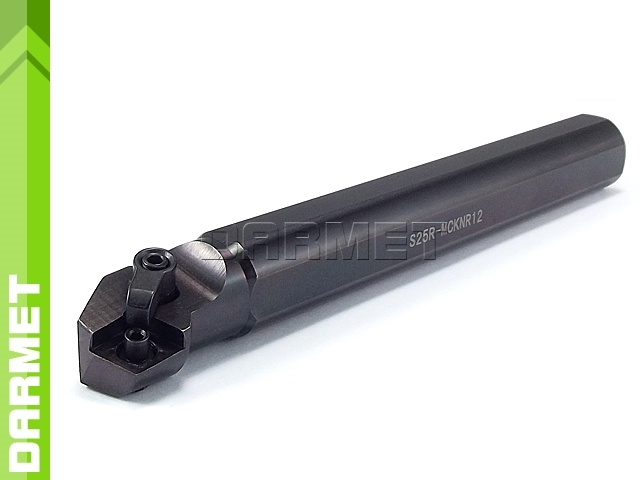

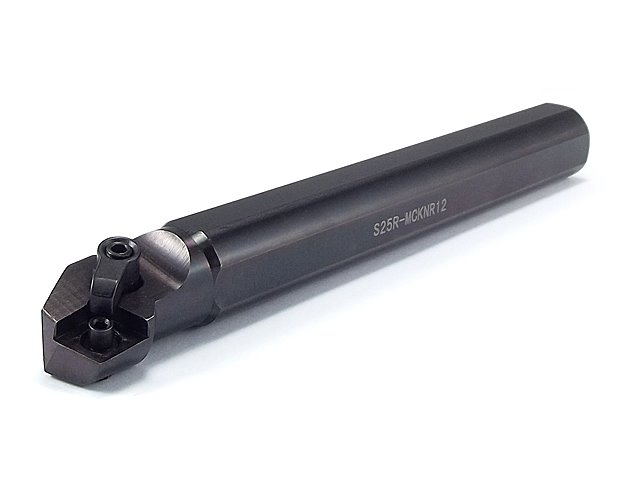

- Nóż tokarski przeznaczony do toczenia wewnętrznego.
- System mocowania płytek: M.
- Typ mocowanej płytki: CN..1204.
- Kąt przystawienia oprawki: 75°.
- Trzonek noża ulepszony cieplnie do 40 - 45HRC.
- Śruba mocująca i klucz w zestawie.
- Wytaczak z chwytem 25 mm można zamocować w uchwycie do imaka lub oprawce VDI typ E2 pod narzędzia walcowe.
Operacje:

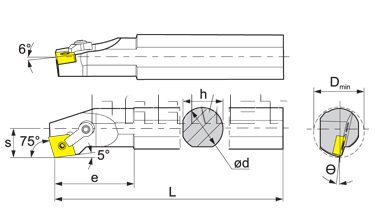

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | S25R MCKNR12 |
| Dmin | 32 mm |
| ød | 25 mm |
| h | 23 mm |
| L | 200 mm |
| s | 17 mm |
| θ | 12º |
| e | 45 mm |
| Płytka | CN__1204__ |
Noże do toczenia wewnętrznego DARMET - Informacje techniczne.
Akcesoria i części zamienne:
| Śruba mocująca | Płytka podporowa | Klucz | Łapa mocująca | Kołek mocujący |
|---|---|---|---|---|
| SCM0620 | - | CPM1810 | CLM0613 |
