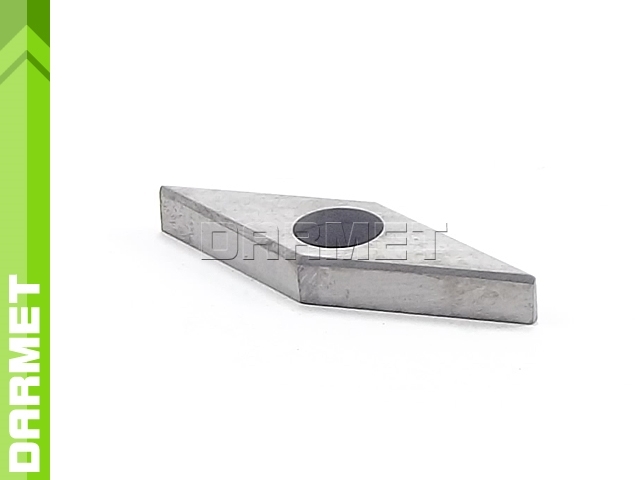

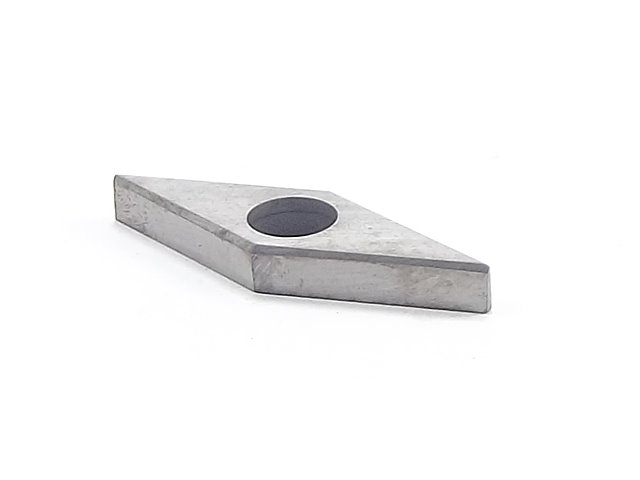

Opis produktu
Właściwości i zastosowanie:
- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki diament 35°
-

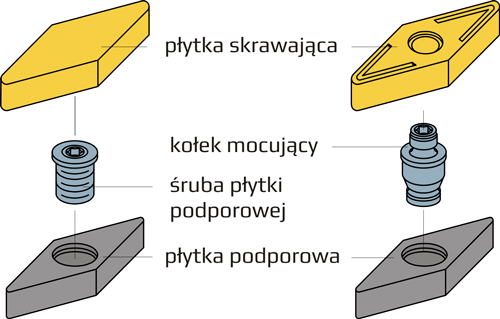

Płytka podporowa mocowana jest za pomocą:
- kołka mocującego CLM - w systemie mocowania M
- śrubki do płytki podporowej - w systemie mocowania C oraz D

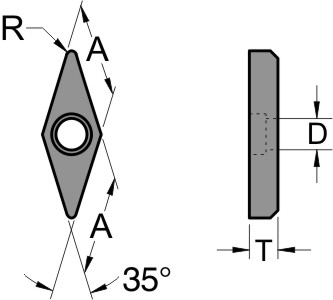

Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 14,8 mm |
| R | 0,8 mm |
| T | 3,3 mm |
| D | 5,8 mm |
System mocowania
| Płytka podporowa SHMV1604 pasuje do: | ||
| płytek skrawających | noży tokarskich składanych | |
| zewnętrznych: | wewnętrznych: | |
| VNMG 160404 NN PVD | MVJNR/L 1616H16 | S32S-MVQNR/L16 |
| VNMG 160404 DF TP15C | MVJNR/L 2020K16 | S40T-MVQNR/L16 |
| VNMG 160408 NN PVD | MVJNR/L 2525M16 | S32S-MVUNR/L16 |
| VNMG 160408 DF TP15C | MVJNR/L 3225P16 | S40T-MVUNR/L16 |
| VNMG 160408 DM TP25C | MVVNN 2020K16 | S32S-MVWNR/L16 |
| VNMG 160412 DM TP25C | MVVNN 2525M16 | S40T-MVWNR/L16 |
| MVVNN 3225P16 | S32S-MVXNR/L16 | |
| MVVNN 3232P16 | S40T-MVXNR/L16 | |
| MVUNR/L 1616H16 | ||
| MVUNR/L 2020K16 | ||
| MVUNR/L 2525M16 | ||
| MVUNR/L 3225P16 | ||
| MVUNR/L 3232P16 | ||
| MVQNR/L 1616H16 | ||
| MVQNR/L 2020K16 | ||
| MVQNR/L 2525M16 | ||
| MVQNR/L 3225P16 | ||
| MVQNR/L 3232P16 | ||
| DVVNN 2020K16 | ||
| DVVNN 2525M16 | ||
| DVVNN 3225P16 | ||
| DVVNN 3232P16 | ||
| DVJNR/L 2020K16 | ||
| DVJNR/L 2525M16 | ||
| DVJNR/L 3225P16 | ||
| DVJNR/L 3232P16 | ||
