Opis produktu
Właściwości i zastosowanie:

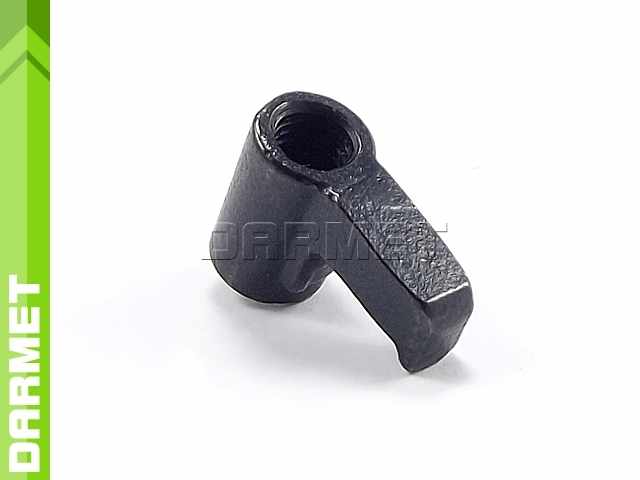

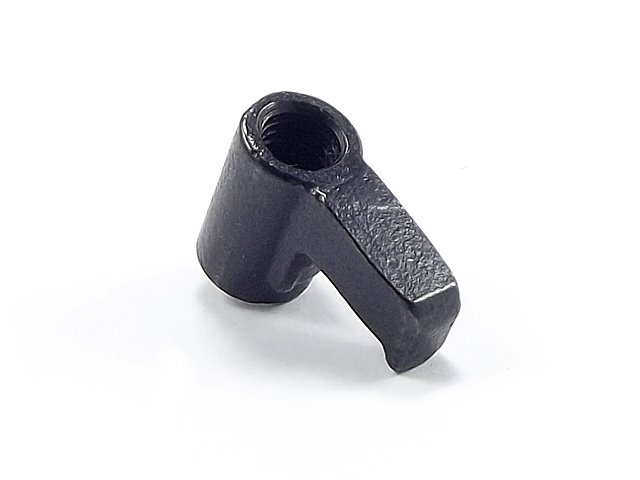

- Łapa mocująca CPM dociska płytkę skrawającą w gnieździe oprawki nożowej
- Dokręcana jest za pomocą śruby mocującej SCM
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Gwint | M6 |
System mocowania M
| Łapa mocująca CPM2414 pasuje do noży tokarskich składanych | |
|---|---|
| zewnętrznych: | wewnętrznych: |
| MVJNR/L 1616H16 | S25R-MVQNR/L16 |
| MVJNR/L 2020K16 | S32S-MVQNR/L16 |
| MVJNR/L 2525M16 | S40T-MVQNR/L16 |
| MVJNR/L 3225P16 | S25R-MVXNR/L16 |
| MVVNN 2020K16 | S32S-MVXNR/L16 |
| MVVNN 2525M16 | S40T-MVXNR/L16 |
| MVVNN 3225P16 | |
| MVVNN 3232P16 | |
| MVUNR/L 1616H16 | |
| MVUNR/L 2020K16 | |
| MVUNR/L 2525M16 | |
| MVUNR/L 3225P16 | |
| MVUNR/L 3232P16 | |
| MVQNR/L 1616H16 | |
| MVQNR/L 2020K16 | |
| MVQNR/L 2525M16 | |
| MVQNR/L 3225P16 | |
| MVQNR/L 3232P16 | |
