Opis produktu
Właściwości i zastosowanie:

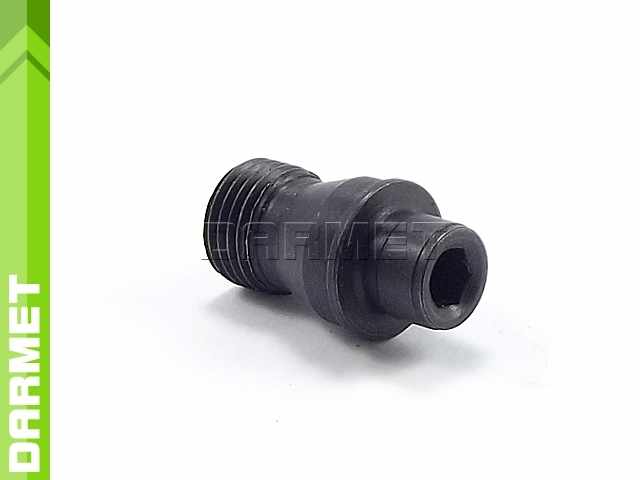

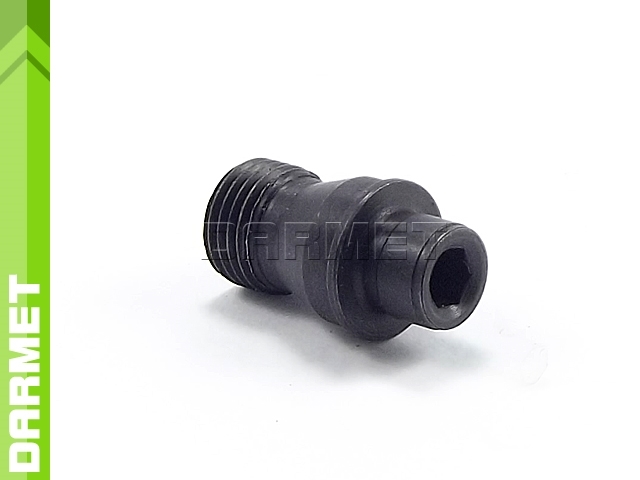

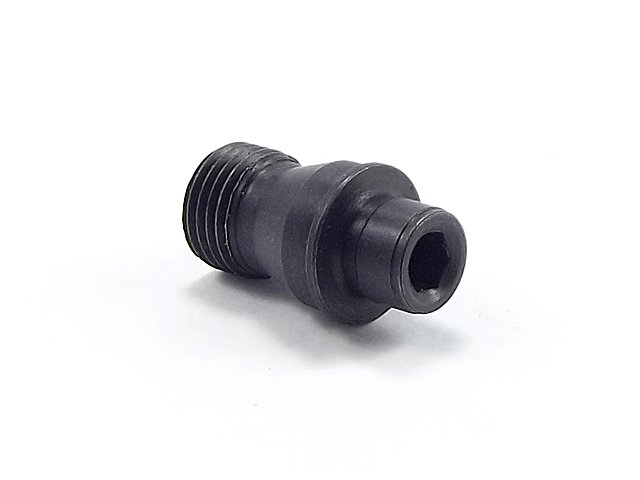

- Kołek mocujący CLM osadza płytkę wieloostrzową w gnieździe noża tokarskiego systemu M oraz dociska płytkę podporową
- Wkręcany jest za pomocą klucza imbusowego
- Gwint M5; długość całkowita: 13 mm.
System mocowania M
| Kołek mocujący CLM0513 pasuje do noży tokarskich składanych | |
|---|---|
| zewnętrznych: | wewnętrznych: |
| MDJNR/L 1616H11 | S32S-MVQNR/L16 |
| MDJNR/L 2020K11 | S40T-MVQNR/L16 |
| MDJNR/L 2525M11 | S32S-MVUNR/L16 |
| MDPNN 1616H11 | S40T-MVUNR/L16 |
| MDPNN 2020K11 | S32S-MVWNR/L16 |
| MDPNN 2525M11 | S40T-MVWNR/L16 |
| MDQNR/L 1616H11 | S32S-MVXNR/L16 |
| MDQNR/L 2020K11 | S40T-MVXNR/L16 |
| MDQNR/L 2525M11 | S32S-MTFNR/L16 |
| MTGNR/L 2020K16 | S40T-MTFNR/L16 |
| MTGNR/L 2525M16 | S32S-MTQNR/L16 |
| MTGNR/L 3225P16 | S40T-MTQNR/L16 |
| MTJNR/L 1616H16 | S32S-MTUNR/L16 |
| MTJNR/L 2020K16 | S40T-MTUNR/L16 |
| MTJNR/L 2525M16 | S32S-MTWNR/L16 |
| MTJNR/L 3225P16 | S40T-MTWNR/L16 |
| MTJNR/L 3232P16 | |
| MTJNR/L(B) 1616H16B | |
| MTJNR/L(B) 2020K16B | |
| MTJNR/L(B) 2525M16B | |
| MTJNR/L(B) 3225P16B | |
| MTJNR/L(B) 3232P16B | |
| MTFNR/L 1616H16 | |
| MTFNR/L 2020K16 | |
| MTFNR/L 2525M16 | |
| MTFNR/L 3225P16 | |
| MTFNR/L 3232P16 | |
| MTQNR/L 2020K16 | |
| MTQNR/L 2525M16 | |
| MTQNR/L 3225P16 | |
| MTENN 1616H16 | |
| MTENN 2020K16 | |
| MTENN 2525M16 | |
| MTENN 3232P16 | |
| MVJNR/L 1616H16 | |
| MVJNR/L 2020K16 | |
| MVJNR/L 2525M16 | |
| MVJNR/L 3225P16 | |
| MVVNN 2020K16 | |
| MVVNN 2525M16 | |
| MVVNN 3225P16 | |
| MVVNN 3232P16 | |
| MVUNR/L 1616H16 | |
| MVUNR/L 2020K16 | |
| MVUNR/L 2525M16 | |
| MVUNR/L 3225P16 | |
| MVUNR/L 3232P16 | |
| MVQNR/L 1616H16 | |
| MVQNR/L 2020K16 | |
| MVQNR/L 2525M16 | |
| MVQNR/L 3225P16 | |
| MVQNR/L 3232P16 | |
| MWLNR/L 2020K06 | |
| MWLNR/L 2525M06 | |
